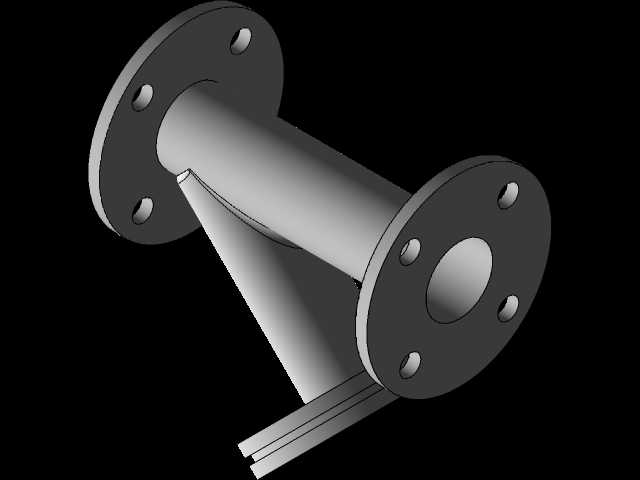

法兰连接式Y型管路过滤装置结构

在工业流体输送管路系统中，这类法兰连接的Y型过滤构件是保障下游设备稳定运行的常用部件，常被安装在减压阀、泄压阀、定水位阀或是其他管路设备的进口端位置，用来截留流体中携带的焊渣、铁锈、砂石、加工碎屑等固体杂质，避免杂质进入精密阀件或设备流道造成卡滞、磨损、密封面损伤等故障，延长整套管路系统的运维周期与核心部件使用寿命。从结构设计逻辑来看，采用Y型斜向滤腔的布局，是为了在保证通流截面满足管路流量要求的前提下，尽可能降低流体通过时的局部阻力损失，同时斜向设置的滤筒拆装空间充足，运维人员不需要完全拆解管路连接，只需打开斜腔端的密封端盖即可取出滤网完成杂质清理，大幅降低日常维护的操作难度。两端采用标准法兰连接结构，适配同压力等级、同公称通径的工业管路，安装时只需对齐法兰螺栓孔，加装对应工况的密封垫片后对称拧紧螺栓即可完成固定，安装边界清晰，不需要额外定制转接构件，能直接适配现有常规工业管路的安装尺寸规范。主体流道采用等径过渡设计，避免通径突变造成的流场紊乱与局部压损，滤腔与主流道的夹角经过流场仿真优化，既保证杂质能顺利被滤网拦截后沉积在滤腔底部，不会被流体持续冲刷重新带入主流道，也不会因为夹角过大造成整体结构长度超标，挤占管路安装空间。法兰盘上的螺栓孔采用跨中布置方式，符合管路法兰安装的通用规范，能适配不同标准的配对法兰，安装时的对中容错率更高，现场施工不需要反复调整管路角度。滤筒的支撑结构做了加强设计，在高压流体冲击下不会出现变形、滤网破损的情况，能稳定维持过滤精度，针对不同的工况需求，只需更换对应目数的滤网即可适配不同的杂质过滤要求，不需要更换整体壳体，零部件通用性较强。在给排水、暖通循环水、化工流体输送、压缩空气管路、液压泵站等场景中，这类过滤构件都是管路系统中不可或缺的基础配件，其结构紧凑、安装便捷、维护简单的特性，能在不占用过多安装空间的前提下，为整套流体系统提供可靠的杂质拦截防护，减少因杂质堵塞造成的非计划停机检修。
