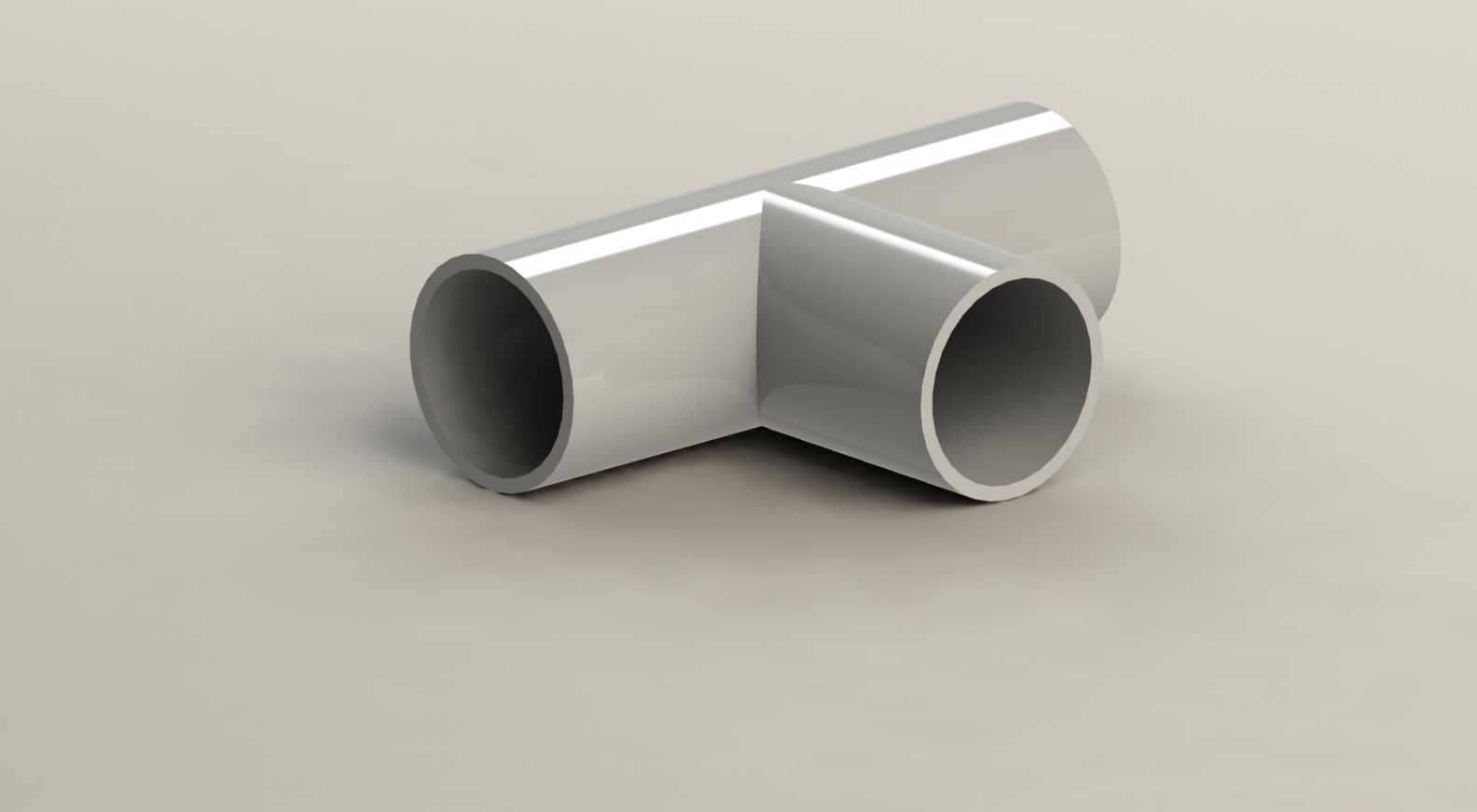

13mm等径PVC三通管路连接件结构设计

在民用给排水、小型化工流体输送、实验室气路搭建以及农用灌溉管路布设场景中，等径三通是实现管路分支分流的核心基础配件，本次设计的13mm规格PVC三通，针对小口径管路的分支需求做了全维度的结构适配。从实际安装场景来看，13mm通径的PVC管路常应用于桌面级水循环系统、小型水族箱管路排布、实验室低压流体输送支路、家装弱电穿线分支以及小型农用滴灌系统的管路分流，这类场景对管件的安装便捷性、密封可靠性以及尺寸适配精度有较高要求，若三通的接口同轴度、壁厚均匀度不达标，安装后极易出现渗漏、管路滑脱甚至受力开裂的问题。设计过程中首先确定了三个接口的等径参数，所有接口的内径统一为13mm，接口外壁做了适配PVC溶剂粘接的公差预留，粘接段长度按照小口径PVC管件的通用安装规范设置，既保证粘接时有足够的接触面积实现密封固定，又不会因为粘接段过长导致安装时管路插入不到位。三个接口的轴线处于同一平面，相邻两个接口的轴线夹角严格控制为90度，保证管路安装后可以实现垂直方向的分支排布，避免因为角度偏差导致管路安装时产生额外的装配应力。主体的过渡区域做了圆弧平滑处理，没有尖锐的直角转角，一方面可以降低流体在三通位置的局部阻力，减少流体输送过程中的压损，避免分支位置出现紊流、异响甚至长期冲蚀导致的内壁磨损，另一方面圆弧过渡的结构可以有效降低注塑成型时的应力集中问题，提升管件整体的结构强度，避免在低温环境或者管路受外力拉扯时从转角位置开裂。壁厚设计上结合PVC材料的力学性能做了匹配，在满足1.6MPa公称压力使用要求的前提下控制整体壁厚，既不会因为壁厚过薄导致管件承压不足、受外力易变形，也不会因为壁厚过厚造成材料浪费、接口与管路配合公差超标。接口的端面做了微小的倒角处理，方便安装时管路可以快速对准插入，不会因为端面的飞边或者直角结构刮掉粘接面上的胶水，影响粘接密封效果。从安装边界来看，该三通的三个方向外伸尺寸做了紧凑化设计，在狭小的安装空间内也可以完成布置，不会因为本体尺寸过大导致相邻管路或者安装壁面出现干涉，不管是明装的外露管路排布，还是暗埋在墙体、线槽内的穿线或者流体管路，都能适配安装空间要求。整体结构采用对称式设计，三个接口的结构参数完全一致，安装时不需要区分方向，降低现场施工的识别成本，提升管路布设的效率。
