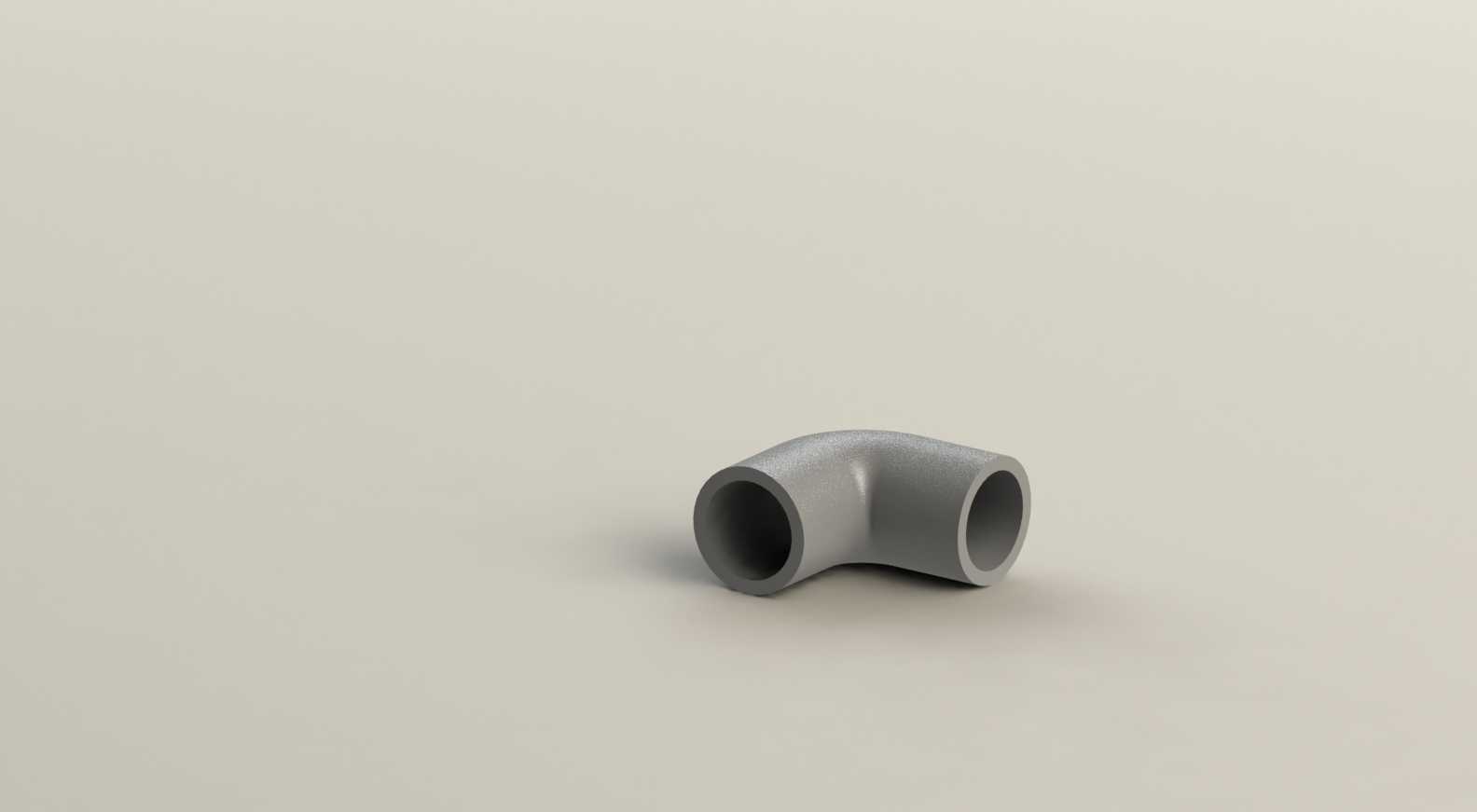

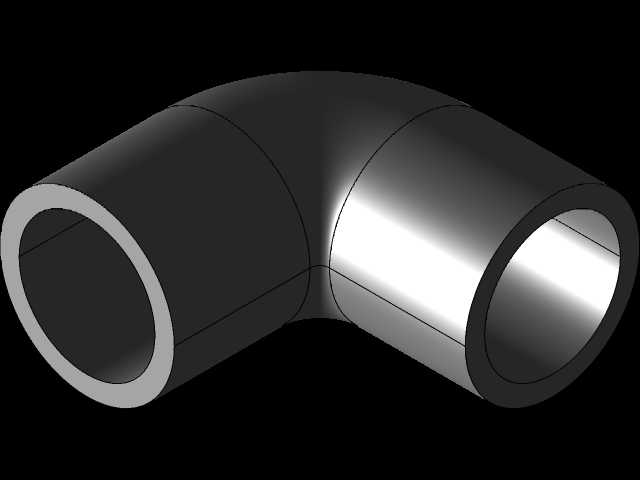

可参数化编辑的90度PVC直角弯头结构

在民用给排水、家装管路布设、小型化工流体输送、实验室气路搭建等场景中，90度PVC弯头是改变管路走向的核心基础配件，这款13mm通径的弯头，适配外径匹配的PVC硬管，多用于小流量流体管路的转向连接，比如家用净水设备的管路排布、小型水族箱的水循环管路、桌面级气动实验台的气路转向，都能见到这类小规格弯头的应用。从实际使用需求出发，这类弯头的核心作用是在不额外增加管路转接接头的前提下，完成管路90度方向的切换，减少管路接头数量也就意味着降低了流体泄漏的风险点，同时能让管路排布更规整，避免硬管弯折造成的通径缩窄、管路应力开裂问题。设计这款弯头结构时，首先要保证两端承口的同轴度公差控制在合理范围，避免安装后出现管路别劲的情况，承口内壁的插接深度要匹配常规PVC管材的插接要求，既不能过浅导致连接后抗拉脱能力不足，也不能过深造成管材插入后顶到弯头内部的流道拐角，造成通径损失。弯头的转弯处采用圆弧过渡结构，而非直角硬转折，目的是降低流体经过转弯处的局部阻力，减少流体输送过程中的压损，同时避免流体携带的固体杂质在拐角处沉积堵塞，对于小通径管路来说，流道的顺滑性直接影响长期使用的通畅度。外形尺寸上，这款弯头两端承口的中心距经过合理匹配，安装时不需要额外预留过大的操作空间，在狭小的设备内部管路布设场景中，紧凑的外形尺寸能有效提升空间利用率，两端承口的端面做了微小的倒角处理，方便安装时管材顺利插入，也能避免安装时割伤粘接用的密封胶圈或者涂覆的粘接剂层。参数化的结构设计允许使用者根据实际项目的通径需求、转弯半径要求调整尺寸，不需要重新从零绘制草图，只需要修改对应参数就能生成不同规格的同类型弯头，大幅提升管路系统三维建模的效率，在做管路装配干涉检查时，精准的外形尺寸也能帮助设计人员提前排查安装空间不足的问题，避免实际安装时出现弯头与周边设备结构碰撞的情况。从材料特性适配的角度，结构的壁厚设计匹配PVC材料的成型工艺要求，不会出现壁厚不均导致的注塑成型缩痕，也能满足常规工况下的耐压要求，日常使用中不需要额外做加强结构就能承受对应压力等级的流体载荷。
