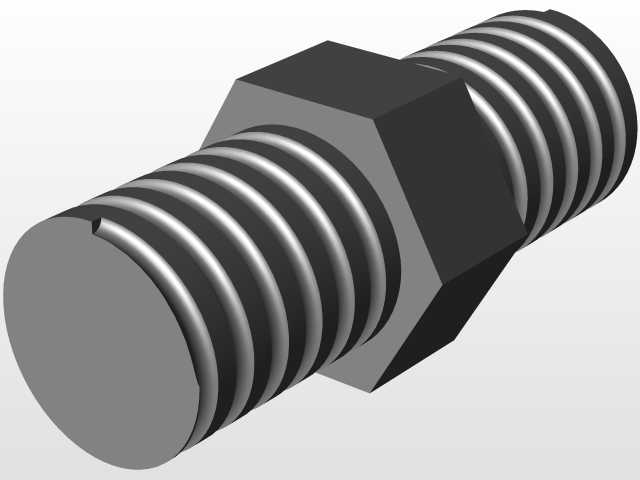

外六角双头外丝液压管路过渡接头

这类带六角拧动位的双头外丝接头，在中低压流体输送管路里应用极广，从车间小型液压站的分支油路、气动设备的气源接驳，到民用给排水、小型制冷机组的冷媒管路，都能见到这类结构的身影。设计时首先要考虑的是安装便利性，中间的六角结构完全适配标准开口扳手的咬合尺寸，不需要定制专用工装，现场装配时工人用常规扳手就能完成拧紧作业，六角的对边尺寸公差控制在合理范围，既不会因为尺寸过小导致扳手打滑损伤棱边，也不会因为尺寸过大挤占周边管路的安装空间，在密集排布的阀组区域安装时，能有效减少和相邻接头、管路的干涉。两端的外螺纹加工精度直接决定密封性能，建模时螺纹牙型的收尾、退刀位置都要符合实际加工工艺，不能出现建模时螺纹直接延伸到六角端面的错误，实际生产中螺纹收尾处的不完整牙型会影响密封垫或者生料带的缠绕效果，建模阶段还原真实的退刀结构，能给后续的工艺编制、数控加工程序编写提供准确的参考。接头的整体长度设计需要匹配安装边界，两端螺纹的有效旋合长度要满足不同壁厚的管路、阀件连接需求，不会出现旋合过短导致连接强度不足，或者旋合过长顶到阀件内部流道影响通流面积的问题。中间六角段的厚度也经过受力校核，拧紧时承受的扳手扭矩不会让六角段出现变形，同时两端同轴度的控制是建模时的重点，要是两端螺纹不同轴，安装后会出现管路别劲的问题，长期受油压或者气压脉冲载荷容易在螺纹根部产生疲劳裂纹，引发泄漏故障。这类接头的内部流道是等径直通孔，没有突兀的变径结构，能减少流体通过时的压力损失，避免在接头位置产生紊流，对于液压系统来说，紊流会带来不必要的油温升高，对于气动系统则会产生额外的排气噪音，等径通孔的设计能很好规避这些问题。建模时还原的细节还包括两端端面的倒角，这个倒角一方面是安装时引导螺纹对准内螺纹孔，避免错牙损伤螺纹牙型，另一方面也能去除端面的加工毛刺，防止安装时毛刺脱落进入管路，堵塞下游的节流阀、过滤器等精密元件。
