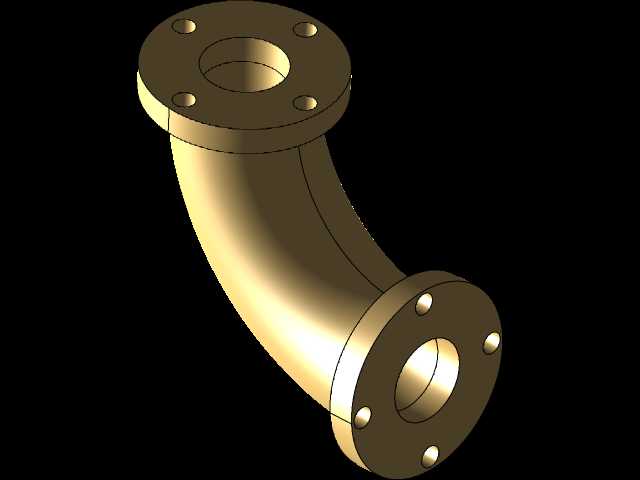

双法兰连接90度弯管结构设计

这类带法兰连接结构的90度弯管，在工业流体输送场景里的应用覆盖范围极广，从常规的给排水管路、低压气体输送管网，到化工领域的常温介质输送支路、暖通系统的循环管路转向节点，都能见到这类构件的身影。不同于焊接式弯管需要现场做坡口处理、焊接后还要做探伤防漏，法兰连接的形式让管路拆装维护的效率大幅提升，遇到管路局部检修或者阀件更换的场景，只需要松开法兰螺栓就能完成局部拆解，不会破坏整段管路的密封完整性。

从功能特性来看，这款弯管的两端法兰均采用标准螺栓孔布局，法兰端面预留了密封垫片的安装位，安装时只需要匹配对应压力等级的橡胶或者金属缠绕垫片，按照对角顺序逐步拧紧螺栓，就能满足管路的密封要求，避免介质输送过程中出现跑冒滴漏的问题。弯管的弯曲段采用等曲率圆弧过渡，没有出现直角转折的结构，这种设计能大幅降低介质流经转向位置时的局部阻力，减少流体在管路内的压损，同时也能避免介质内的固体杂质在转角位置沉积堵塞，尤其是输送带有少量颗粒物的流体时，平滑的圆弧内壁能让介质流动状态更稳定，减少对管壁的冲刷磨损。

设计这类弯管的时候，首先要确定两端法兰的公称通径与压力等级匹配对应管路的设计参数，法兰的螺栓孔中心圆直径、螺栓孔数量与孔径都要和对接的管路法兰保持一致，避免现场安装时出现孔位对不上的问题。弯曲段的曲率半径通常取公称通径的1到1.5倍，曲率过小会导致流体阻力陡增，曲率过大则会增加弯管本身的安装占用空间，提升管路布局的成本。弯管的管壁厚度要结合输送介质的压力、温度以及腐蚀属性来确定，保证长期运行下的结构强度，不会因为压力波动出现管壁变形或者破损。

从安装边界来看，这款弯管的两端法兰端面是互相垂直的，安装前需要确认两个对接管路的中心轴线垂直间距和弯管的中心距匹配，预留出法兰螺栓的操作空间，尤其是靠近墙面或者设备本体的安装位置，要留出足够的扳手操作余量，避免后期螺栓无法拧紧。弯管本身的重量全部由两端法兰的连接螺栓承担，如果是通径较大的规格，还需要在弯管下方加装支撑支架，避免长期运行后因为管路自重或者介质重量导致法兰密封面错位，引发泄漏问题。建模过程中要重点保证法兰端面与弯管轴线的垂直度，螺栓孔的位置度公差要控制在标准允许范围内，否则现场安装时会出现螺栓无法穿入的问题，弯曲段的内外壁要保持平滑过渡，不能出现建模导致的台阶或者褶皱，避免后续生产加工时出现壁厚不均的缺陷。
