63毫米规格压力计防护套结构设计

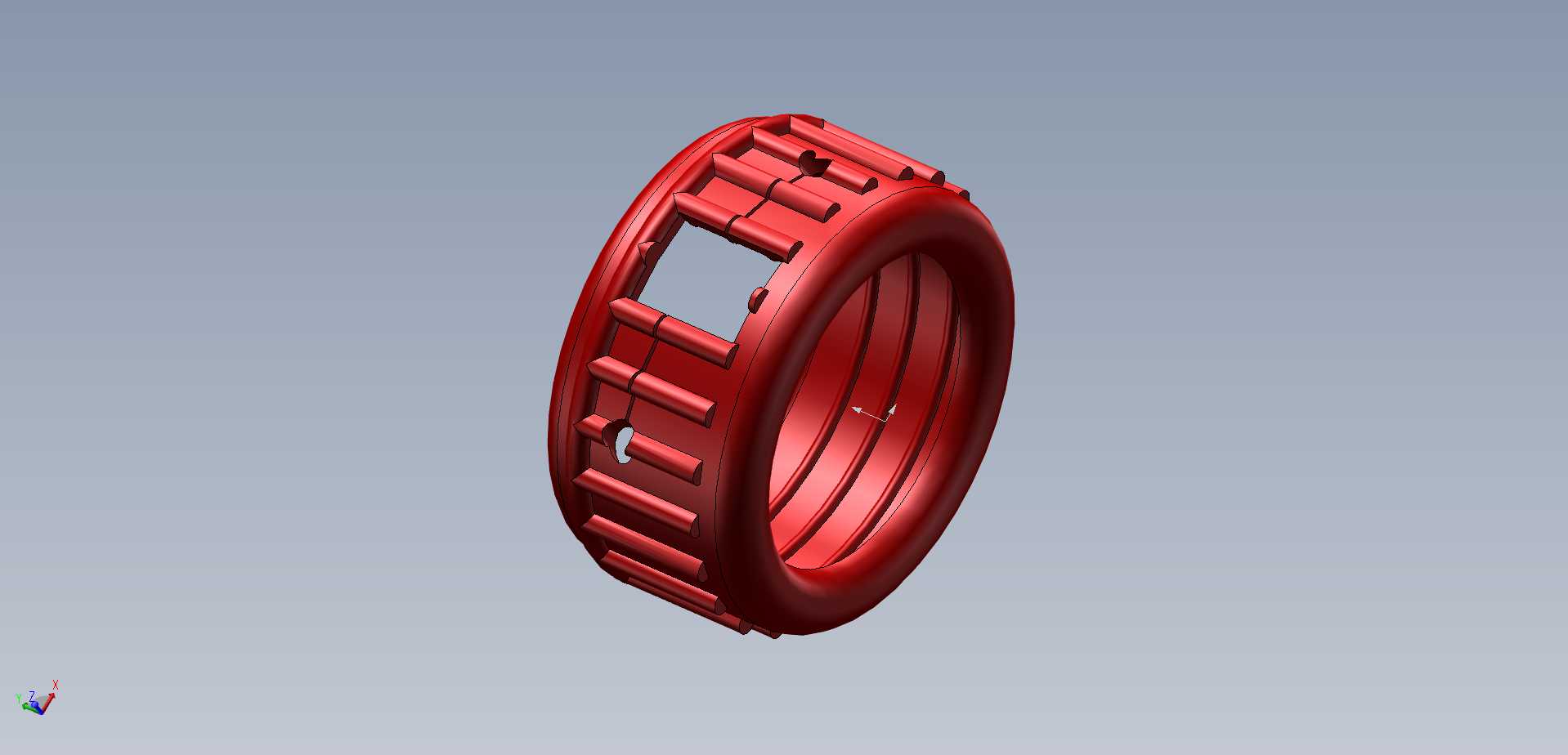

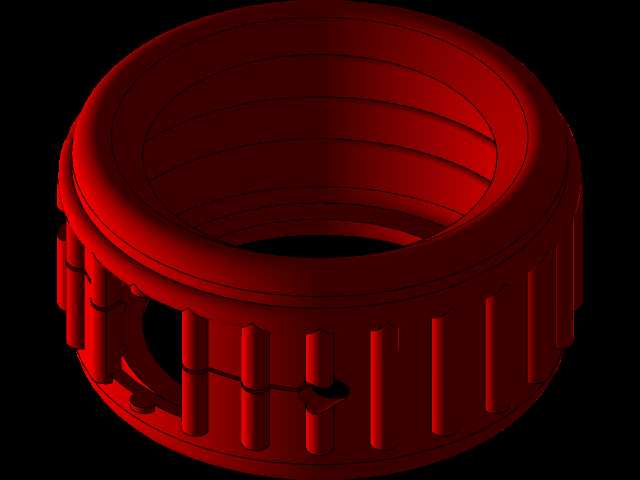

这款63毫米规格的压力计防护构件，主要面向工业现场压力表的外置防护需求设计，在化工、液压、气动、供水供气等管路布设场景中，常规径向安装的压力表表头突出于管路表面，日常巡检、设备拆装、物料转运过程中很容易受到磕碰、剐蹭，轻则造成表盘玻璃碎裂、表壳变形，重则导致压力检测元件偏移失准，直接影响管路压力数据的读取可靠性，这类防护构件就是为了抵消这类外力冲击风险而设计的。从结构细节来看，整体采用环形套状结构，内壁设置多圈环形卡槽，安装时可以直接卡合在压力表表壳的外圈凸缘上，不需要额外打孔或者加装紧固件，拆装过程不会破坏原有压力表的安装结构，适配常规63mm外径的通用压力表安装边界。外壁设计有均匀分布的竖向凸筋，一方面是提升构件自身的结构强度，在受到侧向冲击时可以通过凸筋分散应力，避免外力直接传导到表壳；另一方面凸筋形成的防滑纹理，也方便运维人员在需要拆卸校验压力表时，借助防护套的摩擦力旋动表体，减少打滑问题。构件侧面预留的缺口结构，是为了避让压力表的引压接头或者表盘校准标识位，避免安装后遮挡压力数值读取区域，也不会干涉压力表与管路的连接部位。设计过程中需要重点把控的尺寸边界，除了整体内径匹配63mm表壳外径之外，内壁卡槽的深度、凸筋的突出高度都经过适配调整，既保证安装后卡合牢固不会因为设备振动脱落，又不会因为过盈量过大导致拆装困难，同时防护套的轴向高度控制在刚好覆盖表壳易受磕碰的外圈区域，不会突出到表盘玻璃前方影响读数，也不会过度延伸遮挡表体的泄压结构。这类防护构件多采用耐油、耐弱腐蚀的材质加工，适配工业现场多油污、多粉尘的使用环境，长期使用不会出现材质脆化开裂的问题，相比直接裸露的压力表，加装该防护套后可以大幅降低现场仪表的损坏率，减少日常运维中仪表更换、校准的频次，尤其适合设备排布密集、巡检通道狭窄的生产车间使用，能够在不改动原有管路安装布局的前提下，快速完成加装，为压力检测仪表提供可靠的外围防护。
