单耳铰接式带加强筋安装支座结构

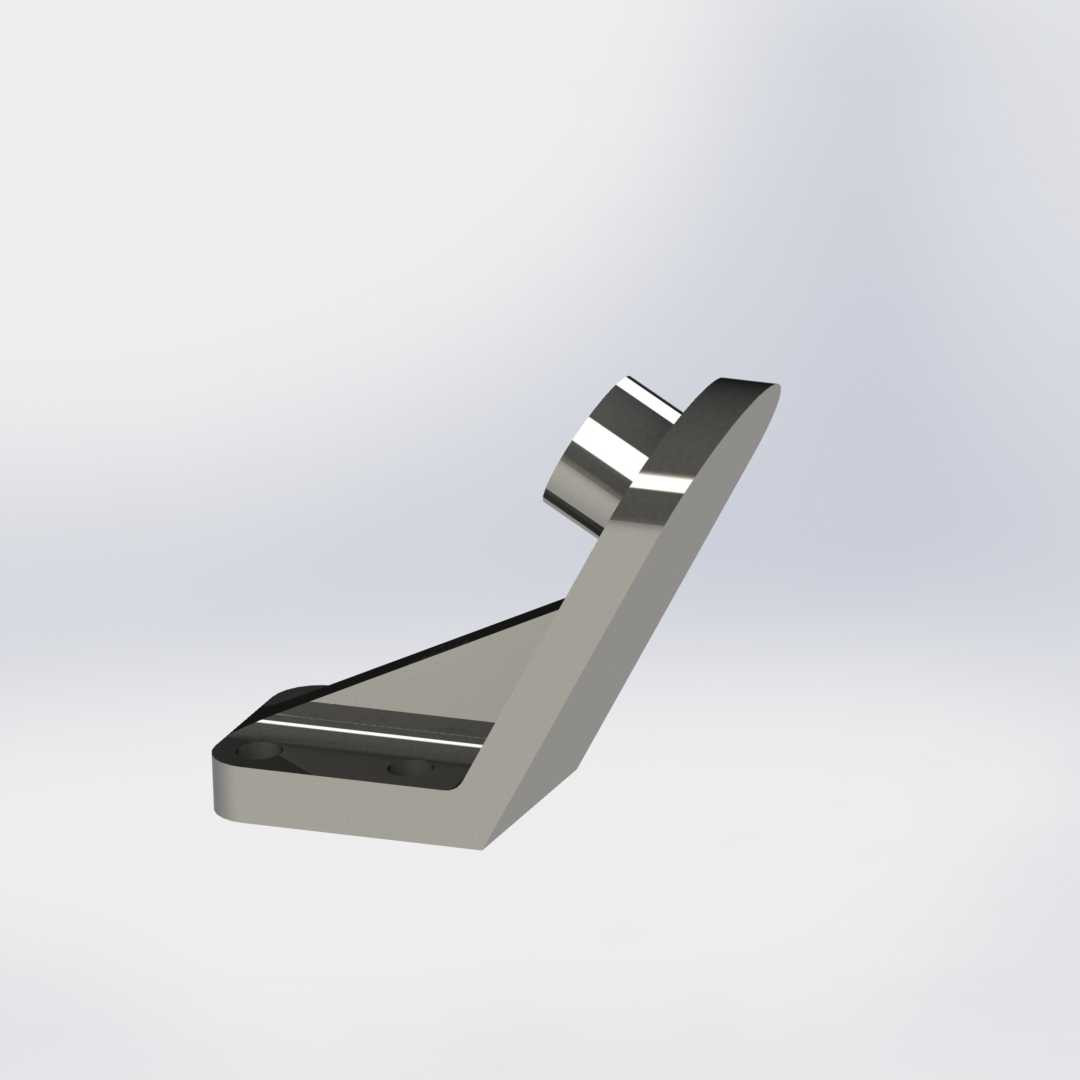

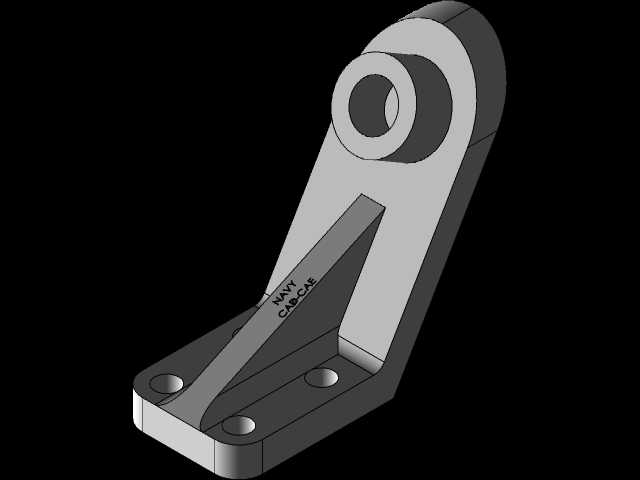

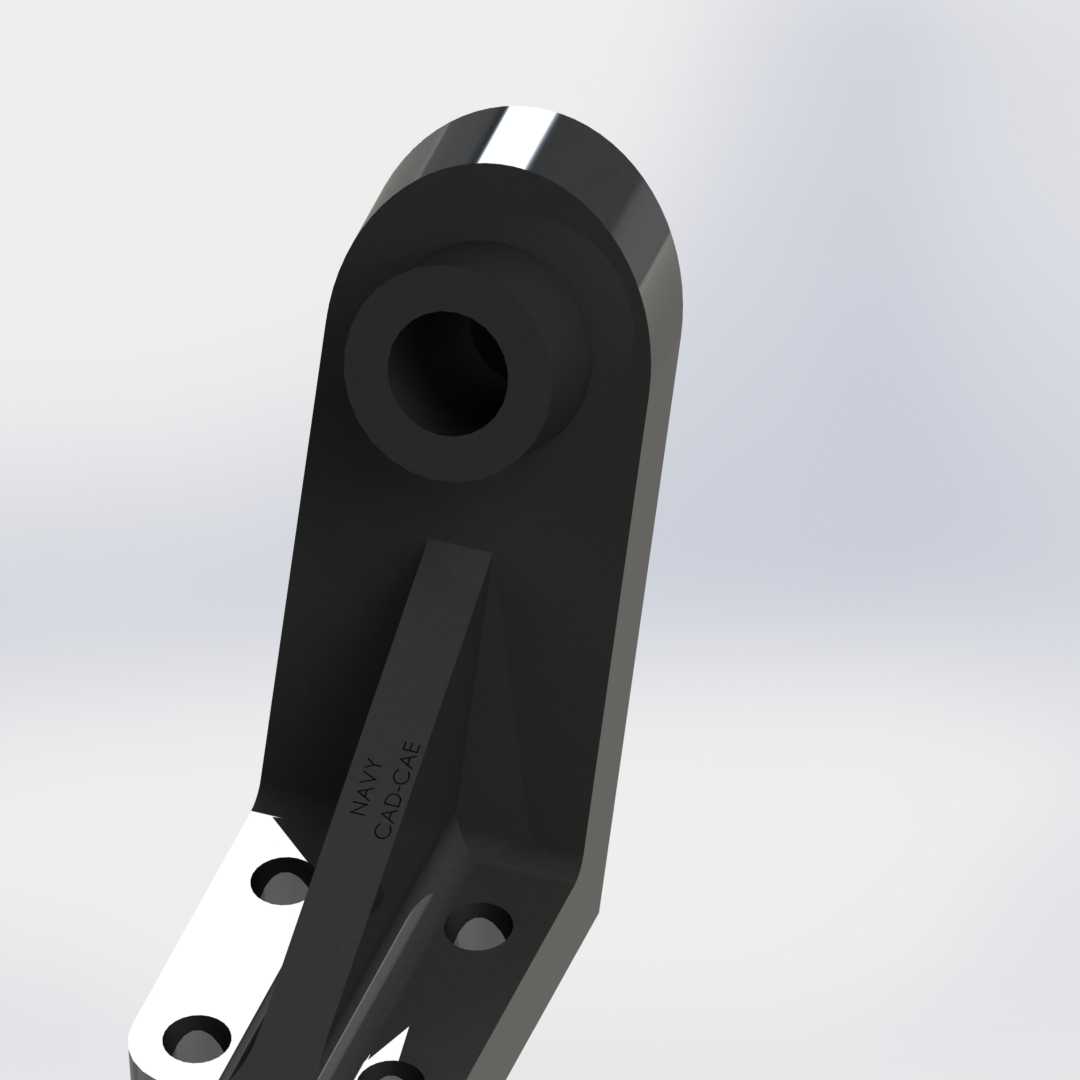

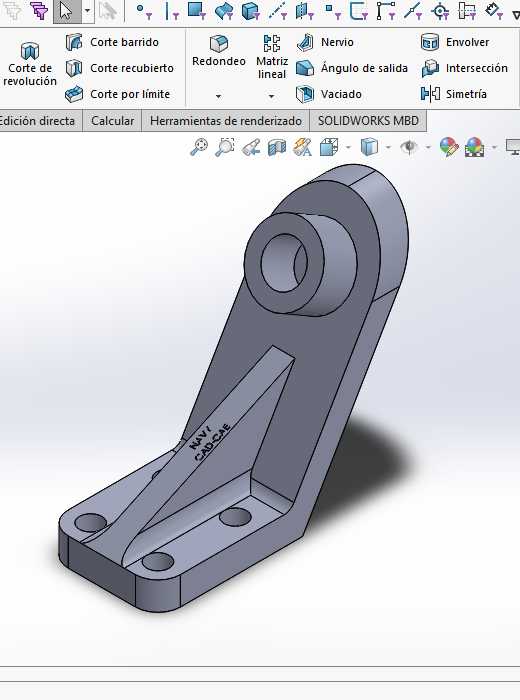

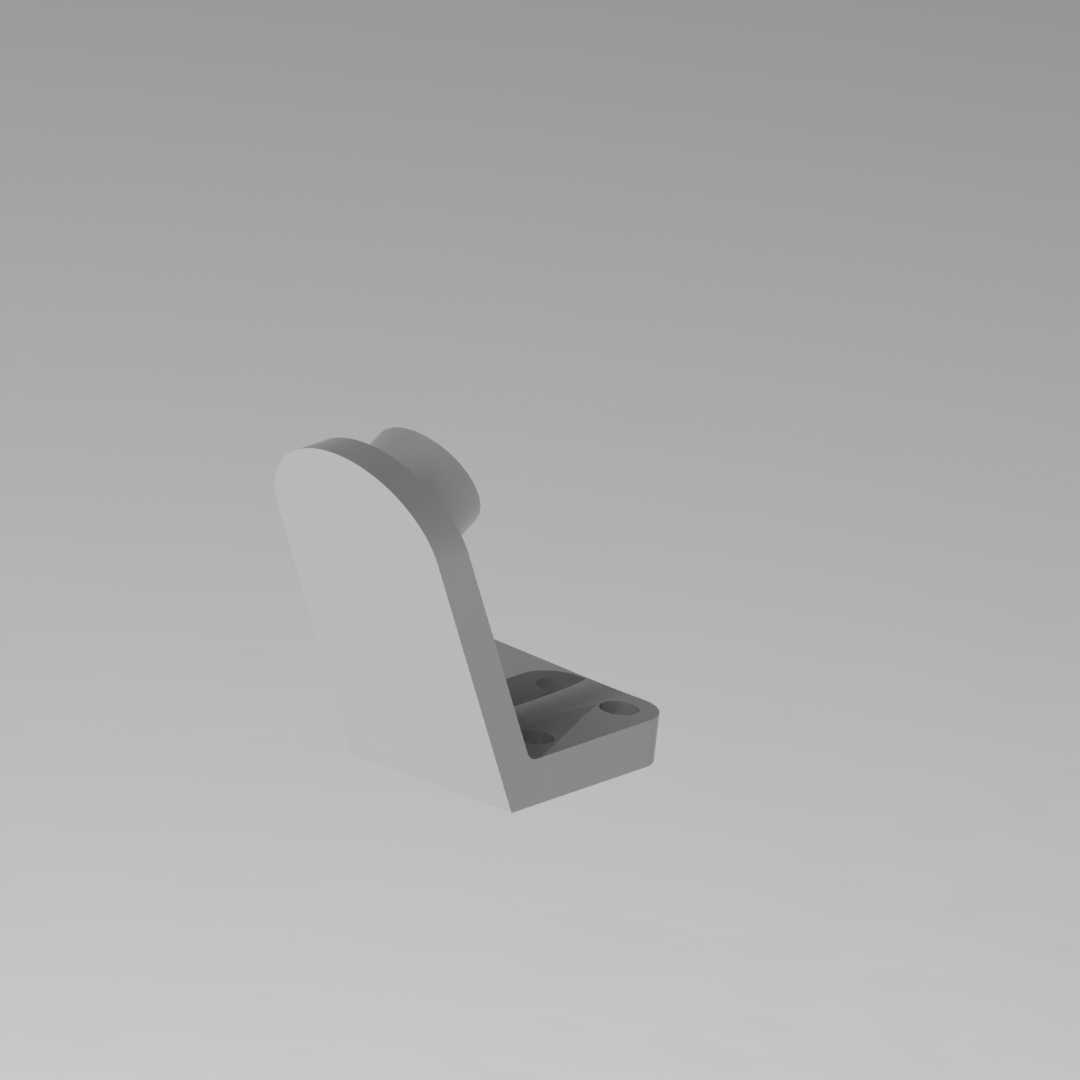

　　这类带单耳铰接孔的安装支座，常见于各类需要实现摆动副连接的工业设备场景，比如自动化生产线的摆臂连接端、输送线的张紧机构铰接位、小型工装夹具的活动压臂支撑点，也会用在非标设备的连杆传动节点中，承担转动副的载荷传递与安装定位作用。从结构设计来看，主体采用L型布局，竖直段设置贯通的铰接孔，用于穿装销轴实现与对应摆动部件的铰接配合，孔壁做了等厚设计，保证销轴转动时的受力均匀，避免局部应力集中导致的孔位变形；水平段为安装基面，开设两个对称的安装通孔，用于通过螺栓将整个支座固定在设备机架或者安装基板上，孔位的间距设置充分考虑了常规M6-M8规格螺栓的安装操作空间，不会出现扳手空间不足的问题。竖直段与水平段的连接位置设置了三角形加强筋，

　　筋板的厚度与主体壁厚保持合理比例，能够有效抵消铰接孔承受径向载荷时对转角位置产生的弯矩，避免长期受交变载荷出现转角开裂的问题，筋板与主体的连接处做了圆角过渡，进一步降低应力集中系数。从安装边界来看，铰接孔的中心高度是选型时的核心参数，直接决定了摆动部件的回转中心高度，水平安装面的长宽尺寸需要匹配安装位置的可用空间，两个安装孔的中心距要和机架上预设的螺纹孔位对齐，铰接孔的内径尺寸需要和配套销轴的直径做公差配合，一般采用H7/h6的间隙配合，保证转动灵活的同时不会出现过大的窜动。这类支座在实际使用中，铰接孔位置通常会配套铜套或者自润滑轴承，降低转动过程中的磨损，延长部件使用寿命，安装时需要保证铰接孔的轴线与摆动部件的回转轴线重合，

　　避免出现卡滞或者额外的侧向载荷。设计这类结构时，通常会先根据所需承受的最大径向载荷计算主体壁厚与加强筋的尺寸，再结合安装空间确定整体的外形轮廓，最后根据配套的销轴、螺栓规格确定各个孔位的尺寸与公差，整个结构在满足强度要求的前提下尽可能做轻量化处理，减少不必要的材料冗余。
