对夹式蝶阀阀体结构三维设计

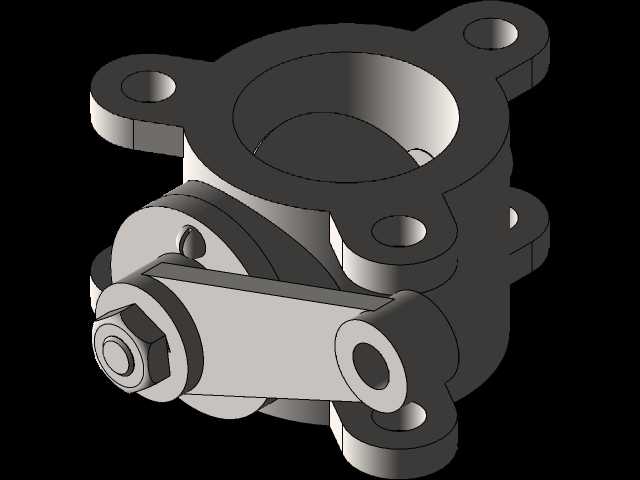

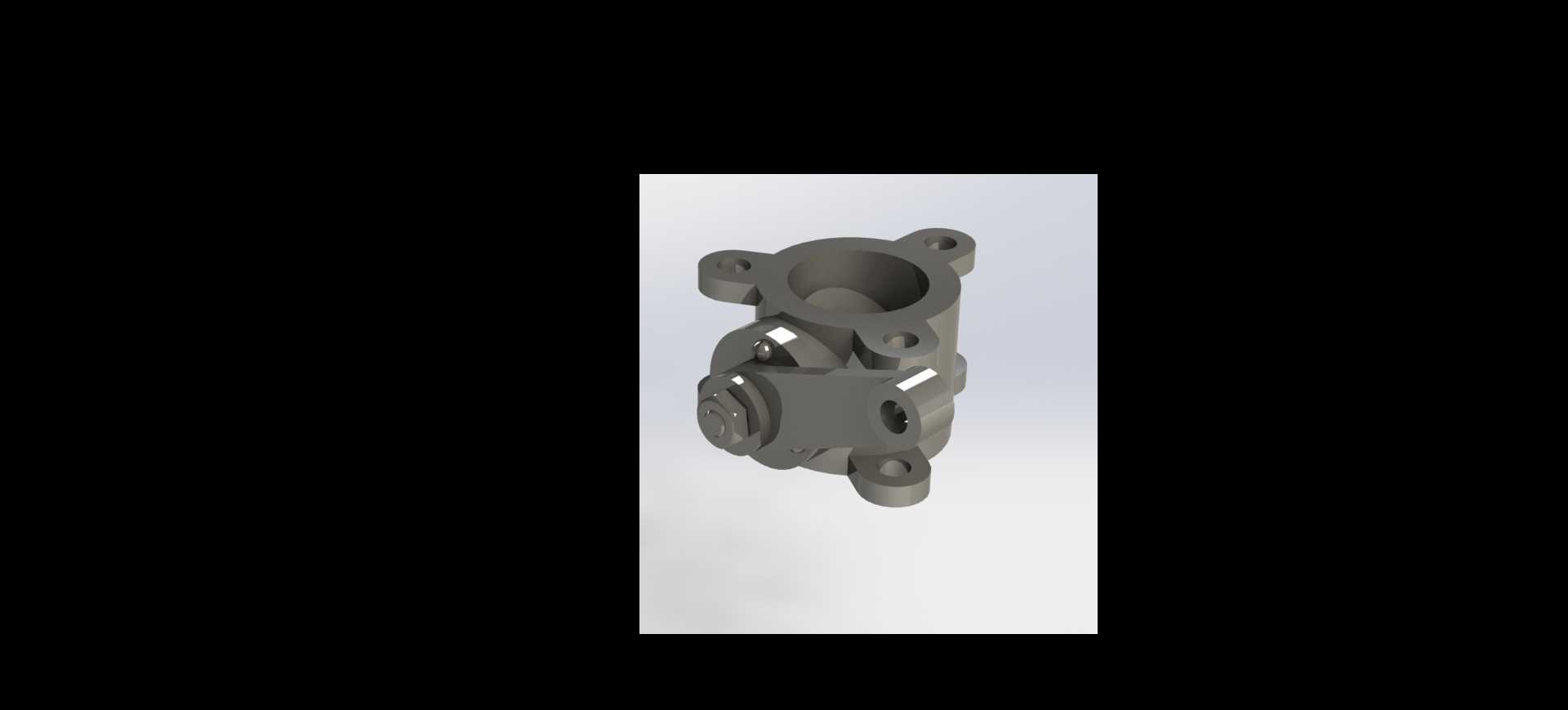

在市政给排水、化工流体输送、暖通空调循环水系统的管路布设场景中，蝶阀是应用占比极高的截流与调节类阀件，本次呈现的对夹式蝶阀结构，核心围绕中小通径管路的安装需求做结构适配。从实际工况适配角度看，这类蝶阀通常适配公称压力1.6MPa及以下的常温流体管路，可完成管路通断、流量调节的核心功能，相比同通径的闸阀、截止阀，其结构长度更短，安装占用的轴向空间更小，尤其适合管廊排布紧凑、安装操作空间受限的现场场景。

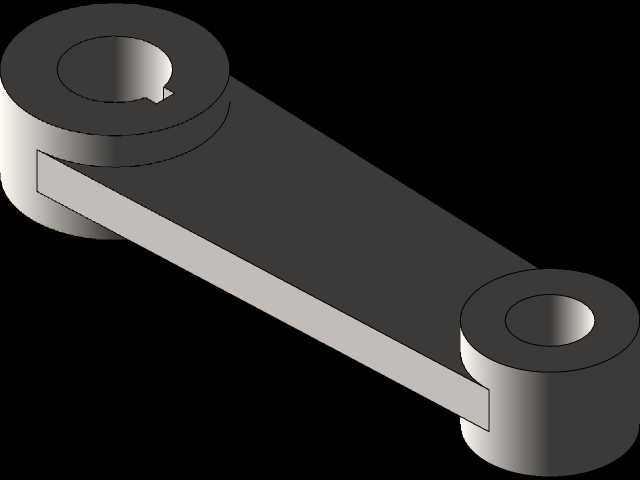

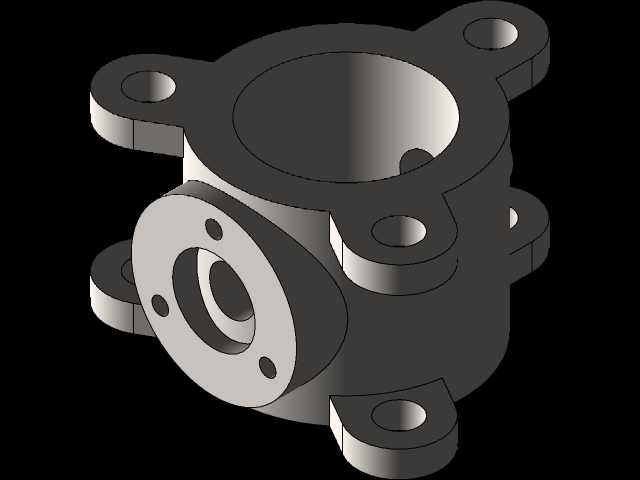

从结构设计思路来看，阀体采用一体式铸造基体，两侧预留对夹安装的定位耳孔，安装时无需在阀体两端加工法兰密封面，直接通过穿装螺栓将阀体夹持在两端管路法兰之间即可完成固定，这种设计既降低了阀体自身的毛坯重量，也减少了法兰密封面的加工工序，能有效控制生产制造成本。阀体中部的阀杆安装孔做了同轴度公差约束，保证阀杆转动时无卡滞，阀瓣密封面的贴合角度经过反复校核，确保关闭状态下密封副无渗漏，同时阀瓣的回转半径严格控制在阀体内腔边界内，全开状态下不会对管路通流截面造成过多遮挡，降低阀件自身的流阻损失。

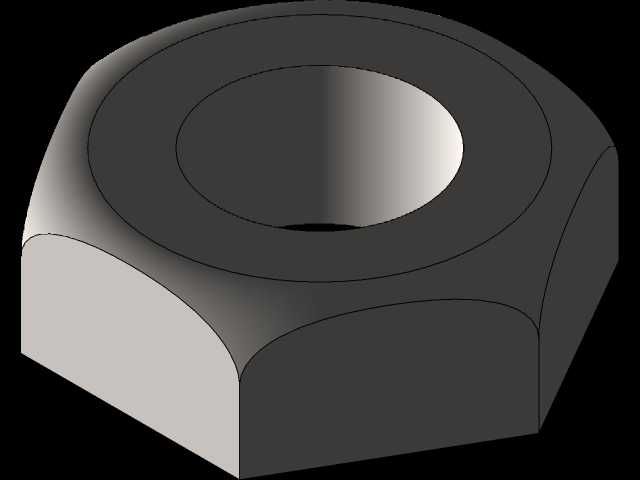

从安装边界尺寸来看，该结构的轴向结构长度符合对夹式蝶阀的通用安装尺寸规范，两侧定位耳孔的孔距与对应通径法兰的螺栓孔距完全匹配，现场安装时无需对现有管路法兰做二次改造即可直接替换同规格旧阀。阀体上的加强筋布局沿着介质流动方向与螺栓受力方向布设，既保证阀体在承压状态下的结构刚度，避免螺栓锁紧时阀体出现形变导致密封失效，也尽可能减少不必要的材料冗余，控制阀体整体重量。在实际选型应用中，这类蝶阀可适配清水、弱腐蚀性流体等多种介质，阀杆与阀体之间的密封预留了填料安装空间，可根据实际工况需求选配不同材质的填料，满足不同温度、介质特性的密封要求，日常维护时仅需更换填料与密封件即可完成检修，无需整体拆卸阀体，大幅降低现场运维的工作量。
