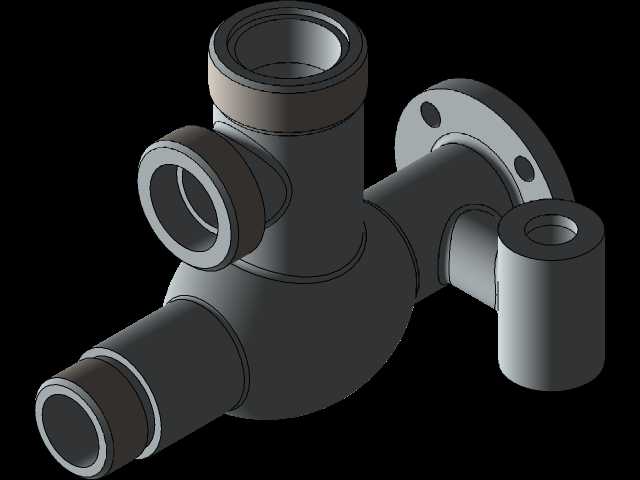

多通路侧接法兰式阀体结构设计

这款阀体作为流体管路系统中的核心承压壳体部件，主要应用在工业流体输送、化工介质管控、市政给排水以及中小型液压动力回路的节点位置，承担着介质流向切换、多支路汇流分配的基础载体功能。从实际工况适配角度来看，带法兰的侧置接口主要用于和主干管路做刚性密封连接，法兰盘上的预留螺栓孔可匹配常规公称压力下的管路法兰安装标准，安装时只需对齐密封面、穿入对应规格的紧固螺栓即可完成主干路的对接，能承受常规工况下的管路振动与介质压力冲击。其余几个不同口径的外伸接口，分别对应支路管路接入、控制元件安装、排气测压等不同功能需求，不同口径的接口尺寸经过匹配计算，可避免支路流量分配时出现局部压损过大的问题。设计过程中优先考虑了壳体的壁厚均匀性，所有接口与主体腔体的过渡位置均采用大圆角平滑衔接，既能够消除铸造或注塑成型时的应力集中缺陷，也能减少介质在腔体内部流动时的紊流与冲蚀损耗，延长阀体整体的使用寿命。主体腔体的流道做了圆弧过渡处理，没有直角突变结构，介质在腔体内转向时的阻力更小，能有效降低管路系统的整体能耗。安装边界方面，法兰端的连接尺寸符合常规管路的安装间距要求，其余外伸接口的轴向长度预留了足够的管路安装操作空间，不会出现相邻管路接头干涉的问题，各个接口的端面均预留了密封件安装位，可适配O型圈、密封垫等多种常规密封形式，满足不同压力等级、不同介质特性的密封需求。从结构强度角度考量，法兰盘与主体连接位置做了局部加厚处理，可抵消螺栓紧固时产生的局部压应力，避免长期使用后法兰面变形导致的密封失效问题；侧置的小直径接口位置也做了加强筋过渡，能够承受外接元件的重量与管路拉扯力，降低接口断裂的风险。整个阀体的结构没有冗余设计，所有外伸结构的位置都经过空间校核，在满足多通路连接功能的前提下，尽可能压缩了整体占用空间，方便在布局紧凑的管路系统中安装使用，不需要额外调整周边管路的排布位置。
