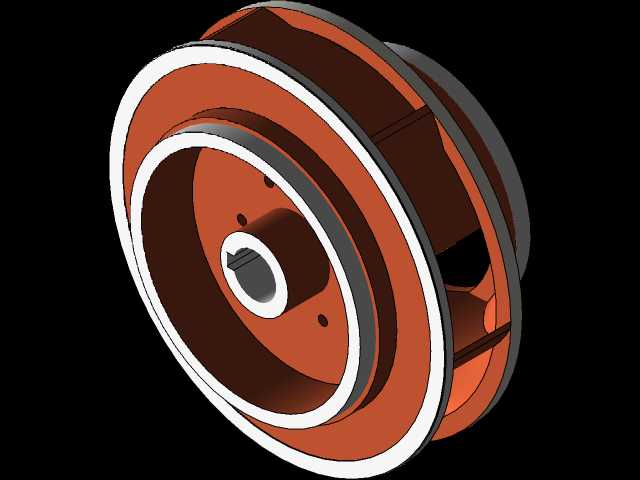

KSB离心泵闭式叶轮结构设计

这款叶轮是离心泵的核心过流转子部件，主要适配KSB系列单级清水离心泵，在市政供水、建筑给排水、工业循环水系统、暖通空调水循环、农田排灌等场景中承担核心的能量转换作用，运行时随泵轴高速旋转，将电机输入的机械能通过叶片的作用力传递给输送介质，让介质获得压力能与动能，最终实现流体的加压输送。从结构设计来看，该叶轮采用闭式叶轮构型，前后盖板与扭曲叶片一体成型，相比开式、半开式叶轮，这种结构的容积效率更高，适合输送不含大颗粒杂质的清水类介质，运行时的介质泄漏损失更小，能在常规输送工况下保持稳定的水力效率。设计过程中，首先要匹配泵的额定流量、扬程参数确定叶轮的进出口直径，前盖板采用流线型锥面过渡，能减少介质进入叶轮流道时的冲击损失，降低入口处的涡流产生概率，避免运行时出现不必要的水力噪声与效率损耗。叶片采用后弯式扭曲设计，沿流道从入口到出口的角度平滑变化，贴合介质在叶轮内的流动轨迹，能减少流动分离现象，让介质在流道内的流速变化更平缓，降低水力损失的同时，也能减少叶片表面的磨损，延长部件的使用寿命。叶轮的轮毂部位设计有标准键槽结构，与泵轴通过平键实现周向固定，传递扭矩，轮毂的轴向长度经过匹配计算，能保证与泵轴配合的稳定性，避免高速运行时出现叶轮晃动、偏心的问题，同时轮毂上预留的平衡孔，能平衡叶轮前后盖板侧的压力差，降低泵运行时的轴向力，减少轴承部件的轴向载荷，延长轴承与机械密封的使用寿命。安装边界方面，叶轮的前后口环位置需要与泵体、泵盖的密封环位置保持规定的配合间隙，间隙过大会导致容积效率下降，介质回流损失增加，间隙过小则可能在运行时因热膨胀、轴挠度变化出现口环摩擦，引发部件磨损甚至抱轴故障，因此建模时严格控制口环的尺寸公差与形位公差，保证与泵腔安装位的同轴度要求。叶轮的后盖板侧设置有对应的密封配合面，与泵腔的密封结构配合，防止高压介质向轴承侧泄漏。整个叶轮的流道表面做平滑过渡处理，没有明显的棱角与凸起，能减少介质流动时的阻力，同时也能避免杂质在流道内沉积，影响叶轮的动平衡精度。在实际选型替换时，需要核对叶轮的进出口直径、轮毂孔径、键槽尺寸、口环配合尺寸以及叶轮的总宽度，保证与原泵腔的安装空间完全匹配，避免出现安装干涉或者性能参数不匹配的问题，安装完成后需要对叶轮组件做动平衡校验，保证高速旋转时的振动值在允许范围内，避免运行时出现泵体振动过大、轴承过热等故障。
