工业流体输送用泵壳结构设计

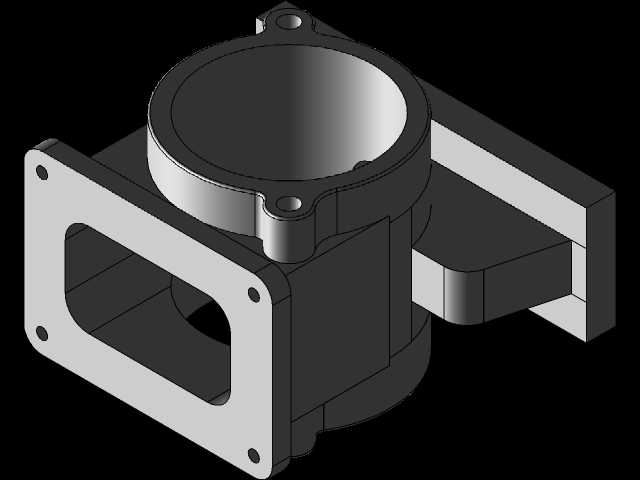

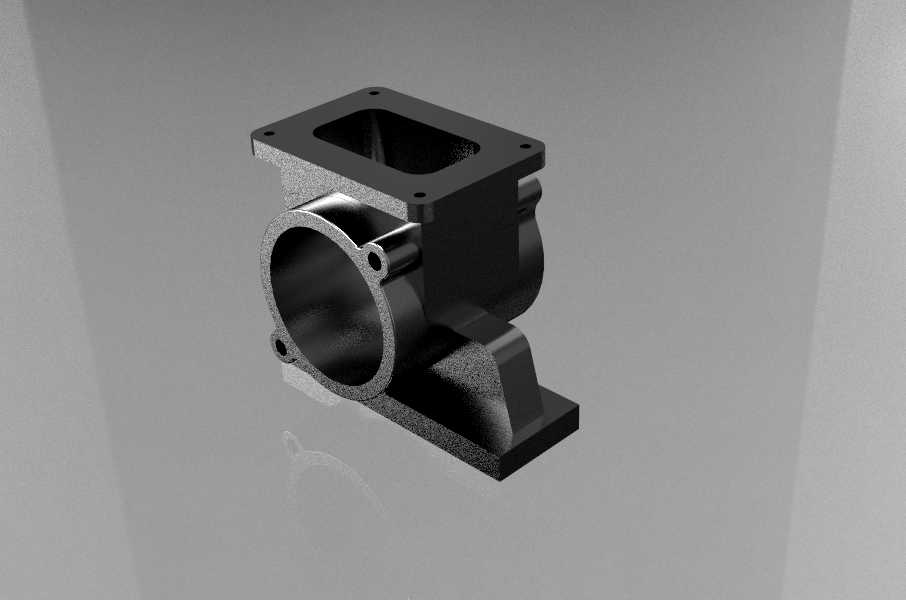

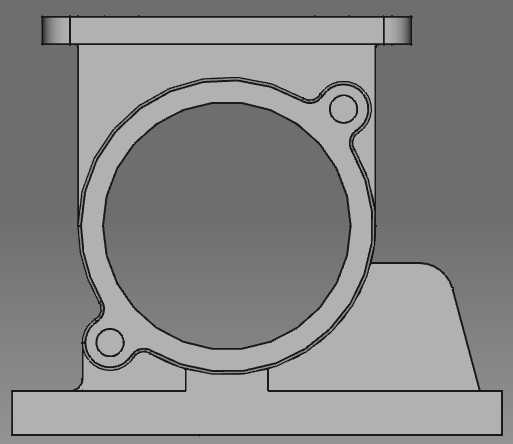

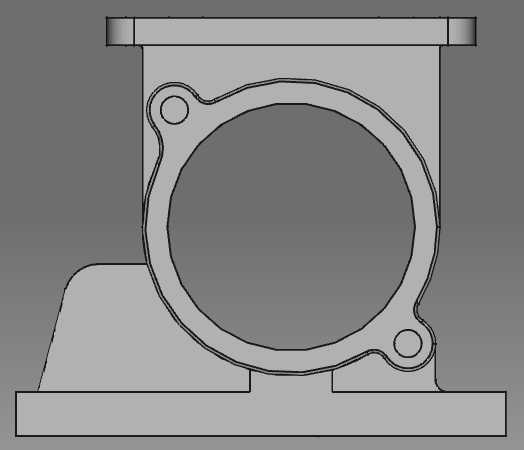

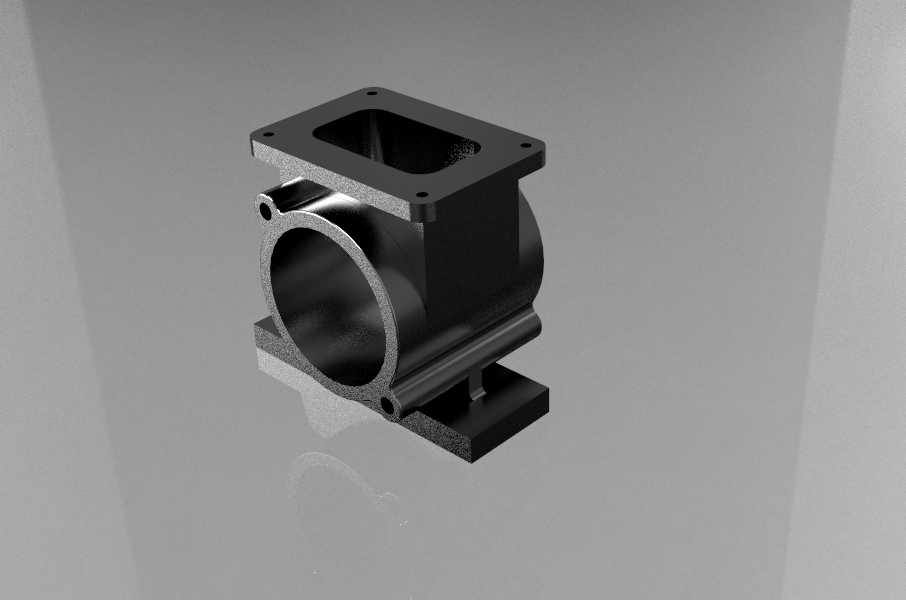

在流体输送类设备的整机结构中，泵壳作为核心承压包容构件，直接决定了泵组运行的稳定性与介质输送效率，这类结构常见于给排水、化工介质输送、工业循环系统、液压动力单元等场景中，承担着包容叶轮、导流介质、承载安装载荷、隔绝内外压力差的核心作用。从结构设计逻辑来看，该泵壳采用一体化铸造成型的主体结构，主体设置大口径圆形内腔，用于容纳叶轮组件与导流流道，内腔的同轴度公差直接影响叶轮运转时的间隙控制，若间隙设计过大易造成介质回流降低容积效率，间隙过小则可能在运转温升后出现叶轮擦碰壳体的故障。上部设置带安装孔的方形法兰接口，用于对接进液管路，法兰面的平面度要求控制在合理范围内，保证密封垫片受压均匀，避免运行过程中出现介质渗漏；侧部的圆形开口为出液通道，与上部进液口形成垂直转向的流道结构，流道过渡位置采用圆弧顺滑设计，减少介质在壳体内的转向阻力，降低紊流带来的振动与噪音。下部设置带安装基准面的支撑脚结构，支撑脚的安装平面与内腔轴线的平行度需要严格控制，保证泵组与动力端对接时的同轴度，避免联轴器偏载造成的轴承过早磨损。安装边界方面，上部方形法兰的四个角点设置通孔用于穿装连接螺栓，侧部圆形接口周边预留了对接管路的安装空间，下部支撑脚的安装孔位间距符合常规同规格泵组的安装尺寸规范，可直接适配通用的安装基座，无需额外加工转接板。设计过程中需要重点考虑壳体的壁厚分布，承压区域的壁厚要满足额定工作压力下的强度要求，避免长期承压出现形变；非承压的支撑部位可适当优化壁厚，在保证结构刚性的前提下控制铸件整体重量。同时壳体上预留的小孔结构用于安装密封件、测压接头或者排气螺塞，位置设计避开主流道区域，避免干扰介质的正常流动。这类泵壳的结构细节处理直接影响泵的整机性能，流道内壁的粗糙度要求较高，铸造后需要进行打磨处理，减少介质流动的沿程阻力，外部的安装基准面需要进行机加工，保证各配合位置的形位公差符合装配要求。在实际选型适配时，需要核对接口通径、安装孔位尺寸、内腔包容尺寸与所用叶轮的匹配度，确保装配后各运动部件与壳体之间无干涉，密封位置的配合尺寸符合所选密封件的安装要求，避免出现装配后密封失效的问题。
