一英寸NPT接口Acme E3-LF款调水器结构

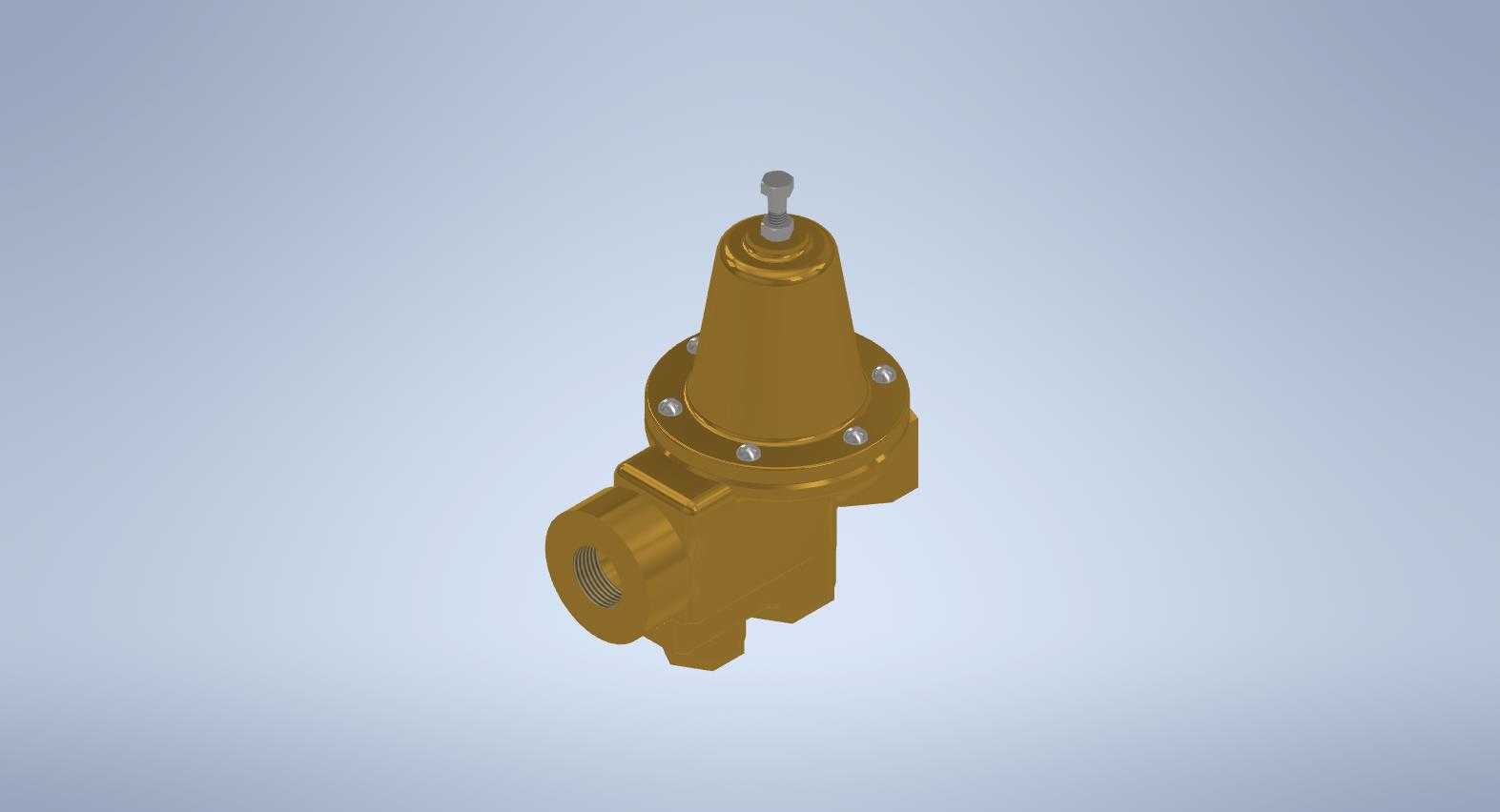

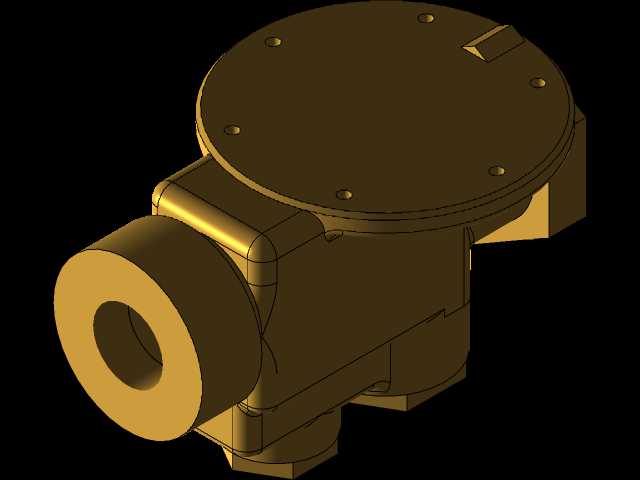

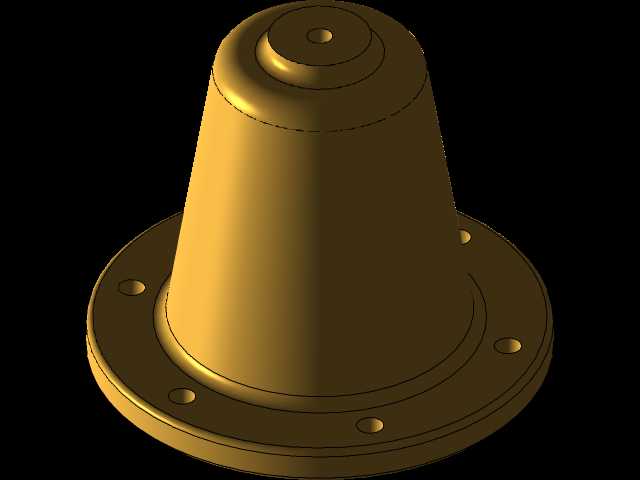

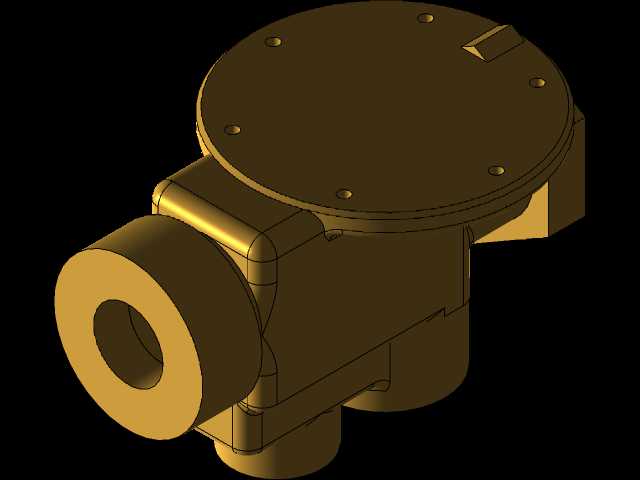

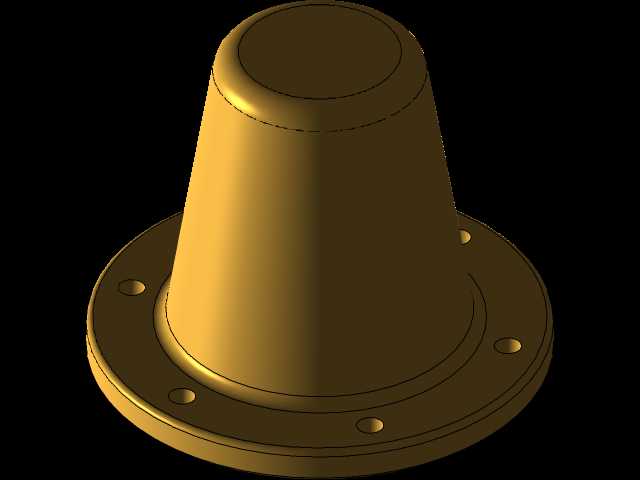

在民用供水、小型工业流体输送、商用净水配套等管路系统中，这类一英寸NPT接口的调水器是很常见的管路压力与流量调节部件，日常选型和结构设计时，很多工程师会先参考成熟量产款的三维结构来做适配性调整，避免走结构干涉、安装空间预留不足的弯路。这款调水器采用上盖与阀体分体式的铸铜结构，上盖通过周向均匀分布的紧固件与阀体主体密封连接，这种设计的好处是后期维护时不需要拆解整个管路连接，只需要拆开上盖就能检查内部的调压膜片、节流组件，大幅降低现场运维的拆装工作量。从结构布局来看，主体采用侧进下出（或侧进侧出，根据实际管路走向可适配安装）的流道设计，接口采用标准一英寸NPT锥管螺纹，这种螺纹本身具备密封特性，安装时配合生料带或密封胶就能实现可靠的管路密封，不需要额外加装密封垫片，适配绝大多数供水、低压流体输送的管路连接标准。设计这类调水器的时候，首先要考虑的是安装边界的预留：主体圆形上盖的直径是核心安装尺寸，要保证安装位置周边留出足够的扳手操作空间，尤其是上盖周向的紧固件拆装空间，不能紧贴墙面或其他管路部件；其次是接口的同轴度要求，NPT螺纹的加工同轴度直接影响管路安装后的受力状态，如果同轴度偏差过大，安装后螺纹处会产生额外的装配应力，长期受水压波动影响容易出现渗漏甚至螺纹开裂的问题。从功能特性来说，这款调水器的核心作用是稳定下游管路的水压，将上游波动的进水压力调整到设定的稳定输出值，避免下游用水设备因为水压过高出现损坏，或是水压过低导致流量不足的问题；内部的节流组件与调压结构配合，能够在进水压力一定范围内波动时，自动调整节流开度，保持出口压力的稳定。外形上所有的棱角都做了铸造圆角处理，一方面是铸造成型工艺的要求，避免尖角处出现铸造应力集中、充型不满的缺陷，另一方面也能避免安装运维过程中尖锐棱角划伤操作人员。在做配套管路设计的时候，要注意这款调水器的安装方向，阀体上一般会标注流向箭头，安装时不能反向，否则会导致调压功能失效，甚至出现内部组件损坏的问题；同时要在调水器的上游端加装过滤装置，避免水中的泥沙、杂质进入调水器内部，卡滞节流组件导致调压失灵。很多新手工程师在建模这类部件的时候，容易忽略NPT螺纹的锥度参数，把螺纹做成直螺纹，导致后期出工程图加工出来的零件无法和标准管路配件适配，或是密封性能不达标；还有就是容易忽略上盖紧固件的沉头深度，导致螺栓安装后突出上盖表面，影响外部防护部件的安装。这款结构的流道设计采用了缓变截面的过渡，没有直角急转弯的流道，能够降低水流通过时的阻力，减少压损，同时也能避免水流高速冲击直角区域产生的啸叫噪音，这在民用供水、商用净水这类对噪音有要求的应用场景里是很重要的设计细节。
