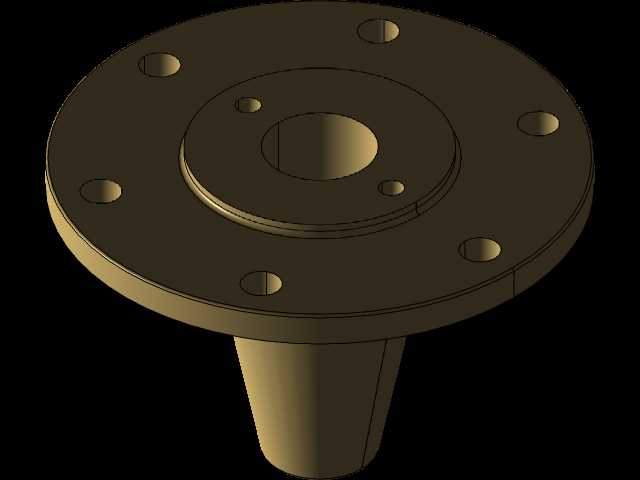

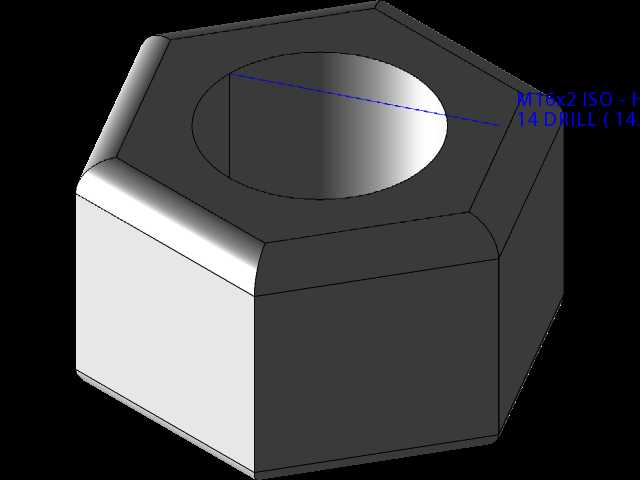

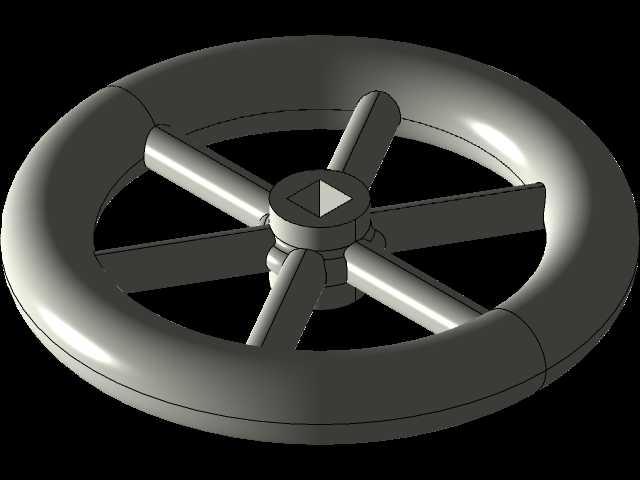

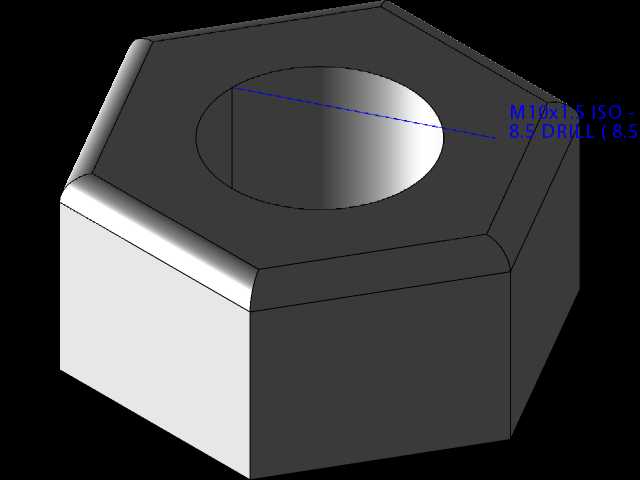

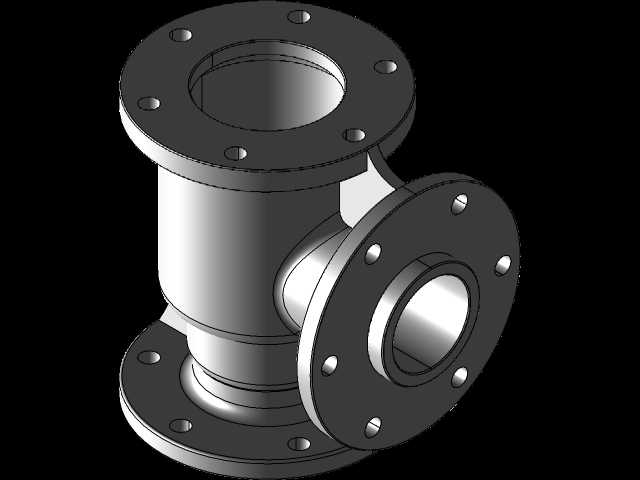

法兰式截止阀连接基座结构设计

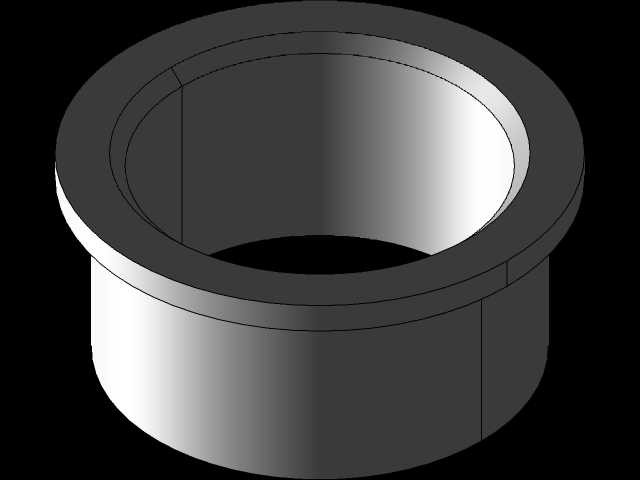

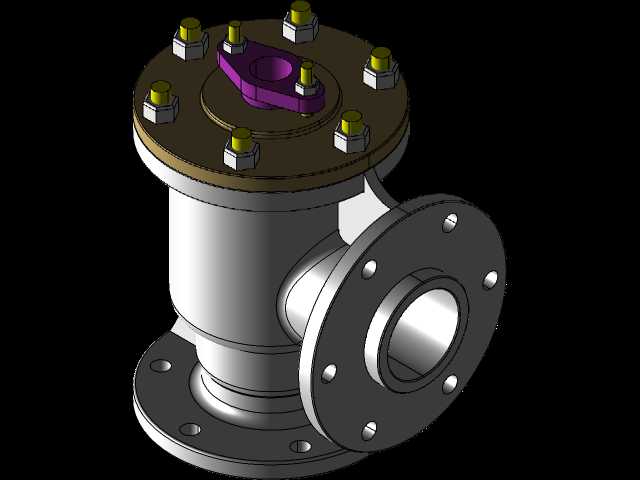

该结构件是截止阀与管路系统对接的核心承载基座，在中小通径的低压流体输送管路中应用广泛，常见于民用给排水、小型液压站回路、化工试剂输送支管等场景，承担着阀体定位、管路密封衔接、安装载荷分散的核心作用。从结构设计逻辑来看，整体采用菱形法兰对接面加同轴导向套筒的组合构型，法兰面开设两个对称分布的光孔安装位，安装时可穿过螺栓与管路侧的配对法兰完成锁紧，两安装孔的中心距严格匹配对应通径管路的安装标准，避免现场安装时出现孔位错位无法装配的问题。上部的法兰对接面做了平面度公差约束，装配时可配合密封垫片填充微观间隙，阻断流体从对接面渗漏的路径，法兰边缘做了小尺寸倒角处理，既可以去除机加工产生的锐边毛刺，避免安装作业时划伤操作人员，也能在对接时引导密封垫片快速定位，减少装配对位的调整时间。下部延伸的同轴套筒是与阀体主体配合的定位段，套筒内径与截止阀阀芯的运动腔室同轴度控制在合理公差范围内，保证阀芯升降运动时不会出现卡滞、偏磨的问题，套筒外壁的厚度经过强度校核，可承受管路额定工作压力下的径向载荷，不会出现受压变形导致阀芯卡阻的情况。设计过程中优先考虑了现场安装的操作空间，菱形法兰的外轮廓尺寸比圆形法兰更小，在管路排布密集、安装操作空间狭窄的场景下，不需要预留过大的扳手回转空间，就能完成两个安装螺栓的锁紧作业，适配紧凑型管路布局的安装需求。套筒与法兰衔接的位置做了圆弧过渡处理，避免直角连接处出现应力集中，在管路受到水锤冲击、振动载荷时，衔接位置不会因为应力集中产生裂纹，延长部件的实际使用寿命。整个零件的结构没有冗余设计，所有构型都服务于安装定位、载荷承载、密封配合的核心功能，建模过程中对安装孔的位置度、配合面的形位公差都做了明确标注，可直接导入工程图模块生成加工图纸，适配普通铣床、数控加工中心的加工工艺要求，不需要额外做结构的工艺性调整。
