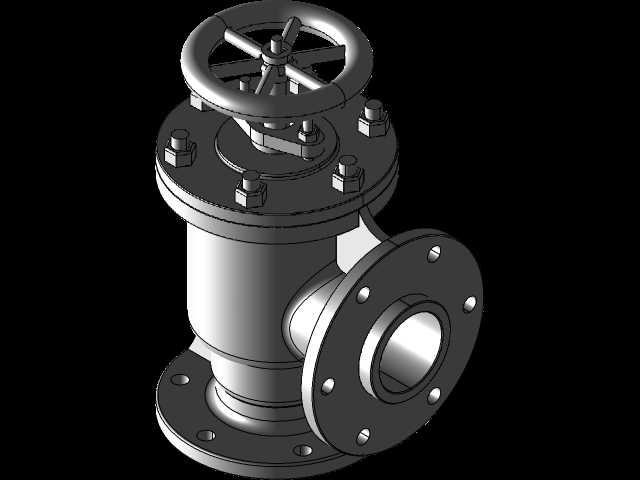

角式法兰连接截止阀结构设计方案

这款角式结构的截止阀，主要应用在需要改变管路流向的工业流体输送场景中，常见于化工、给排水、暖通、油气输送等领域的管路上，用来控制管路内介质的通断，相比直通式截止阀，它能直接完成90度转向的管路连接，减少管路中弯头配件的使用，降低管路整体的流阻与泄漏点。从实际使用场景来看，这类角式截止阀通常安装在管路转角位置，不需要额外配置弯头就能完成垂直与水平方向管路的衔接，尤其适合空间紧凑、管路排布受限的设备内部管线布局，比如小型换热机组、水处理罐体的外接管路、车间工艺管线的转角节点，都能看到这类结构阀门的应用。它的核心功能是通过手轮旋转带动阀杆做升降运动，带动阀瓣贴合或者脱离阀座密封面，实现管路介质的截断与导通，密封副采用锥面或者平面贴合结构，密封性能可靠，相比闸阀，它的调节精度更高，不仅能做通断控制，也可以在小开度下完成介质流量的微调，适合对流量控制有一定要求的管路节点。设计过程中，首先考虑的是安装边界的适配性，两端法兰采用标准法兰连接尺寸，法兰端面的螺栓孔分布、密封面凸台尺寸都匹配对应压力等级的管路法兰标准，安装时不需要额外加工转接件，直接通过螺栓紧固就能完成与管路的对接，底部法兰与侧部法兰的中心距、法兰端面到阀杆轴线的距离都经过合理规划，预留了足够的螺栓拆装空间，后期维护时不需要拆卸相邻管路就能完成阀门的检修更换。手轮采用轮辐式结构，直径经过力矩核算，操作人员不需要借助额外加力杆，仅靠手动旋转就能完成额定压力下的阀门启闭，手轮与阀杆的连接采用方榫配合，传递扭矩可靠，不会出现打滑问题。阀盖与阀体的连接采用均布螺栓紧固，中间配置密封垫片，能承受对应压力等级下的介质压力，不会出现外漏问题，阀杆部位配置填料密封结构，通过填料压盖压紧填料，实现阀杆升降过程中的动密封，长期使用如果出现填料磨损泄漏，只需要紧固压盖螺栓或者更换填料就能解决，不需要整体拆解阀门。阀体的流道采用平滑过渡设计，减少介质在转角位置的涡流冲击，降低流阻的同时也减少介质对阀体内部的冲蚀，延长阀门的使用寿命，阀体壁厚经过强度校核，能满足额定工况下的压力承载要求，法兰背面设置加强筋结构，提升法兰连接部位的结构强度，避免螺栓紧固时法兰出现变形影响密封效果。
