三叶螺旋共轭转子参数化驱动三维设计

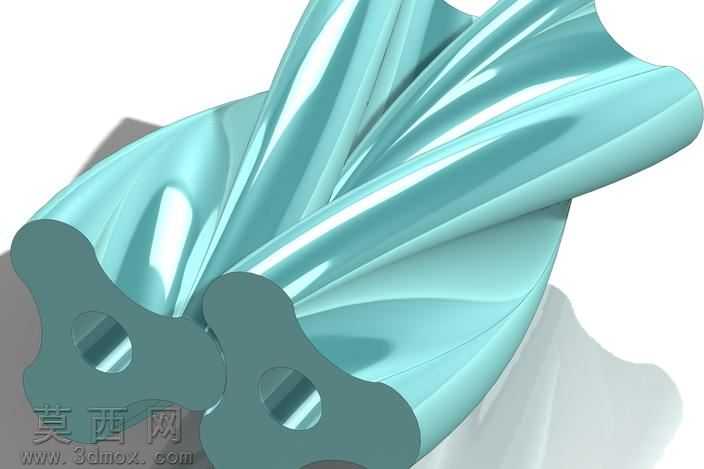

本作品为基于参数方程驱动的三叶共轭螺旋转子三维建模成果，建模过程依托参数化设计逻辑完成，首先梳理外摆线与内摆线的数学表达逻辑，将轮廓生成的核心参数a、b作为可调控变量，通过定义参数t的取值范围与步长，精准生成转子端面的三叶共轭轮廓线，确保配对转子啮合时的轮廓完全贴合，无干涉且具备连续的传动接触特性。在曲面构建阶段，以端面生成的闭合轮廓为基础截面，沿预设的螺旋驱动路径完成扫掠操作，过程中严格控制螺旋升角的一致性，保证转子全长范围内的曲面顺滑过渡，避免出现曲面扭曲、折痕等建模缺陷；针对转子端面的安装孔特征，采用同轴定位方式完成孔位的布尔切除，确保孔位中心与转子回转中心完全重合，满足实际装配的同轴度要求。材质与渲染环节，为转子主体赋予亮面工程塑料材质，调整材质的反射率与粗糙度参数，模拟硬质聚合物表面的柔和高光效果，清晰呈现螺旋曲面的流畅走势与光影变化；配对啮合的另一转子采用深灰哑光材质，通过材质色彩与质感的区分，直观展现两个转子的啮合位置与轮廓配合关系，渲染时采用柔和的侧上方打光方案，弱化生硬阴影，突出曲面的曲率变化与结构细节。设计过程中重点验证了参数方程对轮廓的控制精度，通过调整a、b的比例参数可快速生成不同廓形的三叶转子，无需重复绘制轮廓线，大幅提升同类转子结构的设计迭代效率；建模完成后通过干涉检查工具验证配对转子的啮合间隙，确保全角度回转过程中两转子无实体碰撞，轮廓间隙均匀，符合容积式转子构件的设计要求，整体模型结构完整，曲面质量高，可直接用于结构验证、运动仿真演示或后续的工程出图环节。
