可变形机械猎豹造型创意U盘结构设计

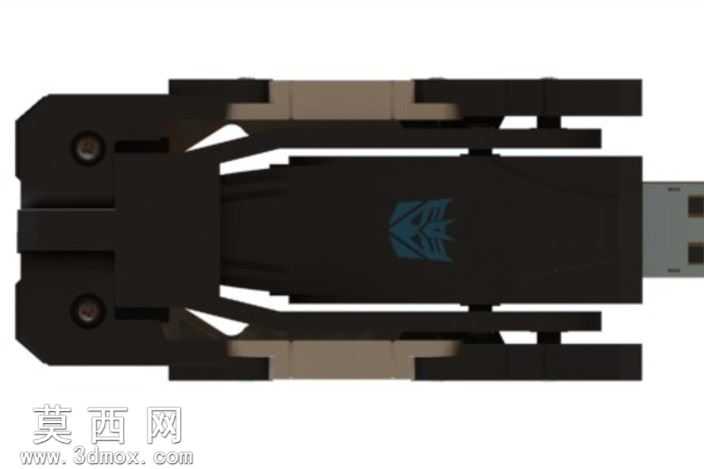

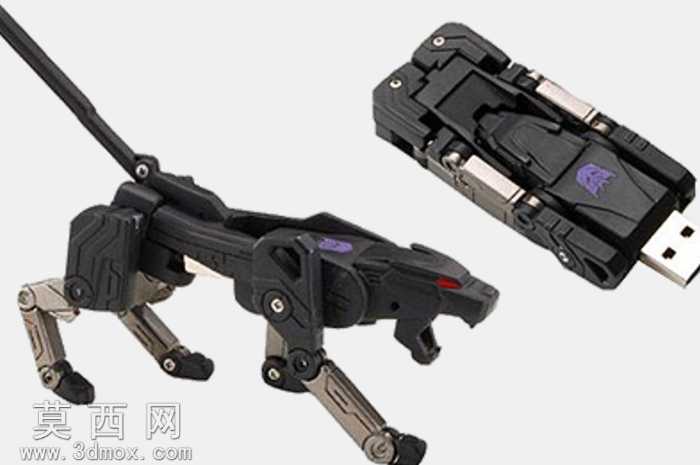

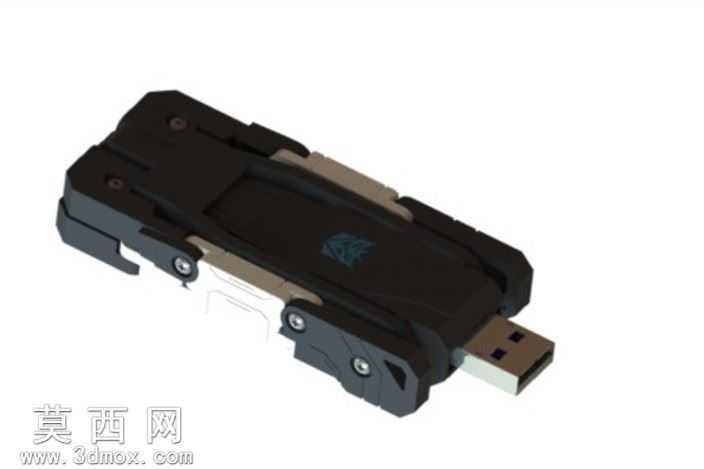

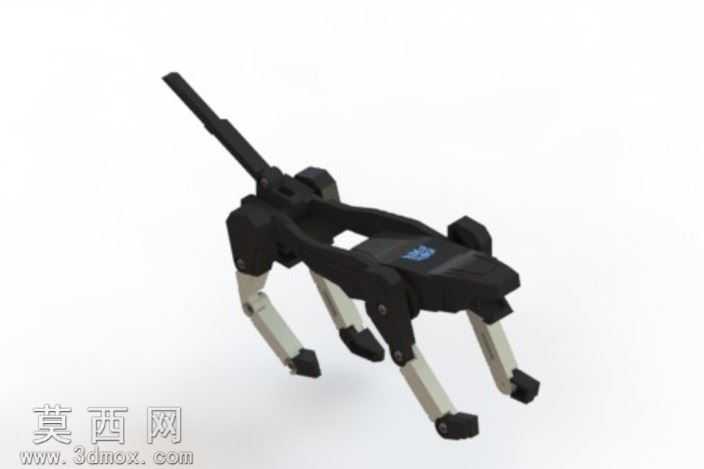

本作品为创意变形U盘的三维结构设计，整体以机械猎豹为仿生造型核心，兼顾U盘的实用功能与潮玩摆件的把玩属性。建模阶段采用自顶向下的设计思路，首先确定U盘标准USB公头的基准安装位，以此为核心向外规划变形折叠的关节布局，确保所有活动关节在收纳为U盘形态时完全贴合，无突出结构影响插拔使用，在展开为猎豹形态时各肢体定位准确，能够稳定支撑整体造型站立。建模过程中对每一处铰接结构都做了公差预留，关节处采用轴孔配合的结构设计，预留0.1mm的装配间隙保证转动顺畅无卡顿，同时在关节转动的极限位置设计了卡位凸台，避免展开或收纳时出现过转松脱的问题。材质渲染阶段，主体外壳采用哑光磨砂硬质塑料材质，模拟数码产品常用的耐磨PC材质质感，关节连接件部分做金属枪灰色的拉丝金属材质处理，区分不同部件的材质属性，猎豹眼部位置做半透明红色透光材质，模拟机械义眼的发光质感，U盘外壳表面的狂派标识做移印纹理处理，还原潮玩产品的细节表现力。结构设计上，将闪存芯片与PCB板完全收纳在猎豹躯干的空腔内，USB接口隐藏在猎豹尾部位置，收纳时尾部折叠贴合躯干背部，接口完全被外壳包裹起到防护作用，展开时尾部翻折抬起，露出标准USB接口可直接插入设备使用，四肢部分采用多段铰接设计，每一段肢体都可以独立转动调整姿态，能够摆出奔跑、匍匐等多种动态造型，兼顾了数码存储产品的实用性和机械模型的把玩趣味性。整个模型的所有零件都做了壁厚检查，确保外壳最小壁厚不小于1.2mm，满足注塑生产的工艺要求，所有棱角位置都做了R0.3mm的圆角处理，避免锐边划伤用户，整体结构无倒扣无法脱模的问题，可直接用于后续的手板打样验证。
