越野卡丁车钢管式车架底盘结构

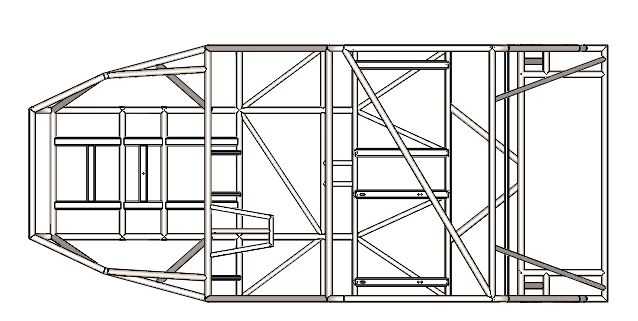

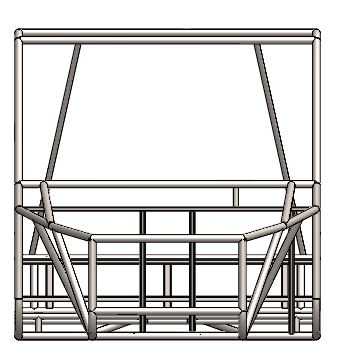

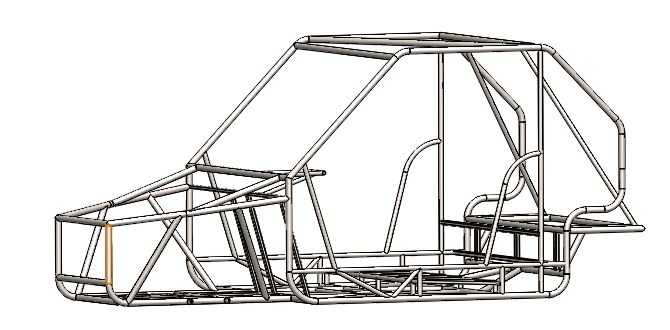

这款管架式底盘主要面向小型越野卡丁车、全地形休闲车的开发场景，是整车承载的核心结构件，区别于传统冲压焊接的乘用车底盘，全部采用圆管弯折后拼焊成型，在小批量定制、越野改装类车型的开发中应用十分广泛，能够在控制整备质量的前提下，获得远超同重量冲压底盘的抗扭、抗冲击性能，适配非铺装路面行驶时的复杂受力工况。从设计逻辑来看，整个管架的受力路径做了连续化处理，前部预留的管架空间用于安装转向机、前悬摆臂固定点以及前置动力总成的安装支座，管架弯折的弧度完全避让了前轮跳动的极限行程，不会出现转向、减震压缩过程中的结构干涉。中部座舱区域的管架做了环形加强设计，侧面的防滚结构与主底盘纵管直接焊接连通，在车辆发生侧翻时能够将冲击力快速分散到底盘全段，同时座舱内部预留了座椅安装横梁、安全带固定点的安装位，不需要额外焊接附属支架就能直接适配通用型赛车座椅与多点式安全带。后部的管架结构主要用于固定后驱动桥、减震器上支座以及后置油箱、散热系统的安装位，尾部的延伸管架还可直接加装后防撞结构与外挂储物支架。从安装边界来看，底盘整体长度2770毫米，宽度1200毫米，高度1250毫米，所用管材的剖面规格为20毫米与30毫米两种规格，不同受力区域匹配对应壁厚的管材：主纵梁、防滚环主受力段采用大规格管材，附属安装支架、座舱内部加强筋采用小规格管材，在保证结构强度的同时尽可能降低冗余重量。整个底盘的管接点全部采用相贯线切割处理，焊接位置的贴合度高，不会出现虚焊、应力集中的问题，前悬、后悬的固定点坐标完全适配主流小型越野卡丁车的悬挂参数，不需要二次修改坐标就能直接匹配对应规格的减震器、摆臂与转向组件，对于做小型越野车型开发、改装车定制的结构工程师来说，能够直接作为基础底盘框架开展后续的外覆盖件、动力系统、操控系统的布局设计，大幅缩短前期底盘开发的建模周期，也可作为管架类结构设计的参考案例，理解空间管架结构的受力传递逻辑与安装点布局思路。
