汽车发动机用Y型三通排气歧管结构

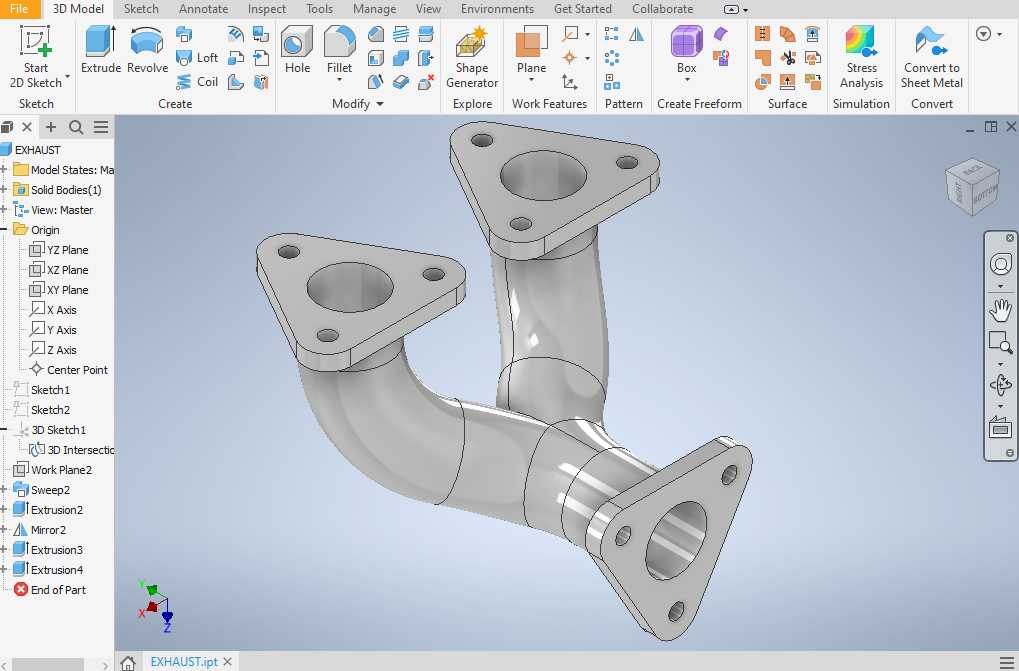

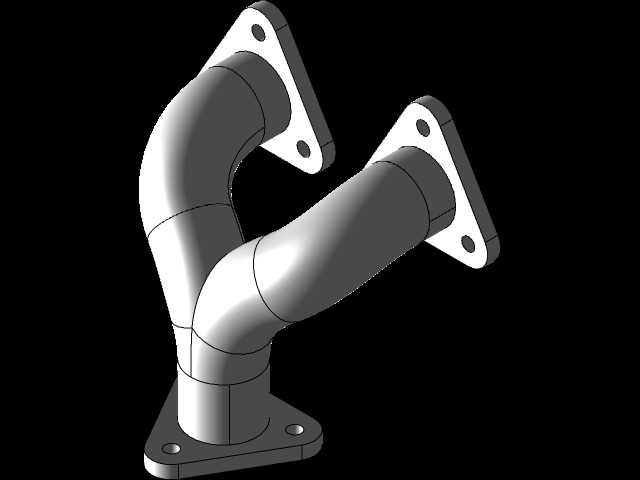

这款排气歧管采用Y型三通式结构设计，主要适配小排量双缸发动机的排气系统布局，在乘用车、小型工程机械的动力单元中承担着将发动机燃烧室排出的高温废气有序汇集、导出的核心作用。从实际装车场景来看，这类歧管安装在发动机缸盖的排气侧，三个连接端面均采用带安装孔的法兰结构，下端法兰对接发动机排气总出口，两个上端法兰分别对应两个气缸的排气端口，法兰面预留的螺栓孔位可直接与缸盖、下游排气前段的螺柱对位，安装时只需匹配对应厚度的耐高温密封垫片，即可保证连接位置的气密性，避免高温废气泄漏引发的舱内温度异常、排气背压波动等问题。设计过程中优先考虑了排气气流的顺畅性，两个分支弯管采用大曲率圆弧过渡，没有出现直角弯折的结构，能够最大程度降低排气过程中的气流阻力，减少各缸排气之间的干涉问题，避免出现排气倒灌影响气缸扫气效率的情况，这一点对于提升发动机充气效率、优化动力输出表现有着直接影响。管壁厚度按照常规铸铁排气歧管的工艺要求设定，既能够承受发动机长期工作时的高温排气冲刷，也预留了足够的结构强度，避免车辆运行过程中产生的振动导致管壁开裂、连接位置松脱。整体结构的安装边界紧凑，两个分支法兰的中心距、下端法兰的安装孔位间距都适配常规双缸动力的布局尺寸，不需要额外改动周边的发动机悬置、管线布局即可完成装配。弯管部分的曲面过渡均匀，没有出现局部截面突变的情况，既能够保证废气排出时的流速稳定，也能减少排气过程中产生的紊流噪声，对提升整车NVH表现有一定辅助作用。法兰连接面设计为平整的机加工面，能够保证与对接部件的贴合度，减少密封失效的风险，法兰上的安装孔采用通孔设计，适配常规的六角法兰面螺栓紧固，装配工艺性较好，售后维修时的拆装操作也比较便捷。这类结构的排气歧管除了应用在传统燃油动力的小型车辆上，也可适配部分通用动力机械、小型发电机组的双缸发动机，在不同的安装场景下，只需要对应调整法兰的安装孔位角度，即可匹配不同机型的布局需求，结构本身的通用性较强。
