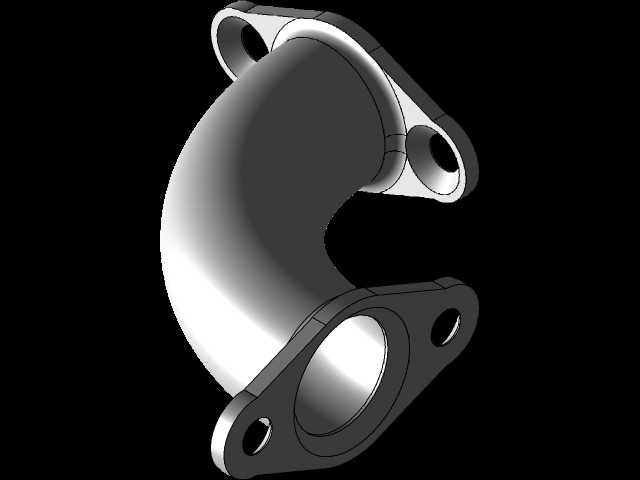

带法兰安装结构的90度弯管接头

这类带双侧法兰的90度弯管接头，在流体输送管路系统里承担着管路转向衔接的核心作用，常见于工业液压系统、气动回路、低压给排水管路以及小型内燃机的进排气支路中，用来在空间受限的安装场景下完成管路直角转向，同时通过法兰结构保证连接位置的密封可靠性与连接强度。从结构设计来看，弯管主体采用平滑圆弧过渡的流道设计，避免直角弯折带来的流阻骤增问题，减少流体在转向位置的涡流损耗，不管是输送液态介质还是气态介质，都能降低管路局部压力损失，提升整个管路系统的运行效率。两端的法兰盘采用一体化成型结构，每个法兰盘上对称布置两个安装通孔，安装时可通过螺栓穿过通孔与对接端的法兰面锁紧，配合密封垫片就能实现端面密封，相比螺纹连接的弯头，这种法兰式结构更适合管径偏大、管路存在一定振动的工况，不容易出现连接松动、介质泄漏的问题。在设计建模过程中，需要重点控制弯管的弯曲半径，弯曲半径过小会导致流道内壁折皱，增大流阻同时降低管壁结构强度，弯曲半径过大则会占用过多安装空间，无法适配紧凑的设备布局；同时要保证两端法兰的安装面与弯管端口的垂直度，避免安装后出现对接错位，导致密封失效。法兰盘上的安装孔位置度需要严格控制，孔中心距的公差要控制在合理范围内，保证现场安装时螺栓能够顺利穿入，不需要额外修配。从安装边界来看，这类弯头的三个方向外轮廓尺寸需要匹配周边管路的布置间距，法兰盘的外径不能超出相邻部件的安装间隙，弯管外侧的圆弧面要预留足够的操作空间，方便安装时拧紧法兰螺栓，弯管内侧的圆弧位置要避免与其他管路、结构件产生干涉。管壁厚度的选取需要结合管路的额定工作压力计算，既要保证足够的耐压强度，避免工作过程中出现管壁开裂，也要控制整体重量，降低管路系统的整体负载。在实际选型应用中，这类弯头可以适配金属硬管、耐压软管等多种管路的对接，只要对接端法兰的安装孔位、通径尺寸匹配，就可以直接替换使用，不需要额外加工转接结构，在设备维护、管路改造场景下能够大幅降低施工难度，缩短装配周期。建模时对法兰端面、安装孔内壁、流道内壁的曲面做了连续顺滑处理，没有尖锐棱角，既可以避免应力集中导致的结构失效，也能减少流体介质在管壁的残留，对于输送有洁净度要求的介质场景，这种顺滑流道也更便于管路内部的清洁吹扫。
