管道固定用台式夹持管钳结构设计

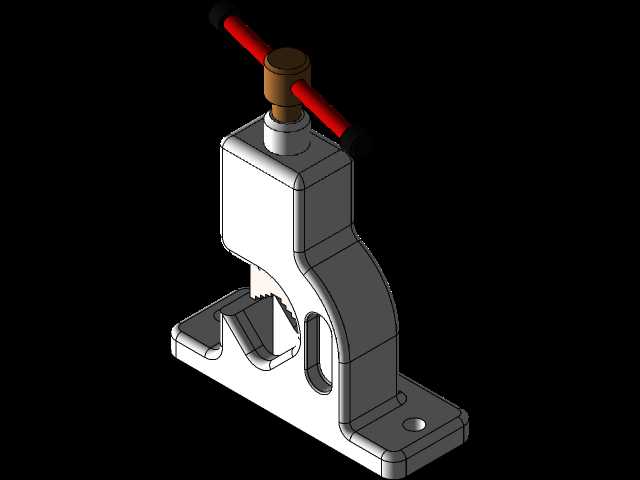

这款管钳主要面向管路安装、小型设备管线排布场景设计，区别于普通手持式管钳的便携属性，它采用带安装底座的台式结构，可通过底座预留的两个安装孔配合螺栓固定在工作台、设备机架或者预制的安装工位上，无需操作人员手持施加夹持力，适合固定工位上的长期管路装夹作业。从功能特性来看，它的夹持口采用带齿形的咬合结构，齿形角度经过适配，咬合金属管材时不会出现打滑，同时不会过度啃伤管材外壁，夹持行程覆盖常规小口径金属管、硬塑管的装夹需求，顶部的T型旋杆采用大扭矩力臂设计，操作人员无需借助额外加力杆，单手即可完成夹紧与松脱操作，旋杆与内部压块采用螺纹传动结构，传动过程平稳，夹紧后具备自锁特性，不会因为管材振动或者外力触碰出现松脱。设计过程中优先考虑了工位操作的人机合理性，整体机身采用一体式弯折的承力结构，夹持受力方向正对底座安装面，夹紧管材时的反作用力直接通过机身传递到安装底座，不会出现额外的倾覆力矩，机身侧面预留的长条形减重孔在不损失结构强度的前提下降低了整体自重，同时方便操作人员在安装时穿入螺栓调整固定位置。安装边界方面，底座的两个安装孔中心距适配常规工作台T型槽间距，也可直接固定在厚度10mm以上的钢板或者木质工作台面上，整体高度控制在常规操作人员坐姿操作的舒适区间，夹持口的开口高度适配台面上的管材摆放高度，无需额外垫高管材即可完成装夹。在实际管路维修、小批量管路预制加工场景中，这类固定工位的管钳可以解放操作人员的双手，完成管材切割、套丝、接头拧装等工序时，无需额外扶持管材，相比手持式管钳的临时夹持，它的夹持稳定性更高，长时间作业也不会出现夹持力衰减，机身的承力部位做了圆角过渡处理，避免应力集中导致的结构断裂，压块与活动钳口的配合面做了耐磨处理，长期反复夹持作业也不会出现配合间隙过大的问题。
