管壳式列管换热设备三维结构设计

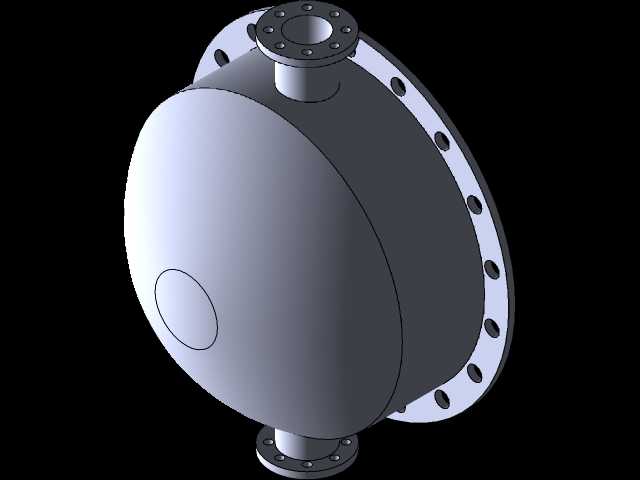

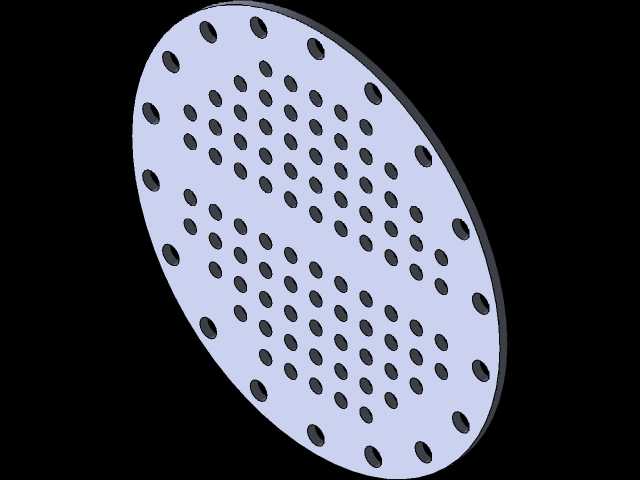

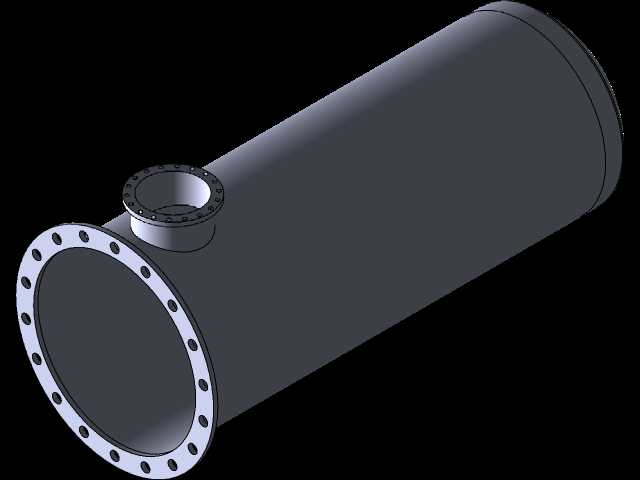

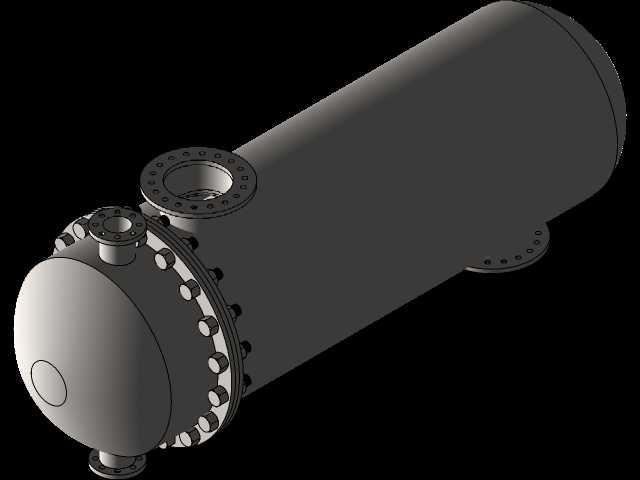

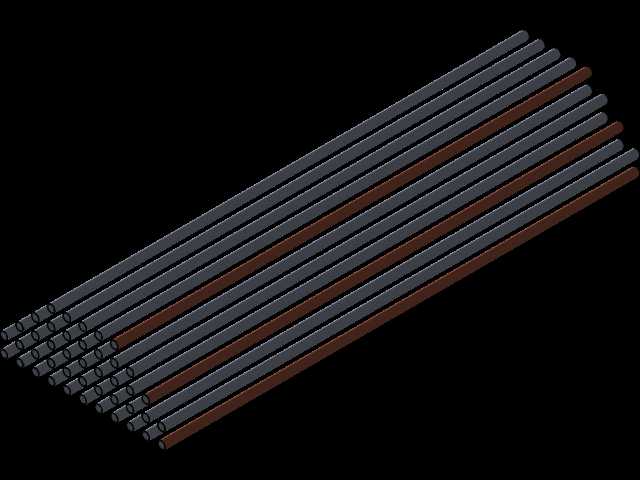

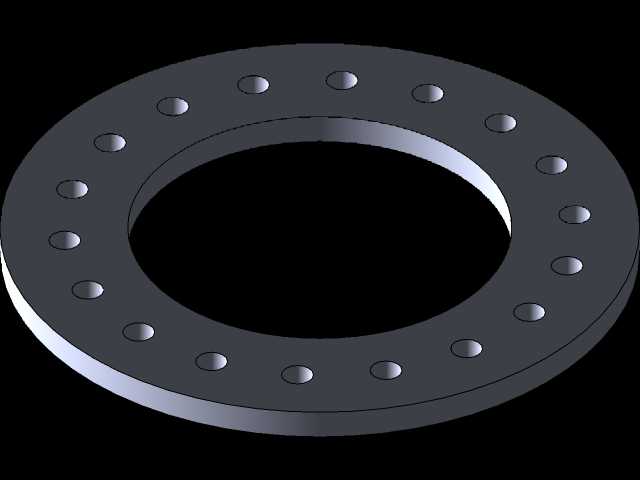

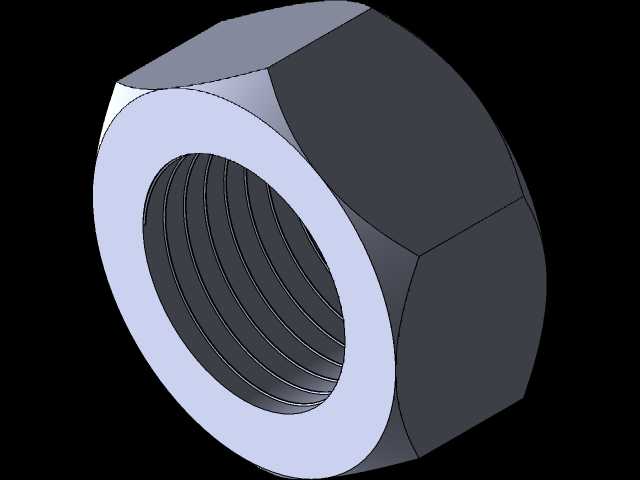

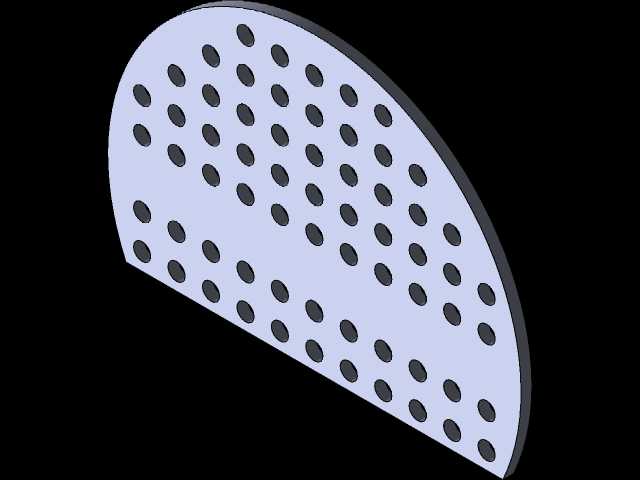

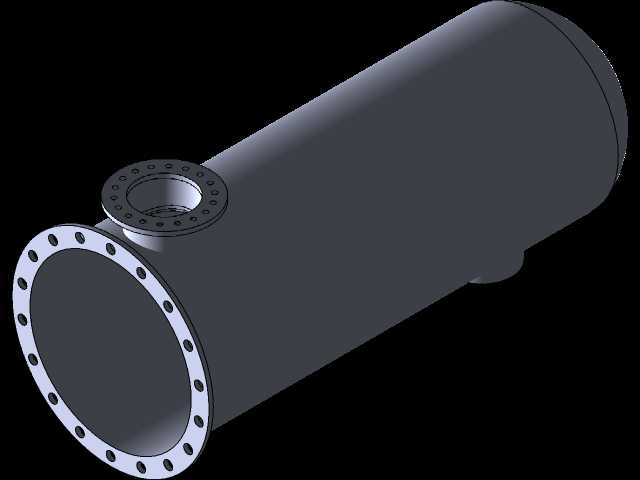

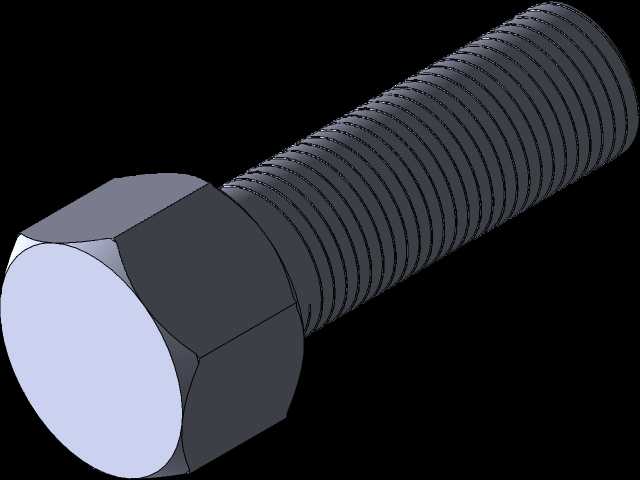

在化工、电力、暖通、食品加工等诸多工业场景中，管壳式换热器是应用占比最高的间壁式传热设备，这套三维结构完整还原了固定管板式换热器的核心装配关系，可直接用于设备选型校核、管路布局干涉验证、装配工艺模拟等工程环节。从实际工况适配角度看，这类设备主要承担两种不同温度流体之间的热量传递任务，既可以作为加热器用高温介质将冷流股加热到指定工艺温度，也可作为冷凝器将气态介质冷凝为液态，或是作为冷却器用循环水带走工艺介质的多余热量，在炼油装置的常减压蒸馏、化工生产的反应进料预热、集中供暖系统的汽水换热、制冷机组的蒸发器与冷凝器单元中都能见到这类结构的身影。设计过程中优先考虑了管壳程的承压边界合理性，筒体采用等径直筒结构，两端通过法兰与管箱、封头连接，法兰周向均布的螺栓连接结构完全参照压力容器法兰的密封设计逻辑，可保证不同压力等级下的密封可靠性，避免运行过程中出现介质泄漏。筒体上开设的三个带法兰接口分别对应壳程介质的进出口与排气/排液口，管箱侧的接口对应管程介质的进出通道，建模时严格对齐了各接口的法兰端面安装基准，方便工程人员直接对接外部管路模型，提前排查安装空间是否存在干涉。管板与换热管的连接区域做了细节还原，固定管板结构的优势在于结构简单、制造成本低，适配管壳程温差不大、或是已设置膨胀节补偿温差应力的工况，折流板的排布间距参照通用设计规范设置，可有效提升壳程介质的湍流程度，强化传热效率的同时避免换热管出现过度振动。整套模型的外形尺寸按照常规工业级换热设备的比例构建，安装时需预留足够的抽芯检修空间，尤其是管箱侧的操作距离要满足螺栓拆装、管束抽出的空间要求，支座的安装孔位基准也做了明确标注，可直接用于设备基础的预埋定位参考。
