球形螺旋弹簧弹性缓冲构件结构设计

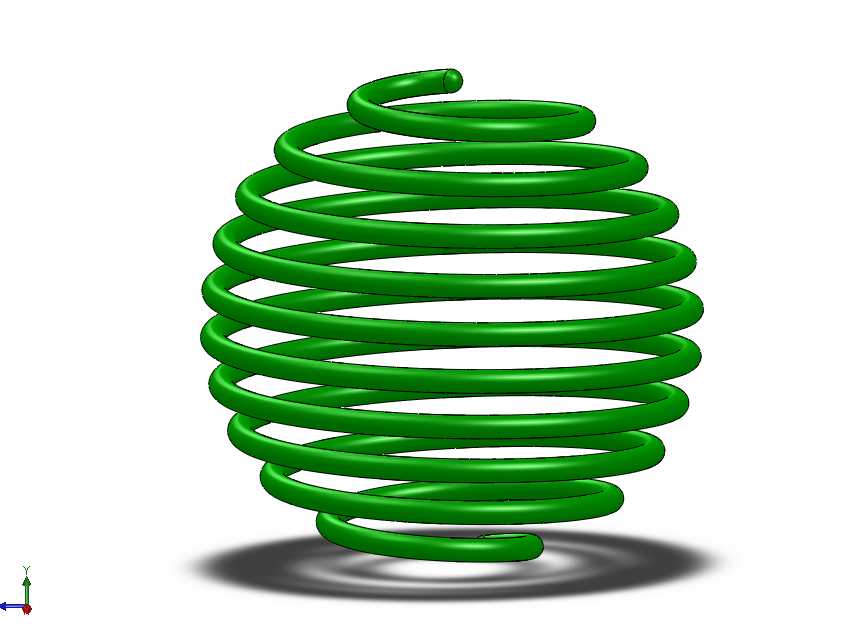

　　这款球形螺旋结构的弹性构件，在常规圆柱螺旋弹簧的基础上调整了簧丝绕制轨迹，整体呈现出类球体的轮廓形态，和传统等径圆柱弹簧相比，其受力后的形变特性有明显差异，在多方向受力的工况下能保持更均匀的弹力输出。从实际应用场景来看，这类异形螺旋弹簧常被用在需要多向缓冲、隔振的装配位置，比如小型精密仪器的安装支座、便携设备的抗摔缓冲结构、振动试验台的辅助隔振单元，还有部分需要特殊弹力曲线的触发机构中，能够弥补普通圆柱弹簧仅能沿轴向提供稳定弹力的不足。

　　从功能特性上看，该构件采用等截面圆形簧丝绕制，每一圈簧圈的直径从球体两端向中部逐步增大再逐步收窄，整体轮廓的母线为圆弧状，当受到沿中心轴线方向的压力时，中部大直径簧圈首先发生形变，随着载荷增大，两端小直径簧圈逐步参与承压，弹力曲线呈现出渐进式增长的特性，不会像普通圆柱弹簧那样在压缩到一定程度后出现刚度陡增的情况；当受到偏离轴线的侧向力时，不同位置的簧圈能够同步产生形变分散载荷，避免局部应力集中导致的簧丝断裂，在存在多方向振动冲击的使用场景中，这类结构的抗疲劳表现要优于同线径、同材料的普通圆柱弹簧。

　　设计过程中首先要确定整体的球体轮廓直径，这个尺寸直接决定了构件的安装边界，需要匹配安装位的预留空间，避免压缩过程中簧圈外径扩张后与周边零件发生干涉；其次要选定簧丝的直径，簧丝直径直接和构件的额定载荷挂钩，线径越大则整体刚度越高，能承受的极限载荷越大，但对应的压缩行程会相应减小，设计时需要根据实际工况的载荷上限、所需缓冲行程来平衡线径和整体球径的比例。绕制轨迹的参数设定是整个建模的核心，需要通过螺旋线与球形轮廓的扫掠约束来生成连续的簧丝路径，保证每一圈簧丝的间距均匀，避免出现局部圈距过小导致压缩时并圈异响、局部圈距过大导致刚度不足的问题；同时要注意两端簧头的收尾处理，两端的簧圈需要逐步收径并做磨平处理，保证安装时两端的支撑面平整，不会出现安装后构件歪斜、受力偏移的情况。

　　在安装适配性上，这类球形弹簧不需要像圆柱弹簧那样配置专门的导向轴或者导向套，自身的球形轮廓在受压时能够自动对中，降低了安装位的加工精度要求，对于一些空间紧凑、无法布置导向结构的装配场景十分友好。需要注意的是，由于其轮廓为球形，安装位的支撑面最好设计为与端部簧圈匹配的小尺寸沉台，避免受压时端部出现滑移；如果是用于导电触发类的场景，还可以在簧丝表面做镀层处理，保证接触电阻稳定，同时提升簧丝的抗锈蚀能力。建模过程中要重点校验簧丝扫掠后的曲率变化，避免在簧圈直径变化的位置出现曲率过小导致的应力集中问题，通过有限元分析可以验证不同压缩量下的应力分布，调整圈距和轮廓母线的弧度参数，让整个构件在全行程压缩过程中应力分布更均匀，提升整体的使用寿命。和同刚度的圆柱弹簧相比，这款球形螺旋构件的压缩行程更大，安装高度更低，在轴向安装空间受限但需要较长缓冲行程的场景下有明显的应用优势，同时其对称的球形结构也让构件在装配时不需要区分方向，降低了产线装配的出错概率。
