码垛生产线用托盘自动分发设备

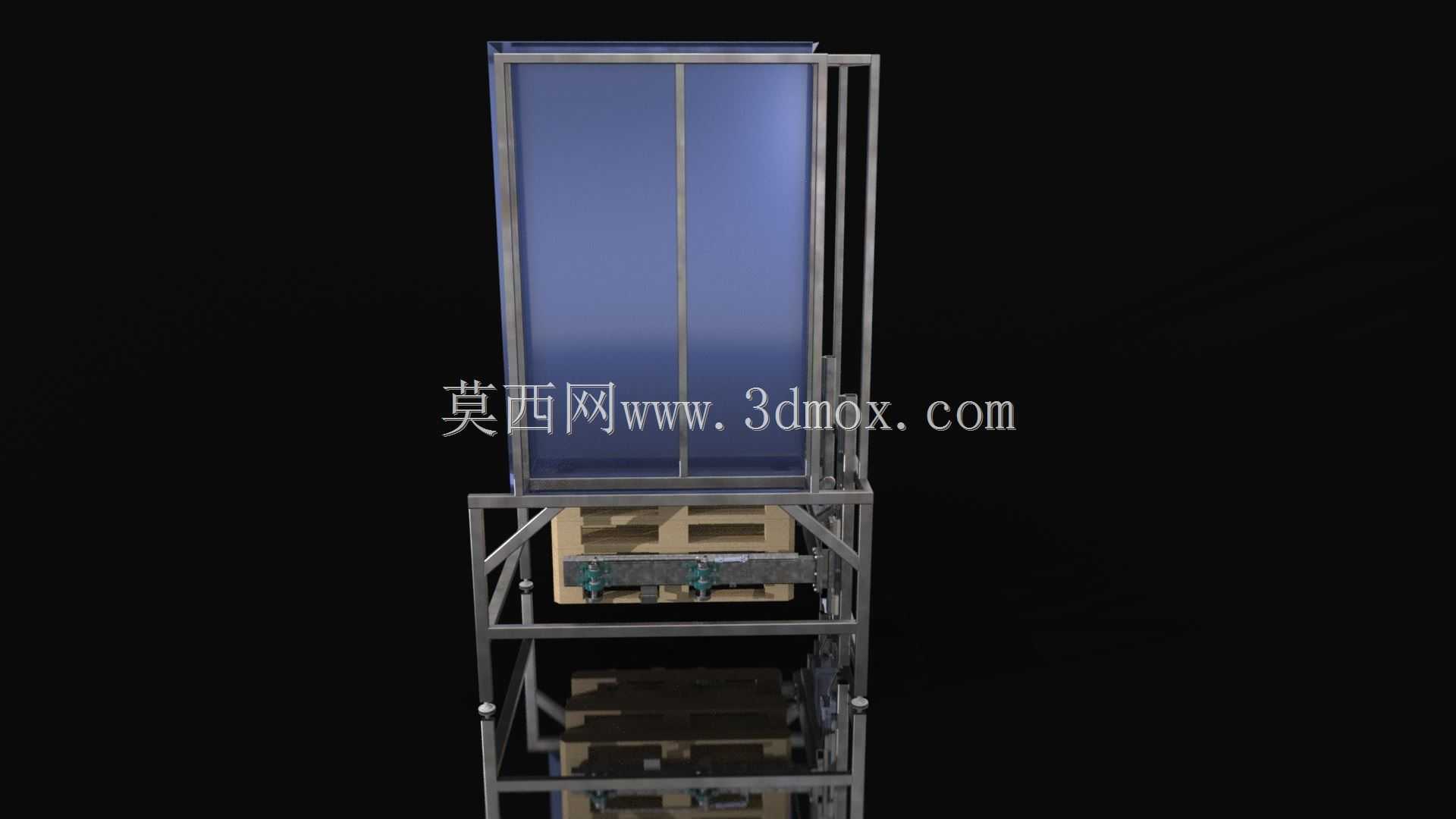

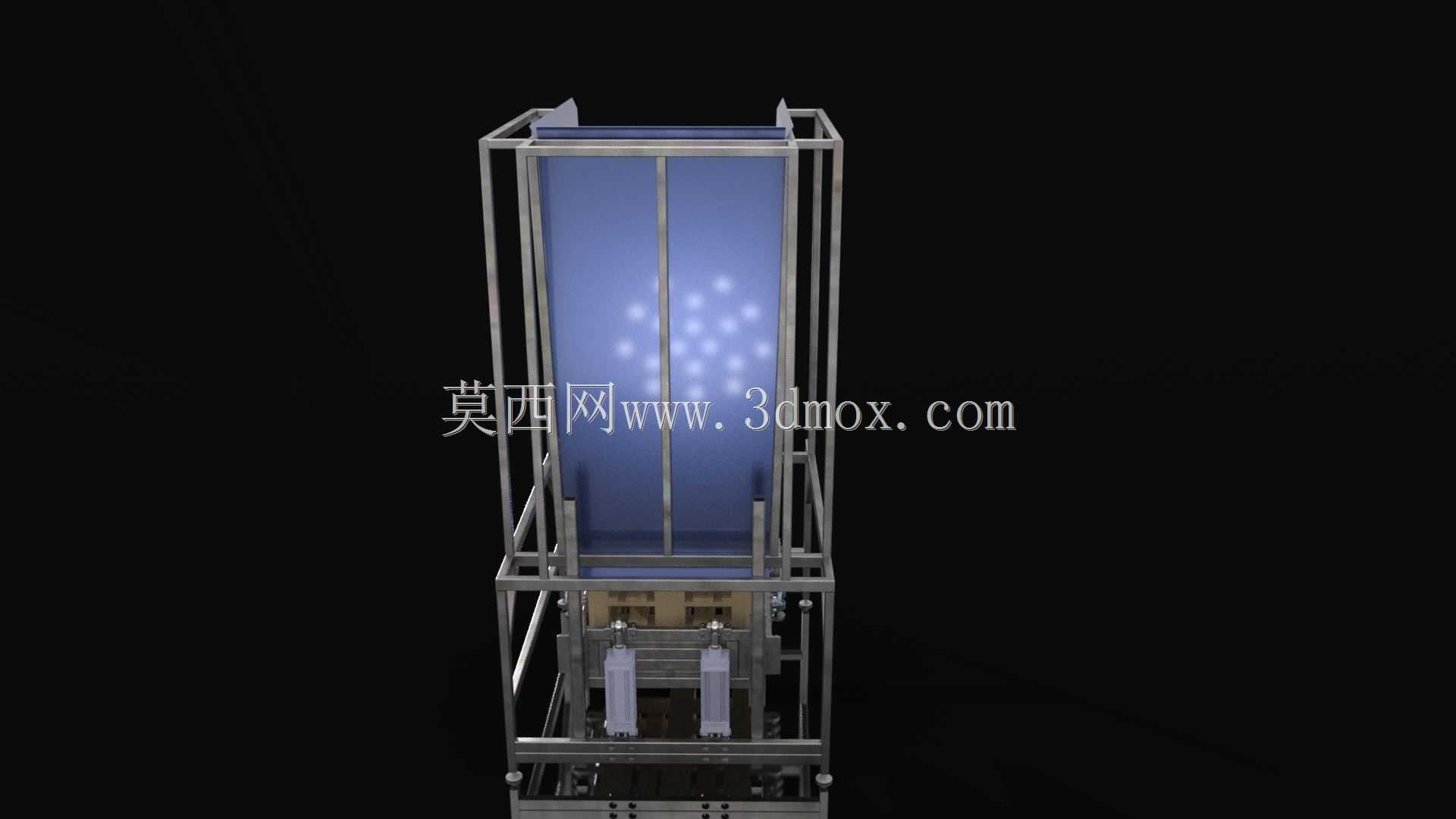

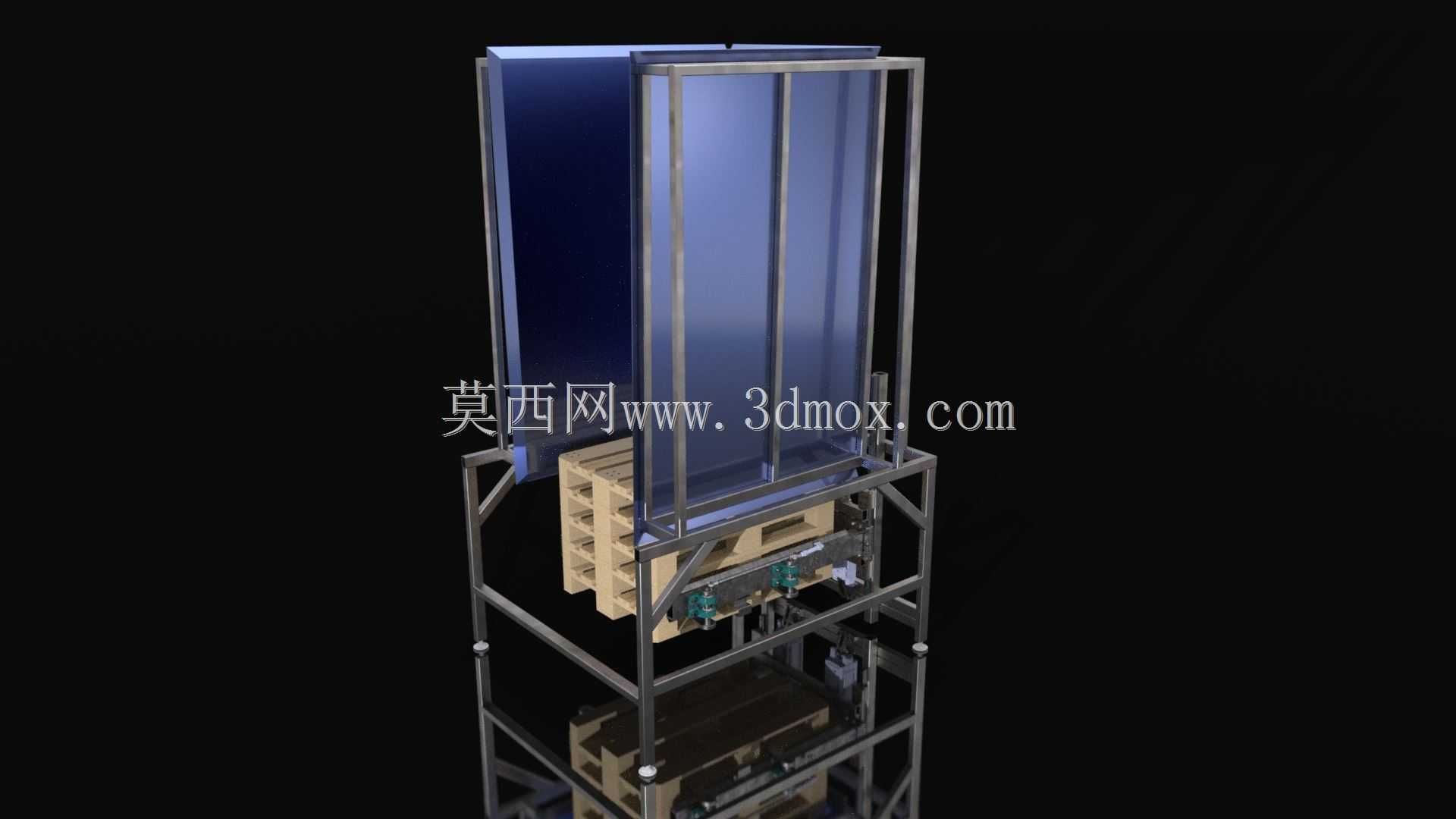

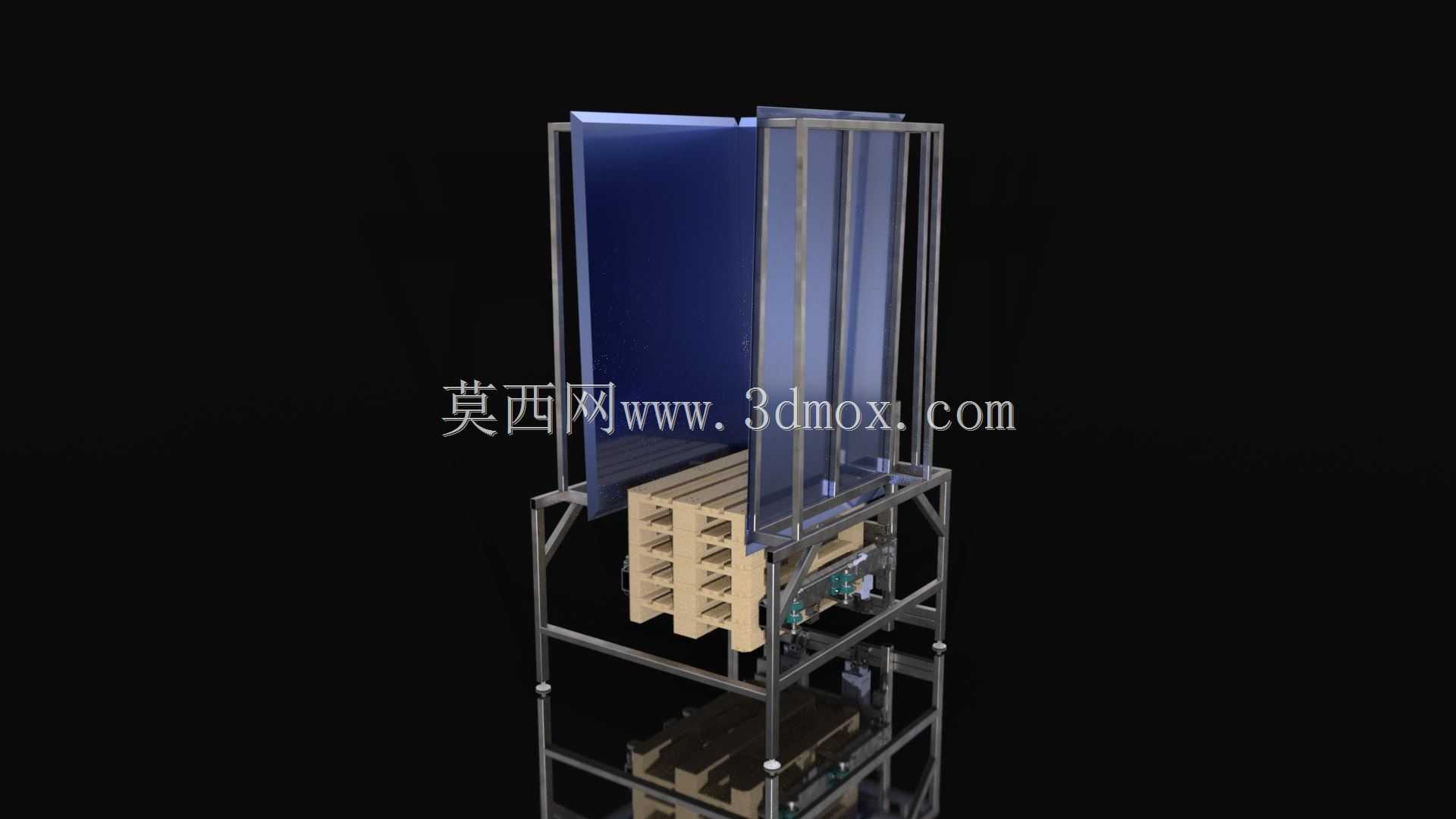

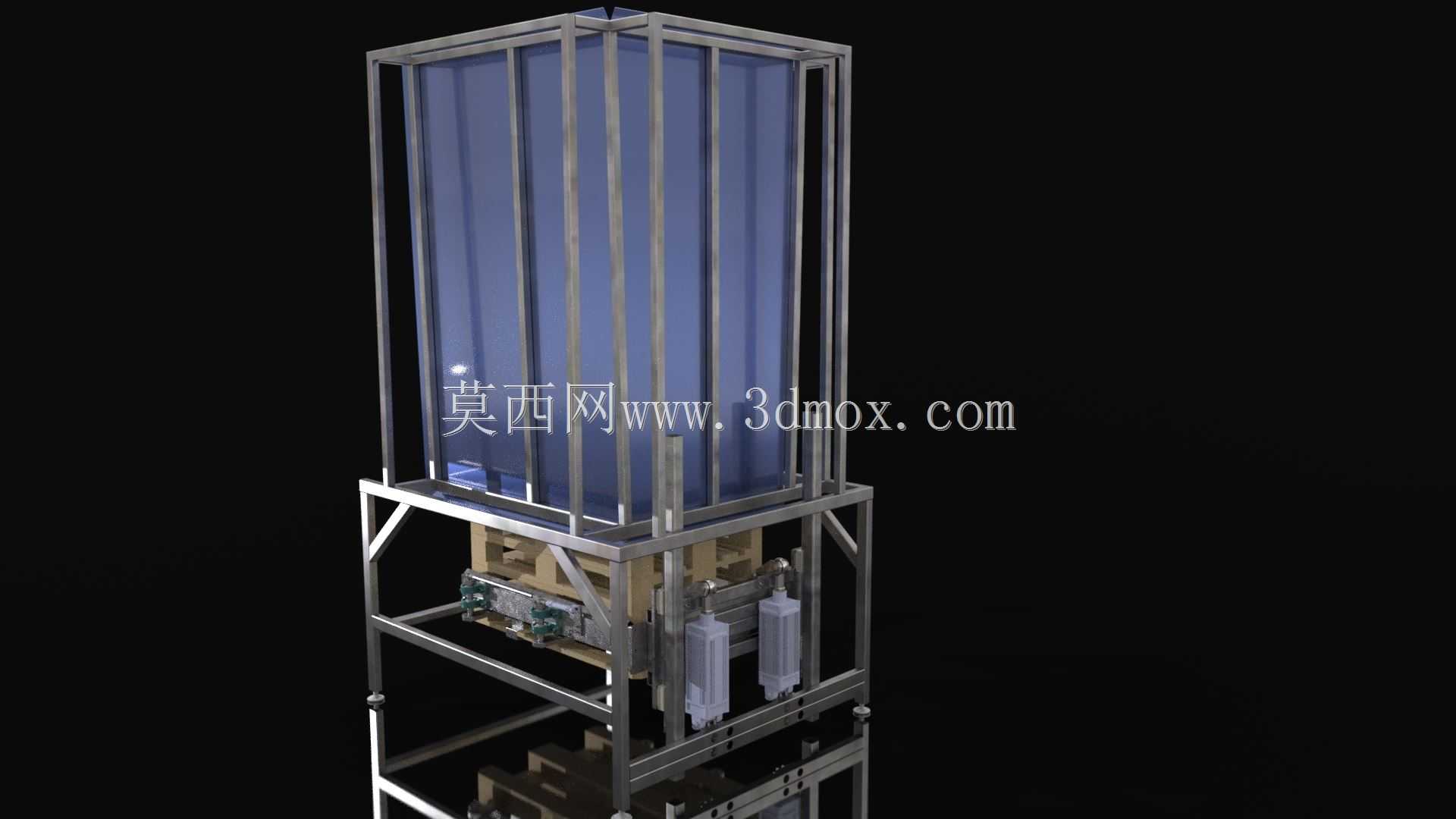

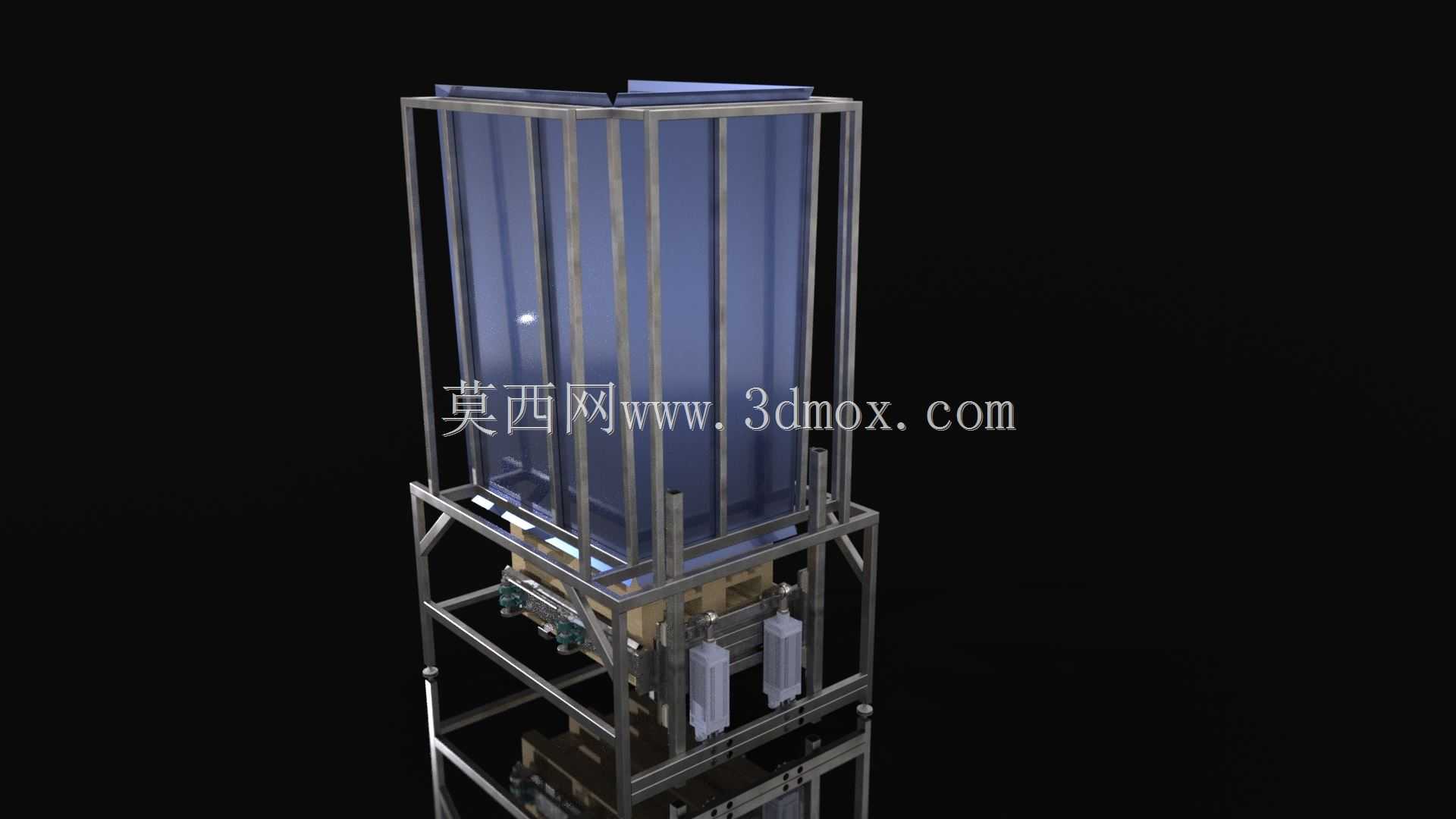

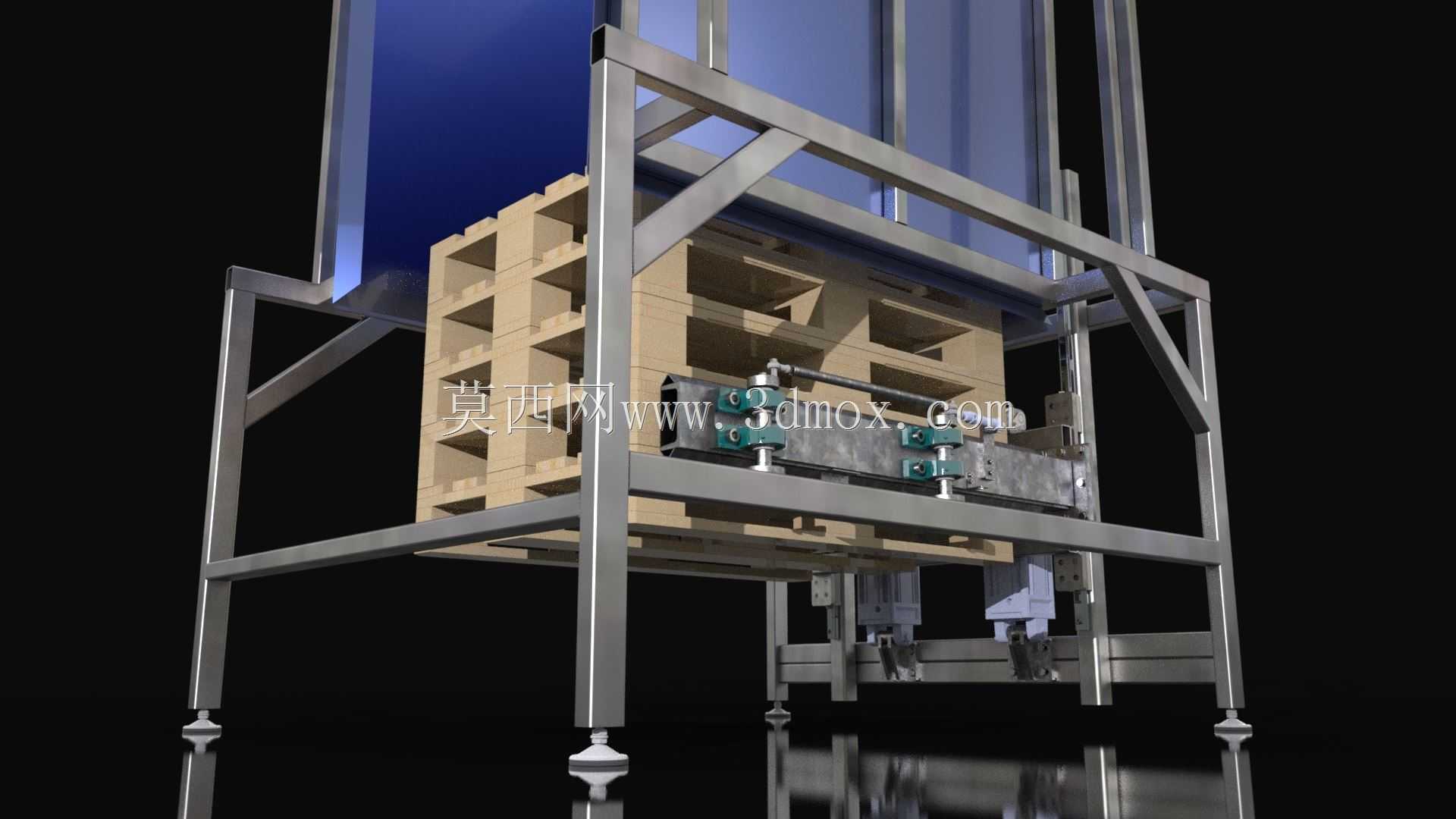

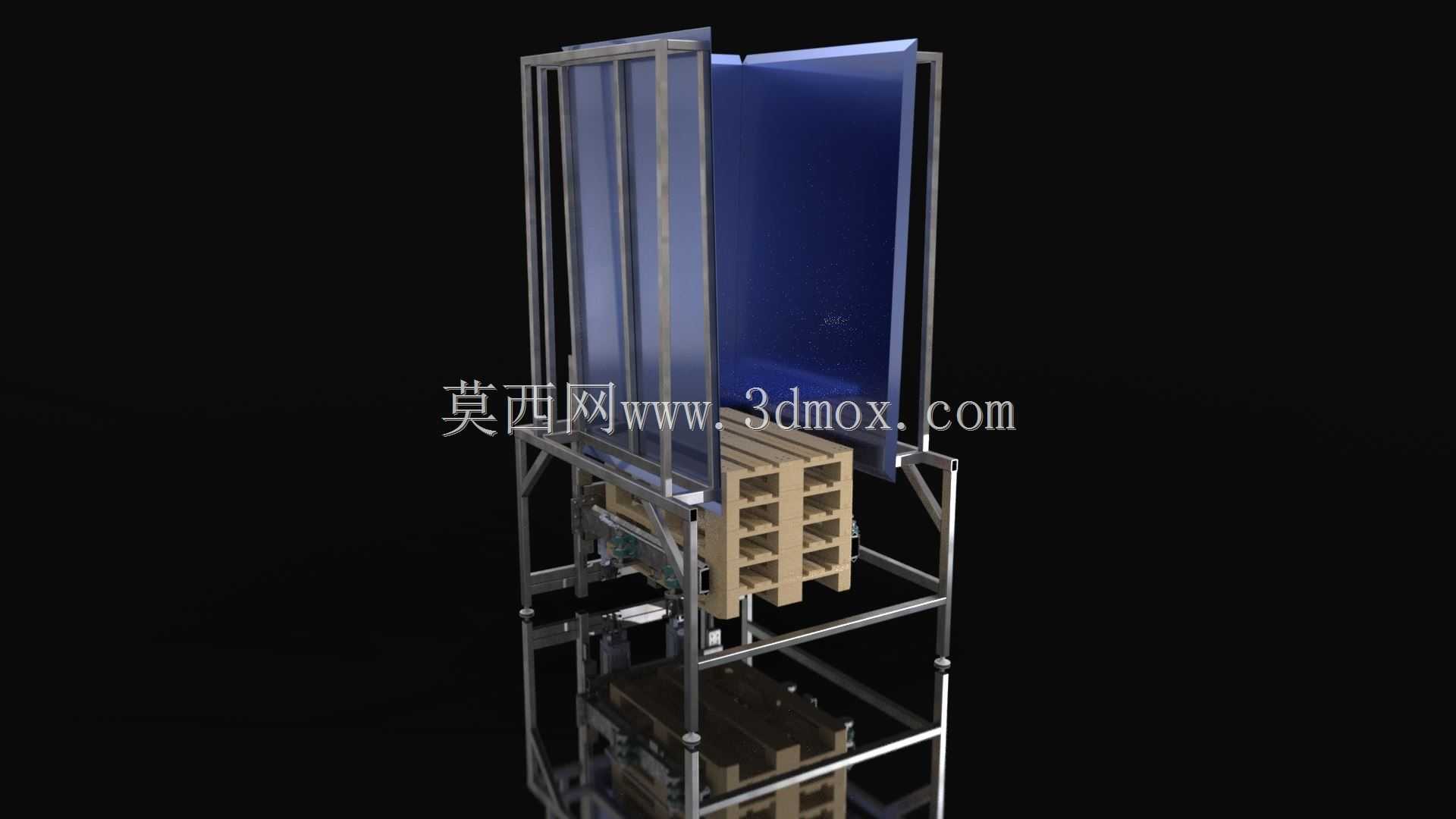

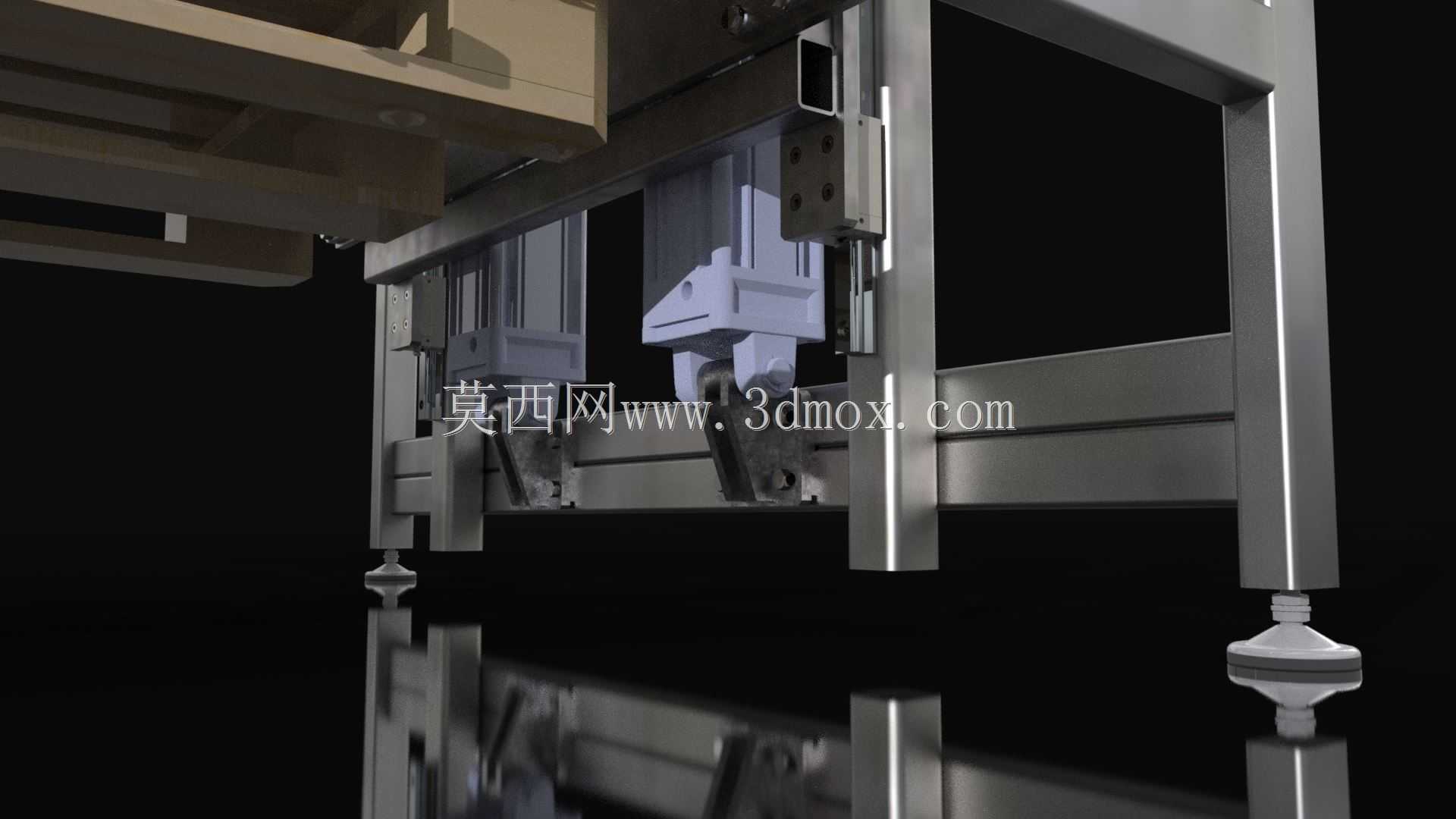

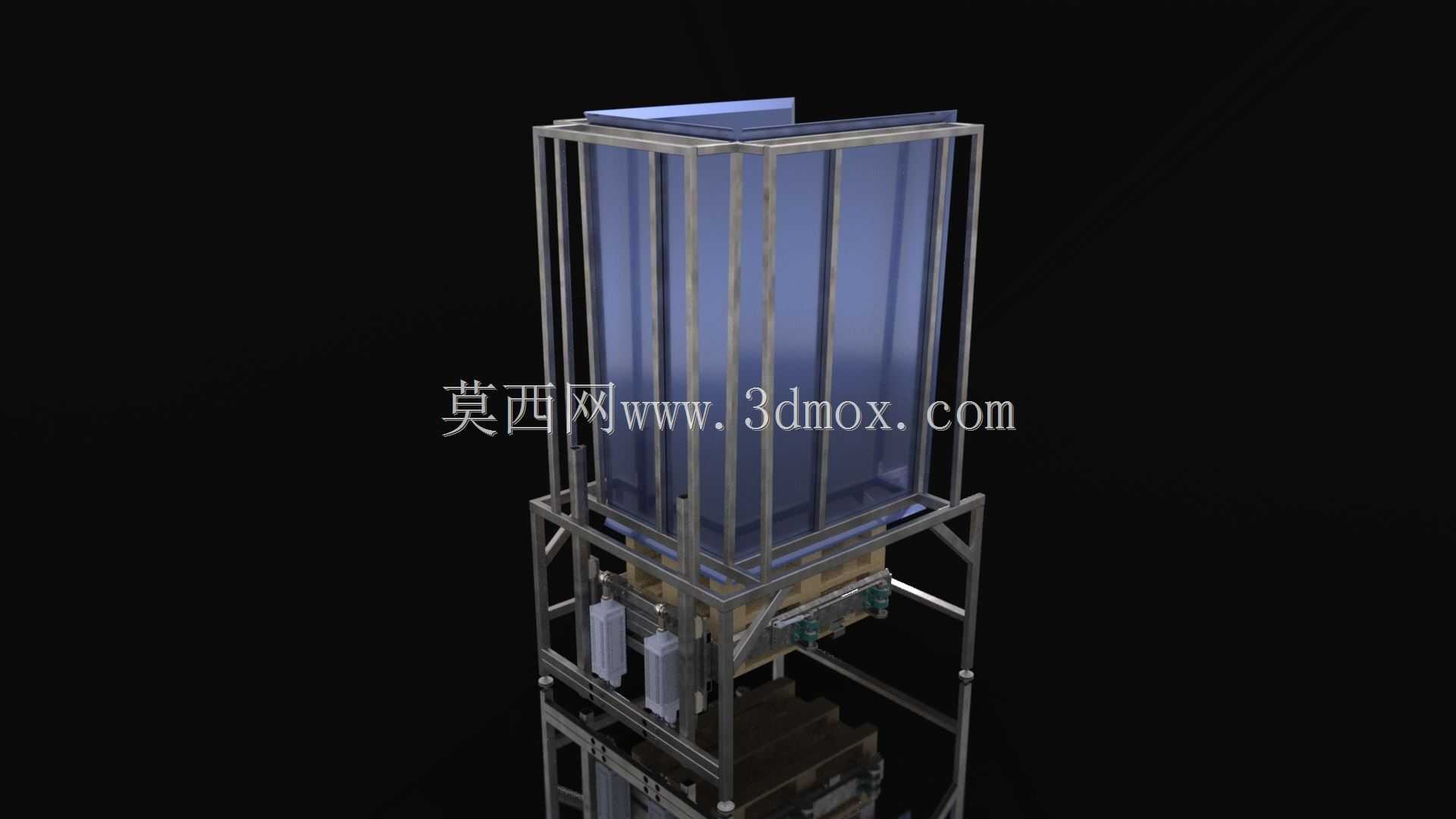

在快消、电商、制造类成品码垛工段，托盘供给的连贯性直接决定整线节拍上限，以往人工插空补托盘的模式，不仅需要作业人员反复在叉车作业区与输送线间往返，还容易出现托盘对位偏差、供料断档拖慢整线效率的问题，这款托盘分发设备正是针对这类痛点设计的专用供料装置。设备整体采用方管焊接框架作为承载主体，框架上部设置竖直的托盘堆叠仓，可一次性容纳多叠标准木质或塑料平托盘，堆叠仓内侧设置有导向限位条，避免托盘堆叠过程中出现偏斜卡滞，框架下部集成了托盘承托、逐次下放的执行机构，执行端采用带定位挡块的承托爪，配合气缸驱动的升降与伸缩动作，可实现单张托盘的精准分离与下放，不会出现一次落多张托盘的故障。设备安装时需匹配现有码垛输送线的进料端高度，底部预留有叉车叉取位，可通过叉车直接完成整叠托盘的上料补仓，无需额外配置吊装设备，框架侧面预留有与输送线控制系统对接的信号接口，可直接接入整线的PLC控制网络，根据码垛工位发来的托盘需求信号，自动完成托盘的下放、对位，将托盘精准输送至码垛工位的指定位置，无需人工干预。设计过程中重点考虑了托盘堆叠的自重载荷，框架主体型材选型经过承重校核，可适配常规1200*1000标准工业托盘的满载承重需求，承托机构的动作行程经过反复模拟验证，可兼容不同厚度的常规商用托盘，设备整体的安装边界可根据现有输送线的宽度做小幅调整，侧方预留的维护空间可满足日常检修、易损件更换的操作需求，无需拆解主体框架即可完成执行组件的维护作业。设备对接现有输送线时，仅需调整出料端与输送辊道的高度差，保证托盘下放后可顺畅进入输送线即可，无需对原有产线做大规模改造，适配性较强，可直接替换多数现有码垛线的人工供托盘工位，有效降低码垛工段的人工重复劳动强度，减少叉车在产线侧的频繁作业频次，提升整线的运行连贯性。
