适配川崎CP500机器人的全层码垛执行工装

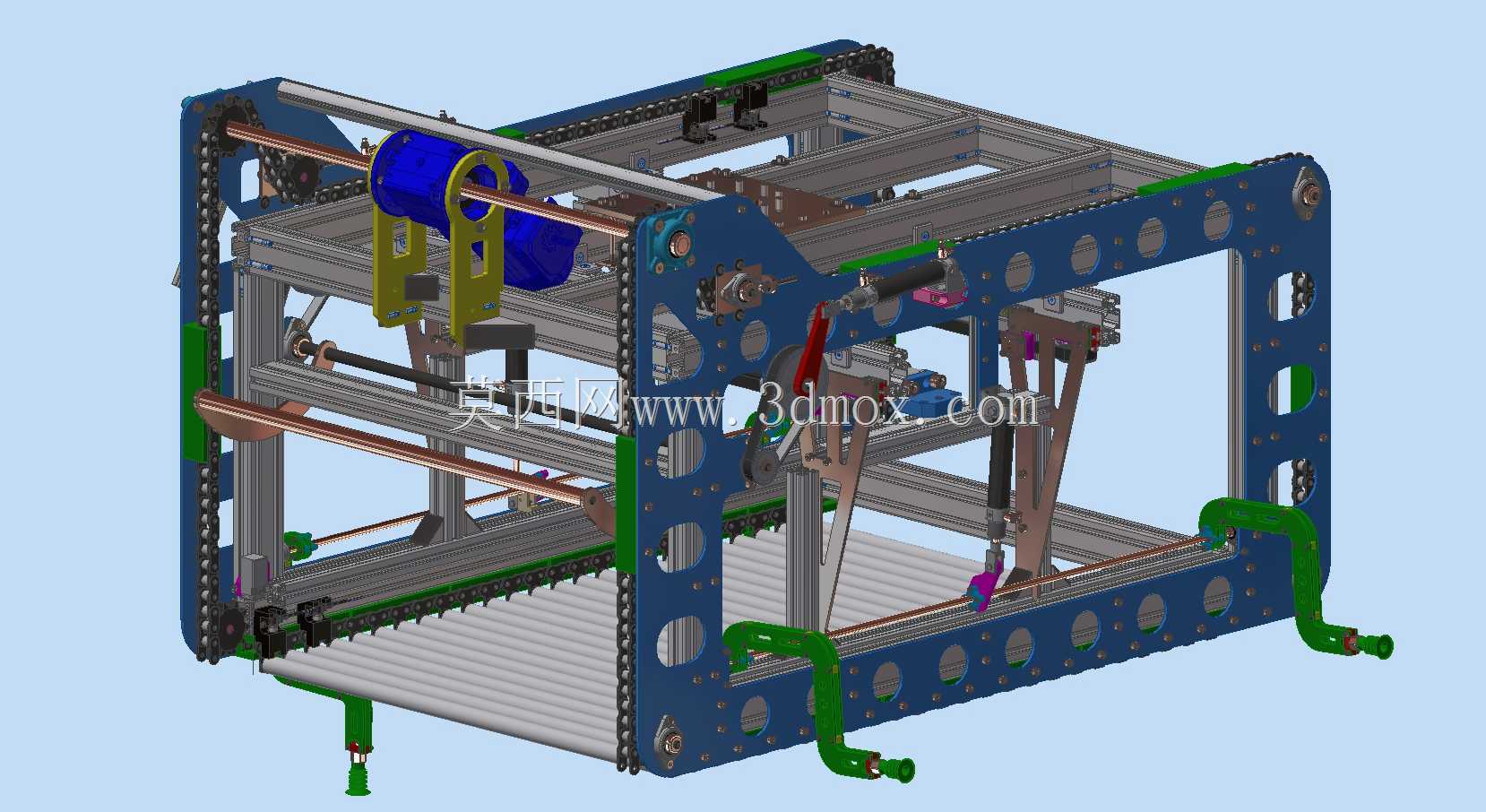

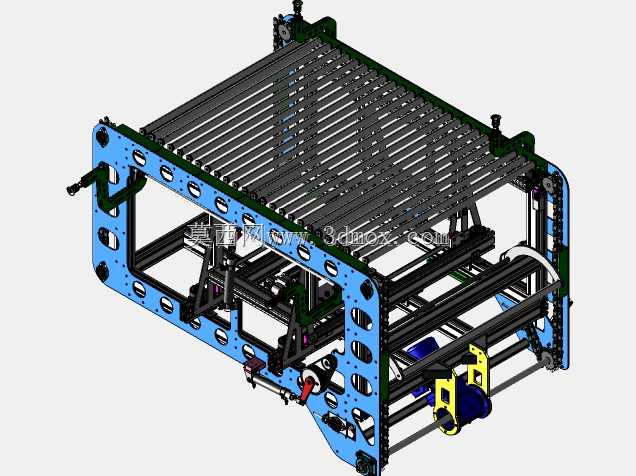

在包装物流、纸品加工、快消品生产的后段码垛工位，整层物料的抓取转运一直是效率提升的核心卡点，传统单吸盘或夹爪式末端执行器，要么无法适配整层欧标调色板规格的物料排布，要么在带纸板隔层的码垛场景下，无法同步完成纸板分离与整层物料夹持，容易出现纸板连带带起、物料层错位掉落的问题，这套适配川崎CP500机器人的全层码垛执行机构，正是针对这类场景做的定向结构优化。从安装边界来看，这套工装的整体负载适配尺寸为800x1200x420mm，刚好覆盖欧式调色板的标准物料摆放幅面，额定承载重量达到260kg，能够满足整层纸箱、袋装货品、板材类工件的转运需求，安装接口直接匹配川崎CP500系列机器人的末端法兰，不需要额外做转接板的定制加工，现场安装时只需要对接气路与到位信号线路，就能完成调试投入使用。结构设计上，整套工装采用框架式铝型材搭配钣金侧板的主体结构，在保证整体刚性的前提下尽可能降低自身重量，避免占用过多机器人的有效负载配额；两侧布置的同步链传动机构，带动底部承托辊道做升降开合动作，当工装下行到物料层上方时，真空夹持器先接触物料表面完成负压吸附，侧边的纸板分离器同步动作，将层间的隔离纸板与下层物料做物理分离，避免抬升时带起下层纸板或物料，待真空压力达到设定阈值后，底部承托结构从两侧伸出，托住整层物料的底部边缘，抵消大重量物料搬运过程中的晃动惯性，即使是高速启停的机器人运动轨迹下，也能保证物料层不偏移、不掉落。气路管线全部采用侧置拖链排布，沿着框架侧边的绿色管路固定槽走线，避免运动过程中管线与工件、周边设备发生剐蹭，所有传动部位都预留了润滑注油点，日常维护时不需要拆解主体结构就能完成保养作业。针对不同厚度的物料层，工装的夹持高度可以通过调整链传动的行程限位做适配，真空吸盘的安装位置也预留了长条形调节孔，现场可以根据实际物料的排布密度，调整吸盘的数量与固定位置，不需要重新加工安装板，能够覆盖多数整层码垛的工况需求。在实际产线应用中，这套工装搭配机器人可以完成每小时80-100层的码垛作业，相比传统人工码垛或者单夹爪作业，效率提升超过3倍，同时避免了人工搬运大重量物料时的安全隐患，也解决了常规码垛末端无法处理层间纸板的痛点，尤其适合纸品印刷、包装仓储、食品饮料整箱码垛的工位使用。
