轻型壁传动轨配套翻转式变速传动结构

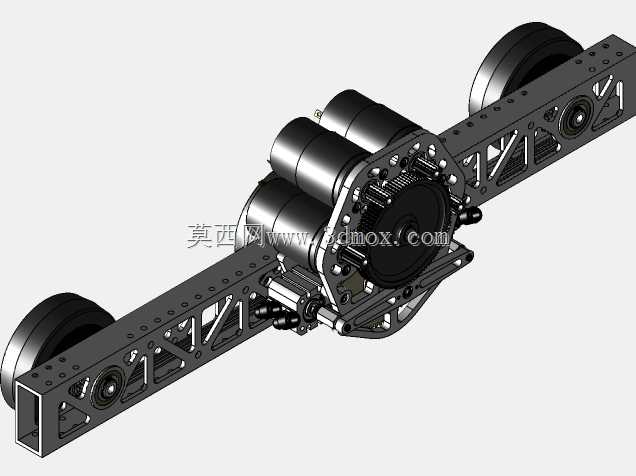

这套传动结构适配小型移动作业平台的动力传输需求，常见于竞技类机器人、小型巡检移动设备、窄空间作业载具的行走动力段，能够在有限的安装空间内完成动力减速、扭矩输出与轮组驱动的整套传动流程。结构采用双侧对称的轻型壁梁作为主体承载框架，梁体选用2英寸×1英寸截面的型材，壁厚控制在1/8英寸，在保证整体结构刚性的前提下尽可能降低自重，梁体上预制的阵列安装孔可灵活适配传感器、附属支架、防护外壳等外挂部件的固定需求，无需二次打孔加工即可完成拓展组件的装配。核心变速单元采用4组翻转式齿轮排布的变速结构，通过多组齿轮的啮合传动实现高转速动力输入到低转速大扭矩输出的转换，齿轮组的啮合间隙经过优化设计，既保证传动过程的顺畅无卡滞，又能抵消部分加工公差带来的传动误差，降低运行过程中的齿轮冲击噪音。传动轨内部集成管内链条传动结构，链条完全容纳在梁体的中空腔体内，避免外露链条在运行过程中卷入杂物、剐蹭外部构件的风险，同时腔体结构可对链条起到一定的防护作用，减少粉尘、碎屑对链条传动副的磨损，延长维护周期。两端轮组的安装位与梁体采用同轴定位设计，轮轴的安装基准与梁体的加工基准保持统一，装配时无需反复调整同轴度即可保证轮组的转动顺畅，轮组与变速输出端通过花键结构连接，传动过程中无打滑虚位，动力传递效率更高。设计过程中充分考虑了安装边界的限制，整体结构的横向、纵向安装尺寸都经过紧凑化排布，动力单元与变速结构直接集成在梁体中部，没有额外突出的安装结构，能够适配宽度较窄的载具底盘安装空间，梁体两端的连接位可直接与载具的主体框架通过螺栓固定，不需要额外设计转接支架。整套结构的受力路径经过优化，动力输出时的反作用力直接通过梁体传递到载具主体框架，不会在变速单元内部形成额外的应力集中，长时间高负载运行下也不会出现结构变形、齿轮错位的问题。日常维护时仅需拆开梁体侧面的检修盖板即可完成链条张紧度调整、齿轮润滑等操作，不需要整体拆解传动结构，能够大幅降低现场维护的工作量。
