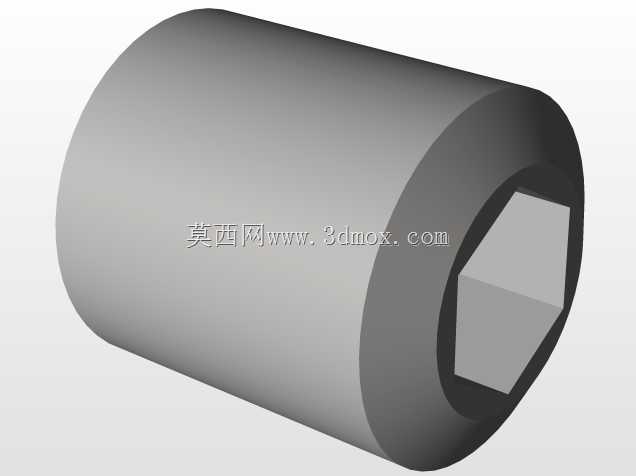

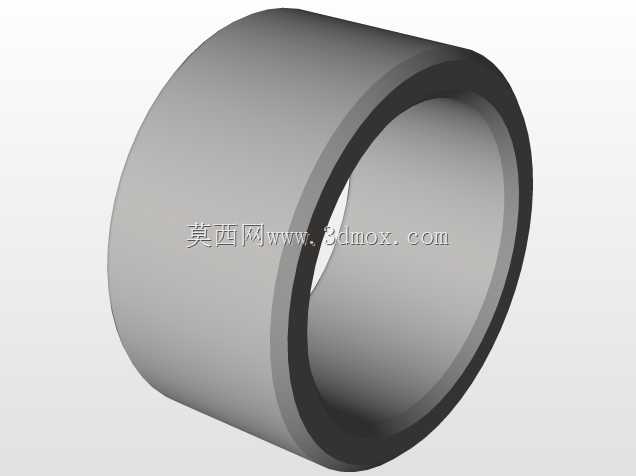

FK15滚珠丝杠端部支撑固定座结构

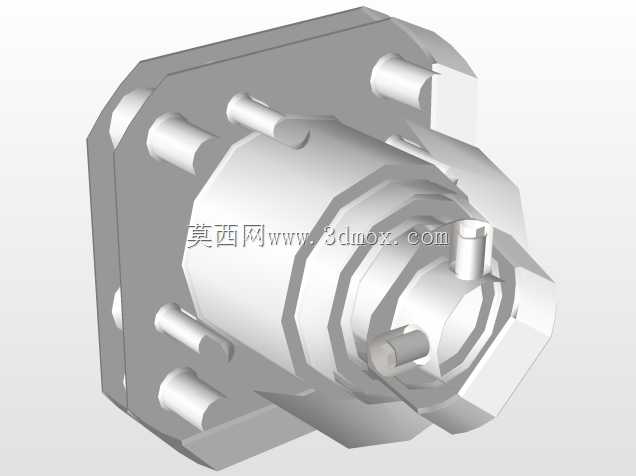

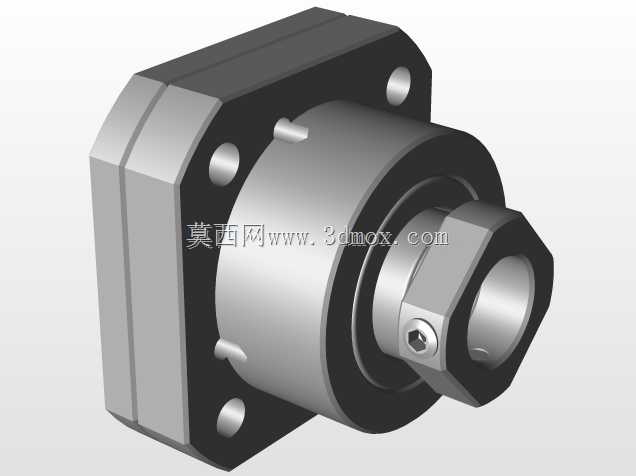

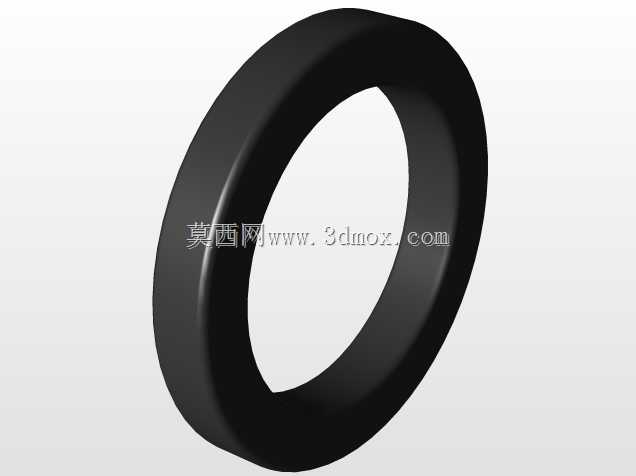

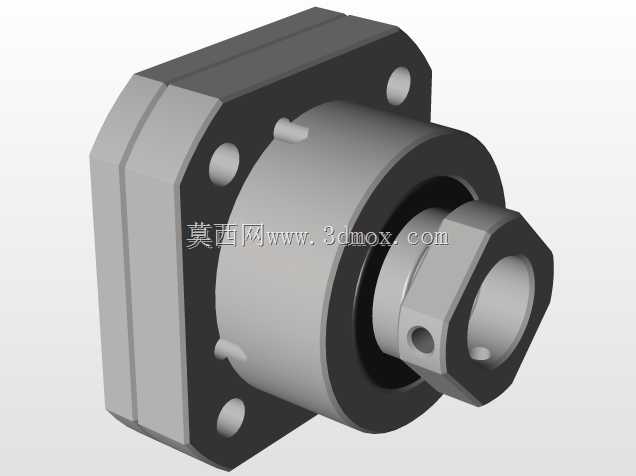

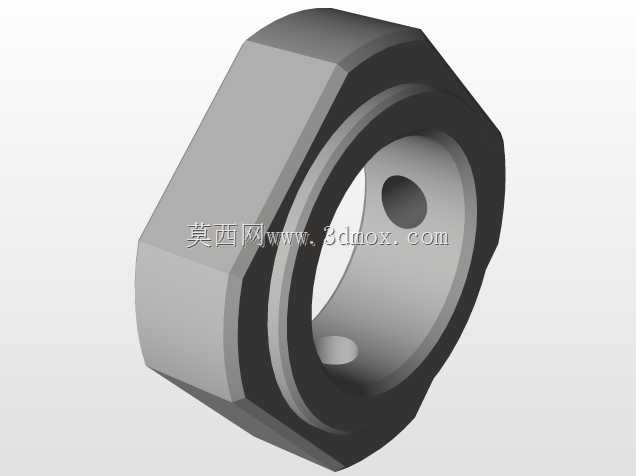

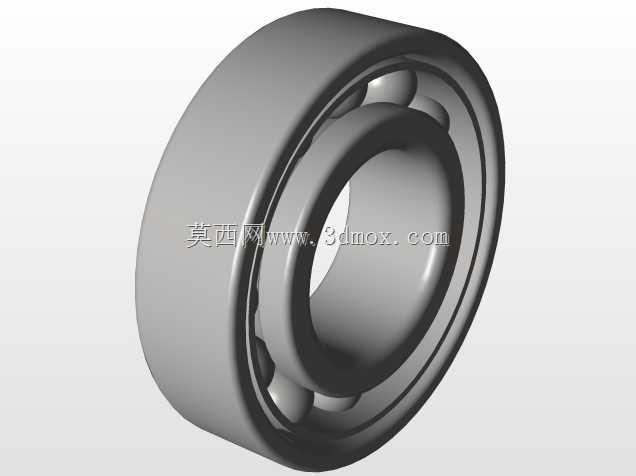

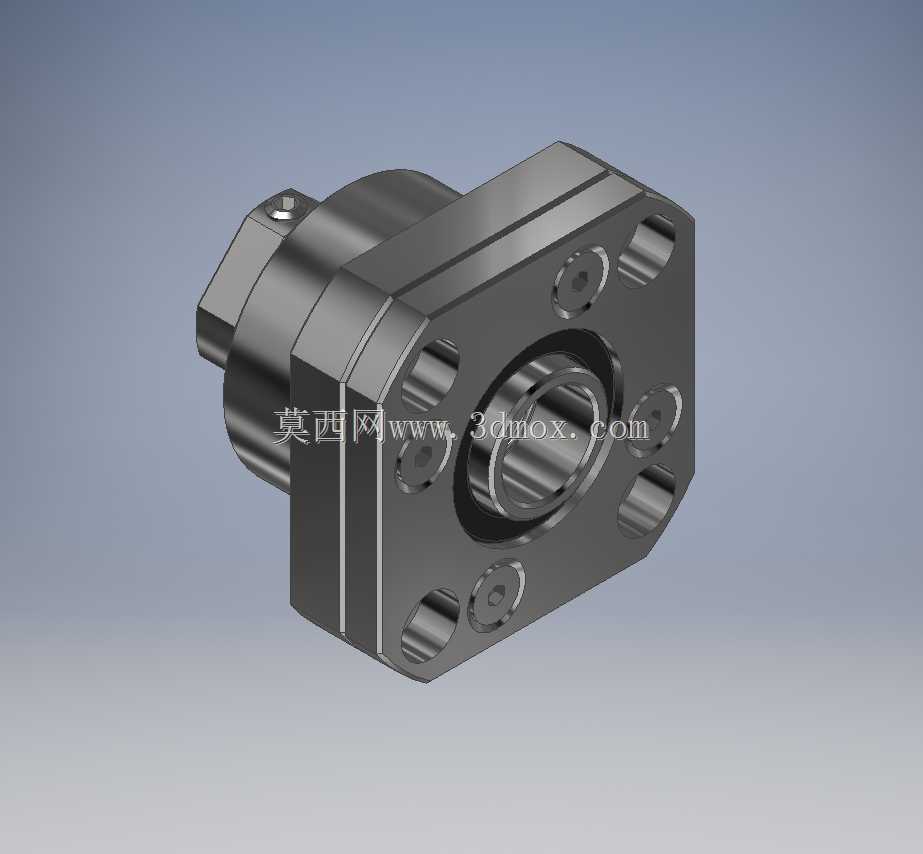

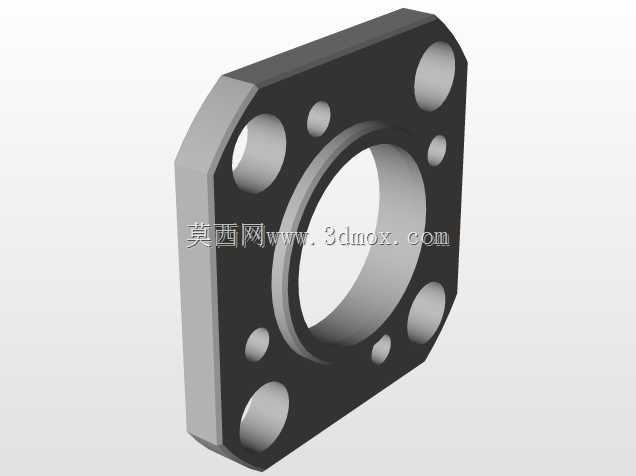

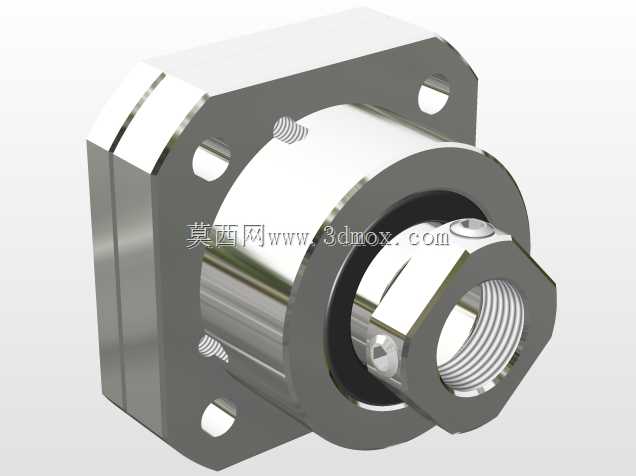

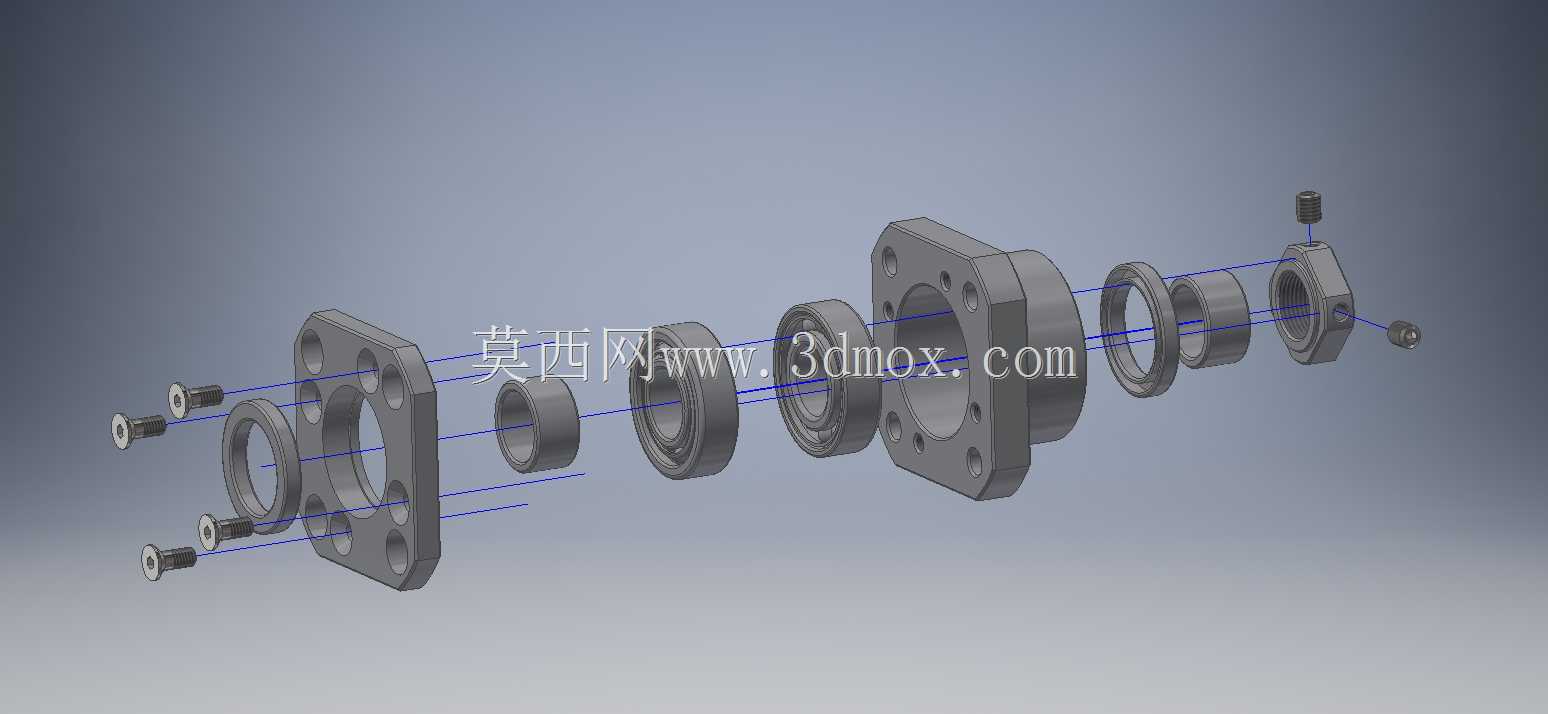

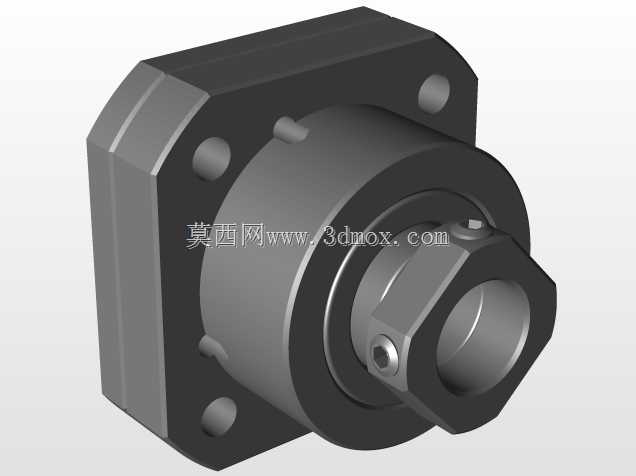

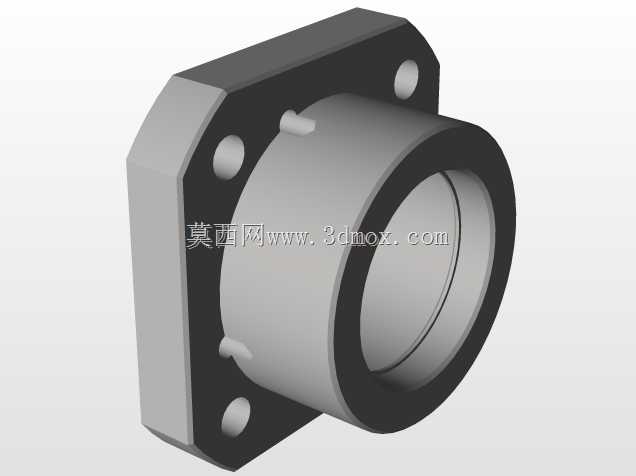

在自动化传动模组、数控进给轴、精密滑台这类需要直线往复运动的设备结构里，丝杠端部的支撑部件直接决定了整套传动副的运行精度与使用寿命，FK15规格的丝杠端部支架就是适配15mm公称直径滚珠丝杠的固定侧支撑组件。这类支撑座通常被布置在丝杠靠近驱动电机的一端，承担丝杠径向承载与轴向锁紧定位的核心作用，和另一端的浮动支撑座配合使用时，能抵消丝杠高速旋转产生的径向跳动，同时约束丝杠的轴向窜动，保证传动过程中进给位置的重复定位精度。从结构设计来看，这款支撑座采用法兰式安装基面，法兰面预留了六个对称分布的沉头安装孔，安装时可以直接通过内六角螺栓将支座固定在设备安装立板的加工基面上，法兰面的平面度公差控制在0.01mm以内，能保证安装后支座轴线与丝杠轴线的同轴度要求，避免安装偏斜带来的丝杠附加弯矩。支座内部集成了适配角接触轴承的安装腔，轴承位的加工精度直接影响支撑刚性，设计时腔体内径与轴承外圈采用过渡配合，装配时通过端盖压紧轴承外圈，轴承内圈则通过锁紧螺母与丝杠轴端锁固，能同时承受丝杠传动过程中产生的双向轴向载荷与径向载荷。在实际选型应用中，这款支撑座的安装边界需要提前匹配设备安装板的开孔尺寸，法兰端的外形轮廓为切边方形结构，相比圆形法兰能在有限安装空间内提供更大的锁紧接触面，同时切边结构可以起到安装防转的作用，不需要额外加装定位销就能避免支座在长期交变载荷下出现转动偏移。支座的伸出端为圆柱形定位止口，装配时可以直接插入安装板的预制定位孔中，能快速完成支座的初定位，降低现场装配的调校难度。针对不同的应用场景，这类支撑座在设计时还预留了密封结构的安装槽，内置的防尘密封圈可以阻挡加工过程中产生的切屑、切削液、粉尘进入轴承腔内部，避免轴承过早出现磨损失效，延长整套传动组件的维护周期。在3C检测设备、小型数控雕刻机、锂电生产输送模组这类对安装空间有严格限制的设备中，这款小规格支撑座的紧凑结构能有效缩减传动端的轴向占用尺寸，在保证支撑刚性的前提下，帮助设备实现整体结构的小型化设计。设计建模过程中，需要重点关注轴承安装位的同轴度、安装基面与轴线的垂直度公差，这些形位公差如果控制不当，会直接导致丝杠转动阻力增大、运行噪音升高，甚至出现丝杠抱死的故障。
