紧凑型多电机联动传动齿轮箱结构设计

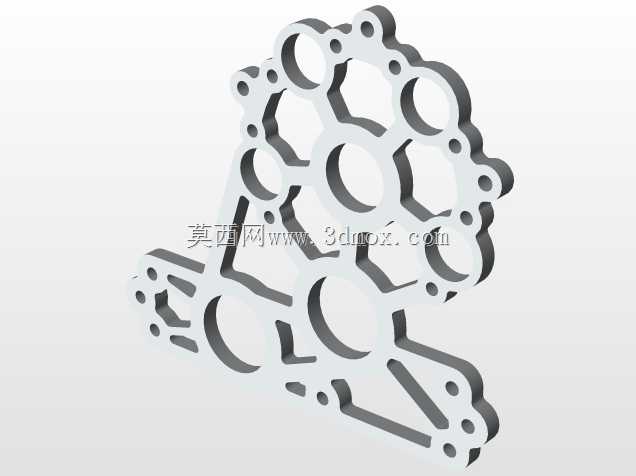

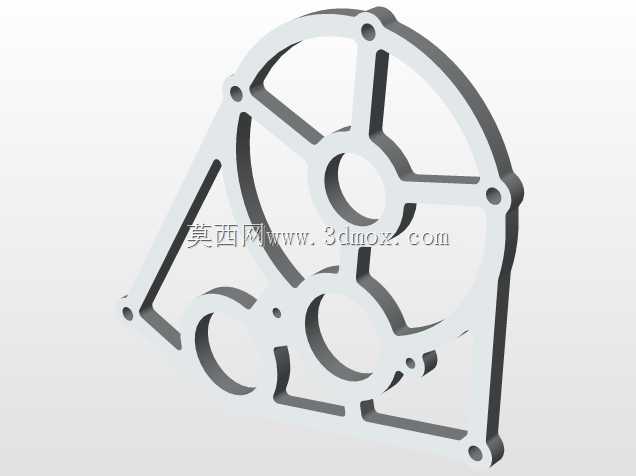

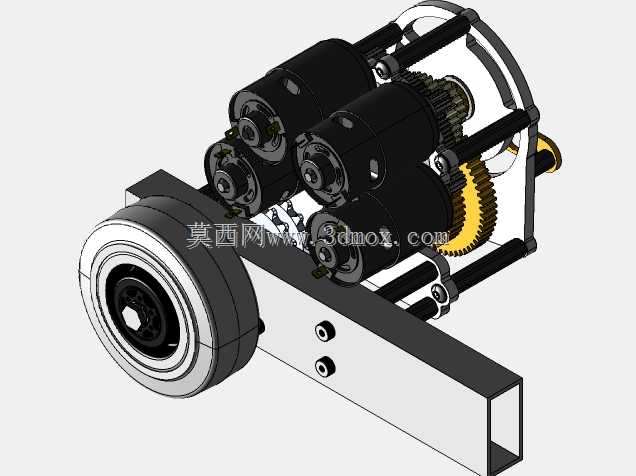

这款传动齿轮箱的设计初衷，是面向小型竞技机器人、桌面级动力模组这类对安装空间有严苛限制的应用场景，解决多动力输入耦合下的结构冗余问题。在小型移动机器人、竞赛类机械装置的动力布局中，往往需要多组动力源配合实现大扭矩输出与多档位切换，但常规的传动箱结构要么需要复杂的多工序加工，要么整体尺寸偏大，挤占设备内部的电池、控制板安装空间，这款结构正是针对这类痛点做的定向优化。从结构功能来看，该齿轮箱采用多电机并行输入的布局，通过定轴齿轮组实现动力的汇流与减速输出，输入端可适配常规的小型直流电机，输出端采用带轮毂的轴系结构，可直接连接行走轮或者执行端负载，省去额外的联轴器转接结构，减少传动链上的间隙累积。设计过程中优先考虑了加工可行性，所有结构件的加工面均适配数控铣削工艺，没有需要车削成型的复杂曲面或者特殊结构，也无需定制特殊成型刀具，常规的三轴数控铣床即可完成所有金属结构件的加工，大幅降低了小批量制作的门槛与加工成本。安装边界上，整体结构采用框架式布局，电机沿输出轴的径向排布，充分利用径向空间压缩轴向尺寸，输出轴的中心高与安装基准面的距离做了标准化适配，可直接匹配常规小型机器人的底盘安装孔位，安装法兰上的定位孔采用对称排布设计，支持正反两个方向安装，适配不同的底盘布局需求。齿轮组的排布做了错位优化，相邻齿轮的啮合间隙可通过安装座上的微调结构进行调整，无需额外添加张紧轮结构，既减少了零件数量，也降低了传动过程中的噪音与磨损。框架式的支撑结构在保证整体刚性的前提下，做了多处镂空减重处理，在不影响结构强度的位置去除多余材料，适配对自重有严格要求的竞技类设备场景。输入端的电机安装位采用嵌入式定位设计，电机装入安装座后通过侧面的顶丝固定，无需额外的电机支架，装配流程简单，后期维护更换电机时仅需拆卸对应位置的紧固件即可，无需拆解整个齿轮箱的传动结构。输出端的轮毂集成了轴承定位台阶，可直接安装标准深沟球轴承，支撑刚性足以承受大扭矩输出下的径向载荷，避免输出轴在重载下出现挠曲变形，保证齿轮啮合的精度，延长整套传动机构的使用寿命。
