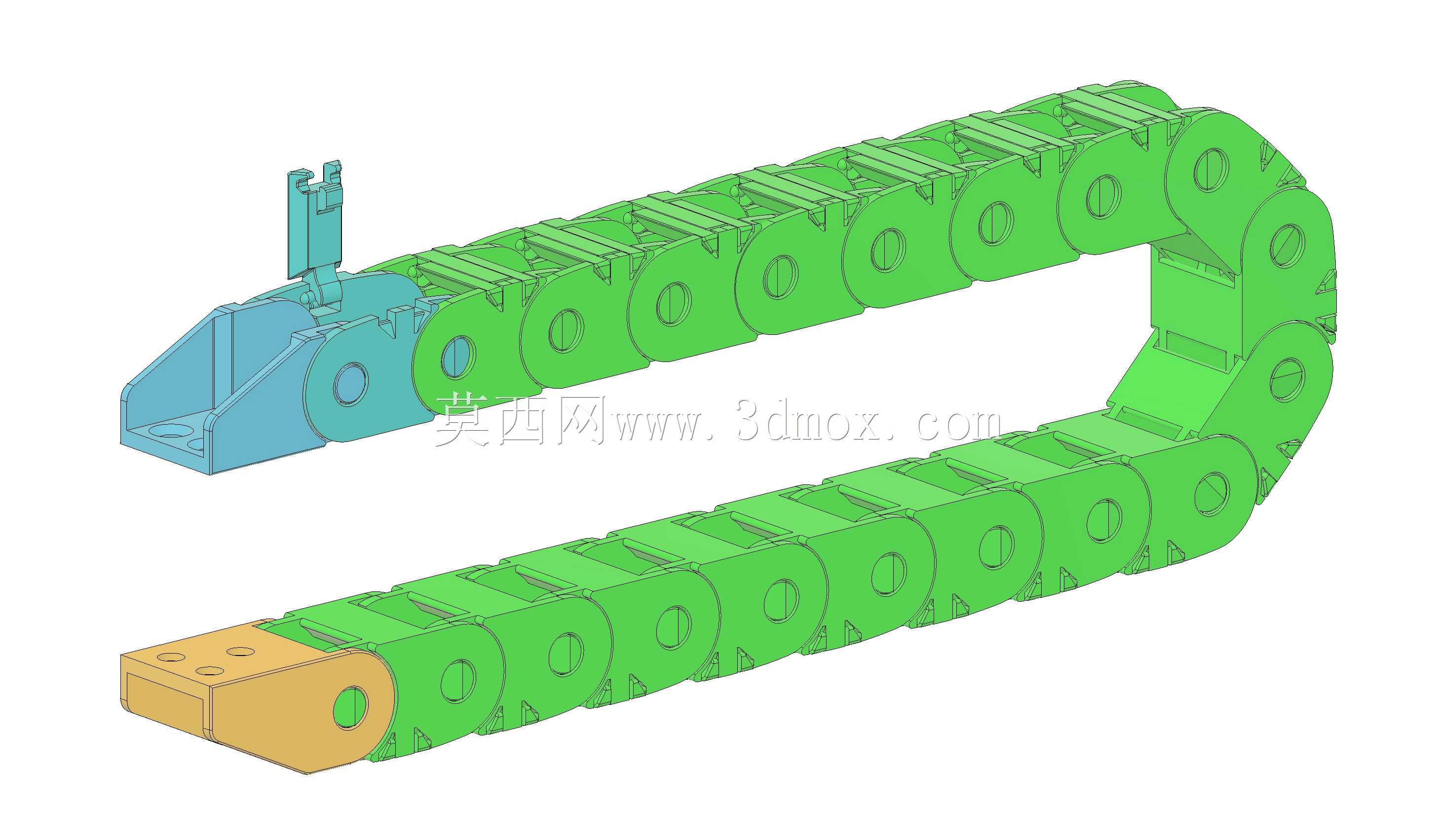

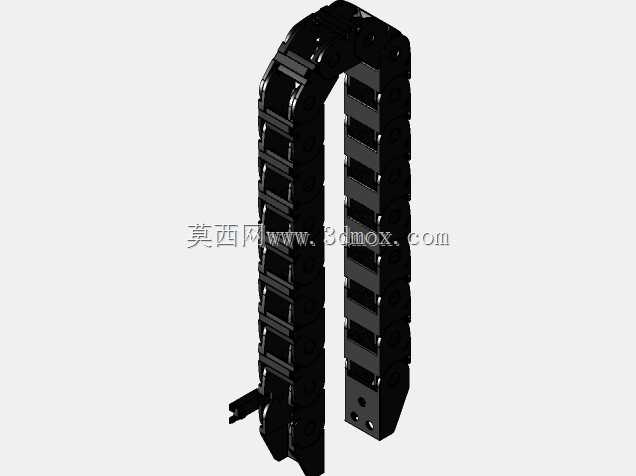

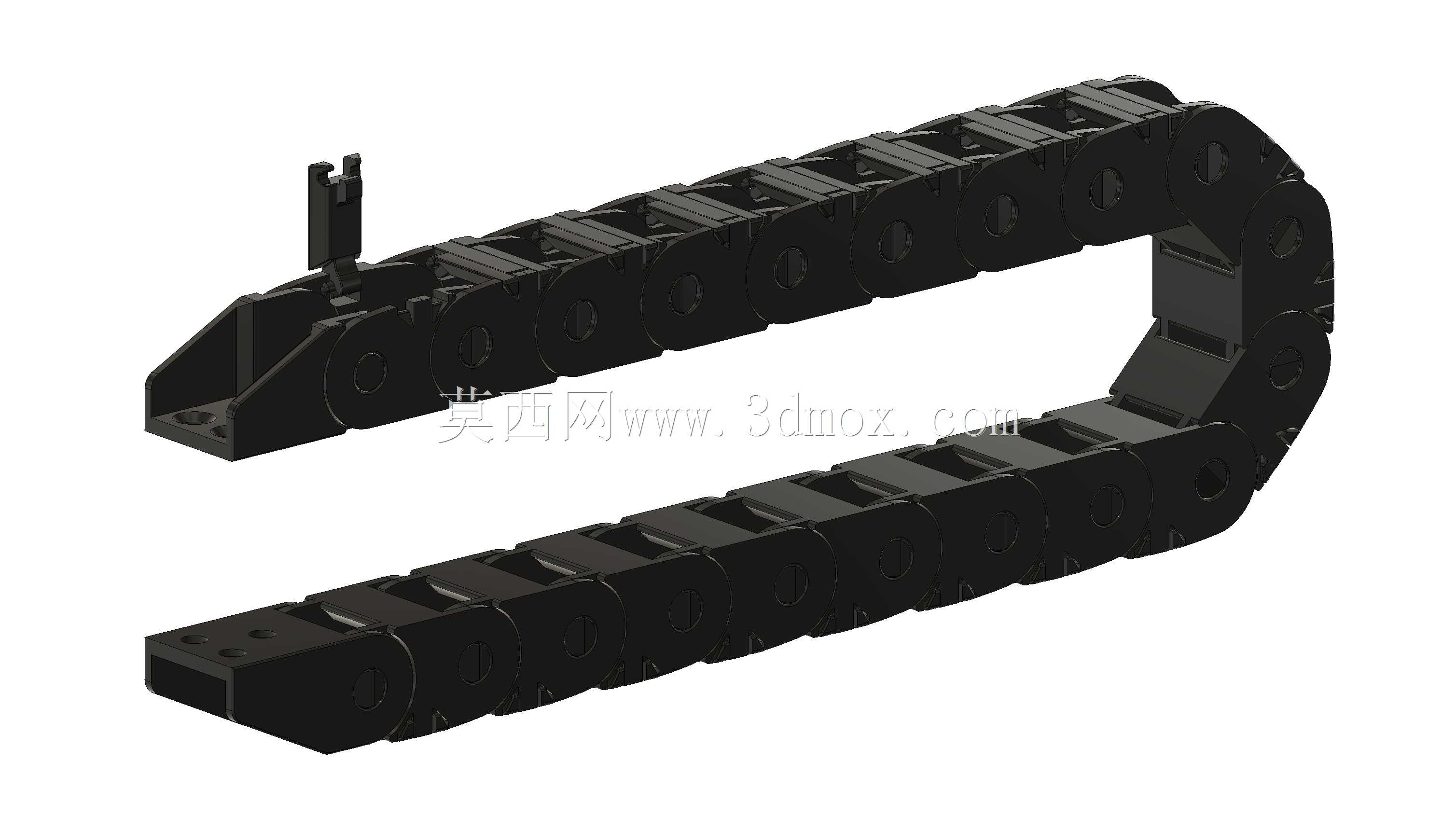

10x11mm开式工程塑料拖链结构设计

在自动化生产线、小型数控设备、桌面级3D打印设备、轻载检测仪器这类行程较短、线缆排布空间紧凑的设备场景里，线缆的往复牵引防护一直是容易被忽略却直接影响设备运行稳定性的细节——设备滑台往复运动时，随动的电缆、气管如果没有规整的导向防护，很容易出现互相缠绕、外皮磨损、弯折半径过小导致线芯断裂的问题，小规格开式拖链就是针对这类轻载、小安装空间场景设计的防护部件。这款10x11mm规格的开式拖链，内腔尺寸刚好适配3-5根直径2-3mm的信号线缆或者单根直径6mm以内的气动软管，整体安装边界控制得非常紧凑，不会占用过多设备内部的排布空间，很适合安装在小型模组滑台、桌面型自动化机构这类对安装尺寸敏感的位置。从结构设计来看，开式的结构设计是这款拖链最实用的特点，和全封闭拖链不同，它的上盖可以直接手动掀开，后期维护更换线缆的时候不需要把整段拖链从设备上拆下来，也不用穿线，直接把线缆放进内腔扣上盖板就能完成更换，对于需要频繁调整线缆、调试阶段经常改线的设备研发场景来说，能省不少拆装的时间。拖链的每一节链节都做了限位结构，弯折的时候会自动锁定最小弯曲半径，不会出现过度弯折夹伤内部线缆的情况，链节之间的转动间隙控制得很小，往复运动的时候不会出现明显的卡顿或者窜动，运行噪音也比较低，适合用在对运行静谧性有一定要求的桌面设备上。两端的安装接头做了一体化的固定孔位，可以直接用螺丝固定在设备的固定端和运动端，不需要额外搭配转接件，安装的时候只需要确认好拖链的弯曲半径预留空间，把固定端锁在设备机架上，活动端固定在运动滑台上，再把线缆规整放进内腔就能完成装配。设计这类小规格拖链的时候，首先要平衡的是链节的强度和弯折灵活性，壁厚做太厚会导致弯折阻力变大，滑台负载增加，壁厚太薄又容易在长期往复运动后出现链节断裂、卡扣松脱的问题，这款拖链的链节壁厚做了梯度设计，转动连接位置做了局部加厚，和线缆接触的内腔位置做了圆角打磨，不会划伤线缆外皮，同时每一节的转动阻尼控制得比较均匀，不会出现某几段过松或者过紧的情况，长期运行也不会出现拖链下垂、跑偏的问题。在实际选型的时候，要注意拖链的内腔尺寸需要比内部排布的线缆总外径大10%以上，给线缆留出活动余量，避免运动的时候线缆互相挤压，同时安装的时候要保证拖链的弯曲段处于无应力状态，不要强行掰扯拖链来适配安装位置，不然会加速链节连接位置的磨损，缩短使用寿命。这类小规格开式拖链因为安装方便、维护简单、占用空间小，在小型自动化设备里的应用非常广泛，不管是做新设备的结构设计，还是老设备的线缆防护改造，都是性价比很高的导向防护部件。
