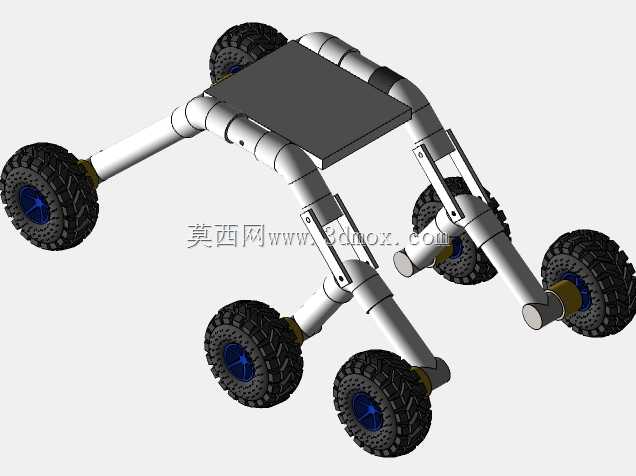

六轮摇臂式探测车行走转向悬架结构

该结构为非铺装复杂地形通行的轮式移动平台核心行走悬架单元，最初适配地外天体表面巡视探测场景，也可拓展用于灾后废墟搜救、野外地质勘探、山地物资运输等无规整道路的作业场景，核心作用是在地形起伏幅度大、路面附着条件不稳定的环境下，保证所有行走轮始终与地面保持有效接触，避免单轮悬空导致的牵引力丧失或车体侧倾失稳。整套悬架采用双侧独立摇臂布局，两侧主摇臂通过中央差速构件与车体承载平台连接，当单侧摇臂随地形抬升时，差速结构会带动另一侧摇臂对应下沉，自动将车体姿态维持在两侧摇臂俯仰角度的平均值区间，大幅降低车体在越障过程中的倾斜幅度，避免搭载的探测设备、作业载荷因姿态波动过大无法正常工作。每侧主摇臂分段连接前后转向架单元，转向架可相对主摇臂做小角度转动，端部集成驱动轮组，轮组采用大颗粒深花纹越野轮胎，配合蓝色轮毂的刚性支撑结构，可在松散沙土、碎石坡面等低附着路面提供足够抓地力。设计阶段优先考虑了结构的轻量化与可靠性，摇臂主体采用中空管式结构拼接，在保证抗弯抗扭强度的前提下降低整体自重，各铰接点位均预留标准转动副安装位，可直接适配标准轴承与铰接销轴，无需额外加工定制连接构件。安装边界方面，中央承载平板为标准矩形安装基面，可直接固定各类载荷舱、控制模块、能源单元，轮组向外伸展的轮距参数经过匹配校核，静态侧翻阈值可覆盖35度以上坡面通行需求，摇臂上下摆动行程预留充足，可越过高度不低于轮径三分之二的垂直障碍，转向动作通过摇臂端部的转向架转动实现，转弯半径可控制在车体长度的1.2倍以内，适配狭窄崎岖区域的通行需求。整套结构没有采用复杂的主动悬架控制元件，纯机械结构即可完成地形自适应动作，后期维护成本低，极端温度、强辐射等恶劣环境下的运行稳定性远高于电控主动悬架方案，除航天探测场景外，也可作为民用特种越野移动机器人的底盘参考结构，设计人员可根据实际载荷重量调整管壁厚度与轮组尺寸，快速适配不同载重等级的移动平台开发需求。
