双轴连续旋转高精度负载万向调节机构

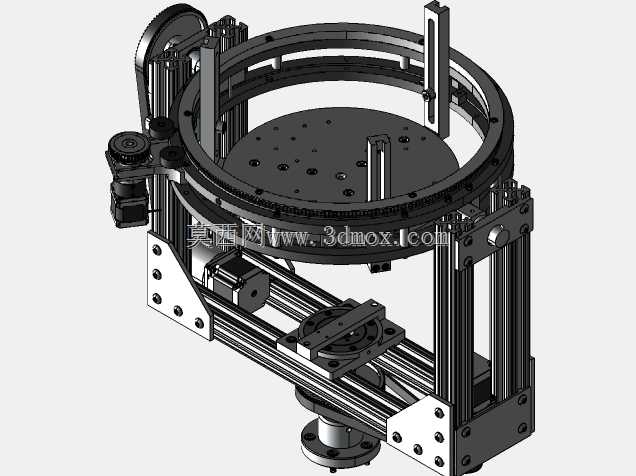

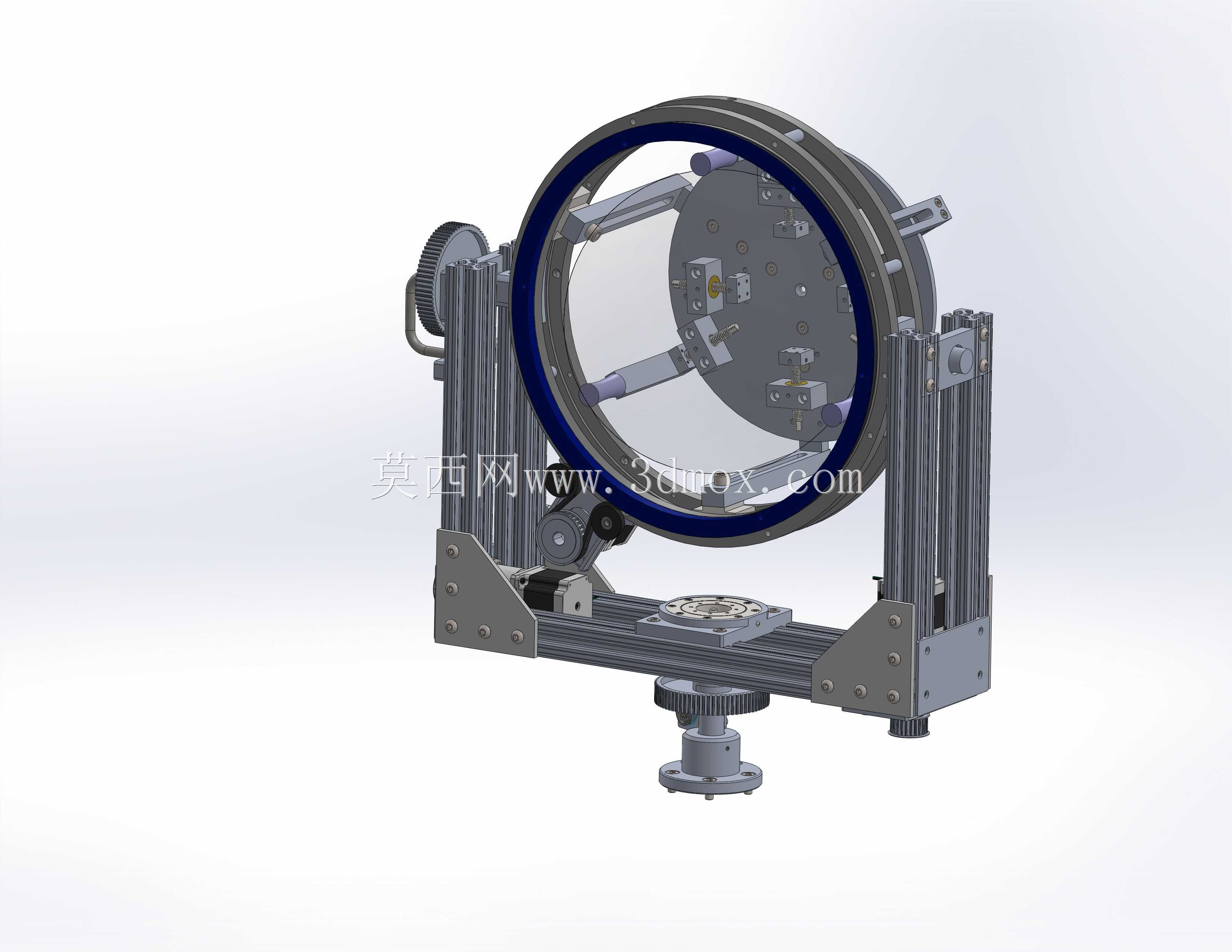

这类连续旋转万向调节机构，常出现在光学检测、航空航天部件地面测试、精密传感标定这类需要多自由度姿态调整的工位上，用来承载被测件完成全角度无死角的姿态切换，避免线缆缠绕导致的旋转角度限制。整套机构采用铝型材搭建主体支撑框架，兼顾结构刚性与组装调试的便捷性，底部预留标准法兰安装接口，可直接固定在光学平台、设备机架或者专用测试工装上，安装基准面与底部旋转轴的同轴度控制在0.02mm以内，避免高速旋转时出现偏心抖动。

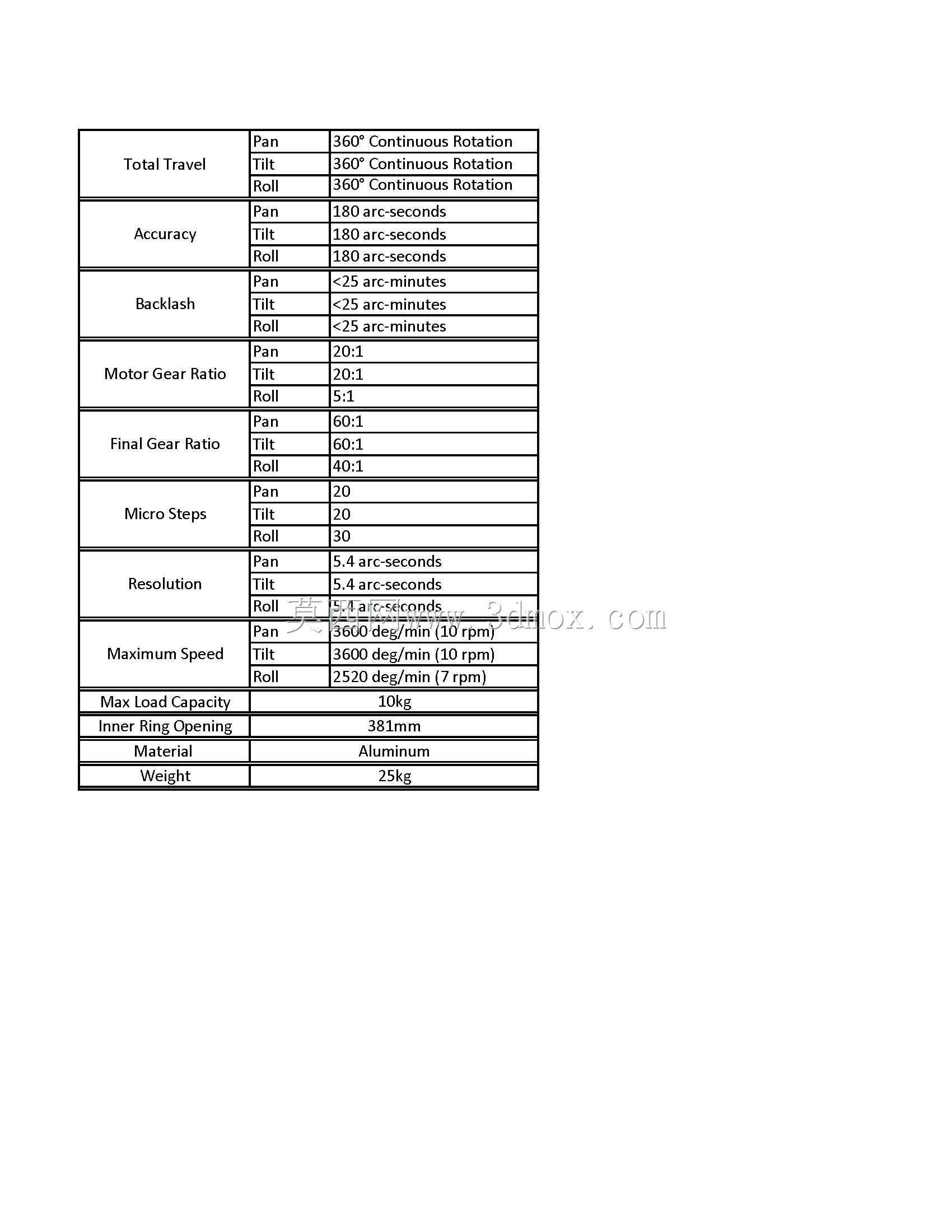

机构的两个旋转轴分别采用步进电机搭配同步带减速传动，减速比经过匹配计算，既保证10rpm的平稳旋转转速，也能在10kg额定负载下保持5.4弧秒的传动精度，不会出现反向间隙导致的角度偏差。旋转关节处集成导电滑环，动力线与信号线可穿过中空轴腔连接到负载端，实现360°连续旋转无走线干涉，不需要额外预留线缆弯折的冗余空间，能大幅缩小设备整体占用空间。

设计时优先考虑了负载安装的适配性，中间环形载物台预留了多组标准安装孔位，可通过转接板适配不同外形的被测工件，不需要重新加工定制载具。框架两侧的支撑座采用加厚角件与铝型材锁固，在侧翻90°的极限负载工况下，形变量控制在0.01mm以内，不会因为负载偏载导致轴系卡滞。底部旋转轴的支撑采用交叉滚子轴承，可同时承受轴向、径向与倾覆力矩，满足多姿态切换时的复合受力需求。

日常调试时，可通过两侧的手轮进行手动微调，也可连接控制器实现自动程控旋转，适配不同的测试流程需求。整套机构的走线全部隐藏在铝型材槽内，外观整洁无外露线缆，避免车间作业时线缆被剐蹭导致的信号中断或者安全隐患。轴系的密封结构做了防尘处理，可适配普通工业车间的使用环境，不需要额外加装防尘外罩就能长期稳定运行。
