三自由度并联三角洲机械臂结构设计

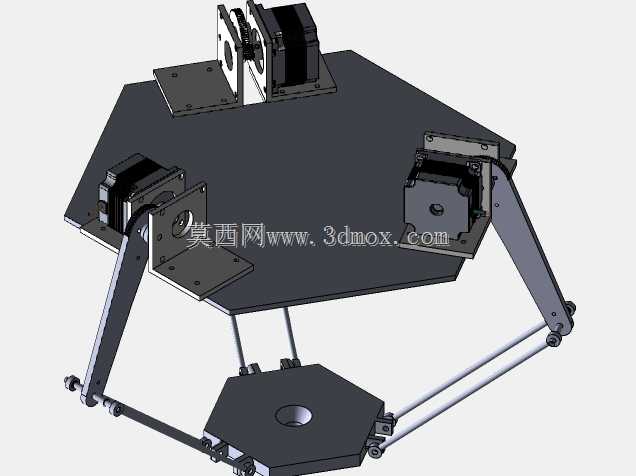

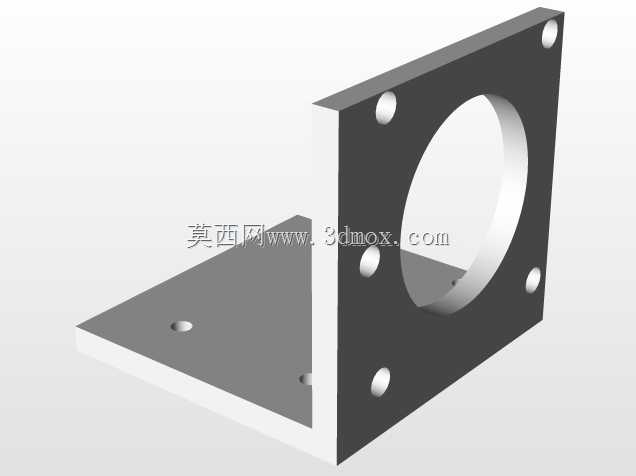

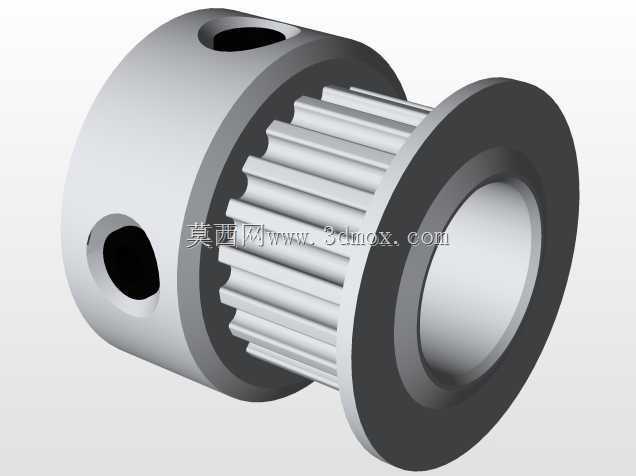

这款并联构型的执行机构，目前在轻工、食品、电子制造领域的高速分拣工位应用十分广泛，相比串联关节机械臂，它的运动惯量更低，动平台在工作空间内的高速往复运动精度保持性更好，适合小负载、快节拍的物料拾取、分拣、搬运作业场景。从结构布局来看，静平台采用正六边形钣金基座设计，三个驱动舵机沿基座周向120度均匀分布，每个舵机输出端连接主动摆臂，摆臂末端通过两组平行四边形从动连杆组与下方动平台铰接，这种平行四边形连杆约束可以保证动平台在整个运动行程内始终保持水平姿态，不会出现姿态偏转，适配吸盘、夹爪等末端执行器的安装需求，不需要额外增加姿态调整轴就能完成垂直方向的拾取放置动作。设计过程中优先考虑了安装边界的适配性，静平台上的舵机安装座采用独立模块化设计，每个安装座都预留了标准舵机的安装孔位，安装座与六边形基座之间通过螺栓连接，后期维护更换驱动部件时不需要拆解整个连杆机构，降低现场运维的拆装工作量。主动摆臂采用镂空减重结构设计，在保证臂杆抗弯刚度的前提下尽可能降低运动部件的重量，减少驱动舵机的负载扭矩，提升高速运动下的动态响应性能；从动连杆采用细杆搭配关节轴承的连接形式，关节轴承可以补偿连杆加工、装配过程中产生的微小尺寸误差，避免机构运动过程中出现卡滞、过约束的问题，同时降低连杆运动过程中的摩擦阻力。动平台同样采用六边形结构，中心预留了标准末端执行器安装孔，可以直接对接真空吸盘、微型气动夹爪等常用末端件，动平台的外接圆尺寸控制在合理范围，避免运动过程中与周边连杆、机架产生干涉。整个机构的工作空间为倒锥形区域，在设计选型阶段需要结合实际工位的物料分布范围，调整主动摆臂与从动连杆的长度比例，匹配所需的水平工作半径与垂直行程，安装时需要保证三个驱动轴的安装平面共面，周向角度偏差控制在允许范围内，否则会导致运动学解算偏差，降低末端定位精度。这类并联机构相比串联臂，在相同负载能力下整体结构更紧凑，安装时只需要固定上方静平台即可，不需要占用过多的工位侧面空间，适合在现有生产线的上方架设，完成流水线物料的快速分拣转移作业，在3C电子行业的小零件分拣、食品行业的包装物料拾取场景中，这类结构的节拍效率远高于同负载等级的串联关节臂。
