多工位工业机器人自动化检测输送工作站

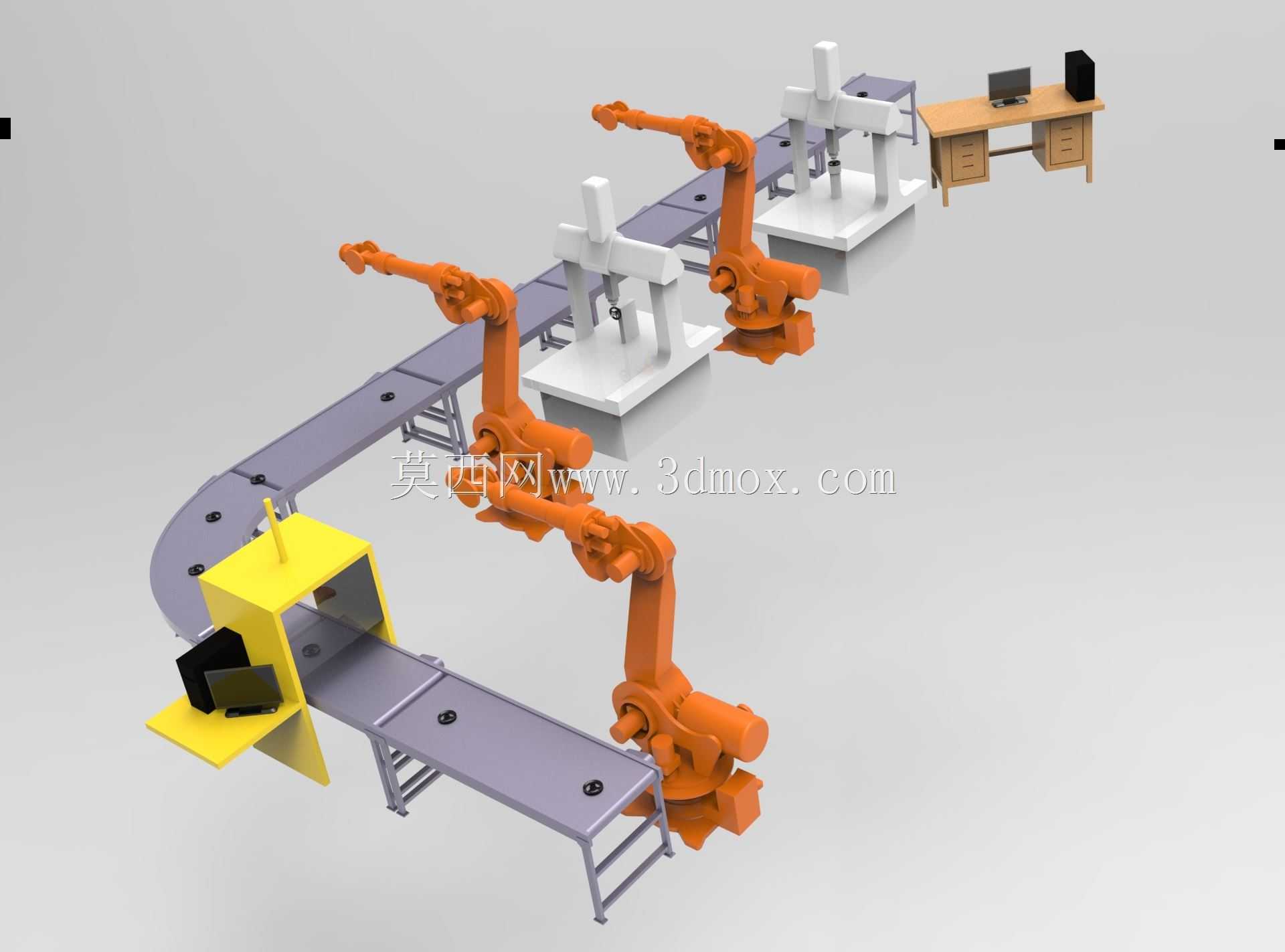

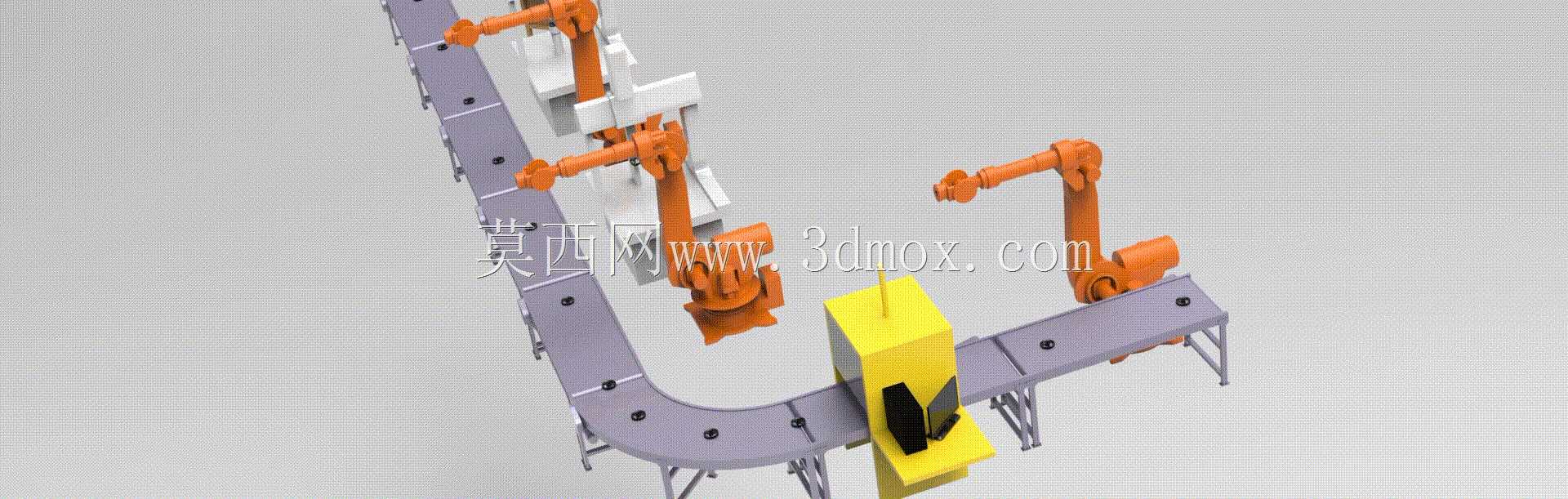

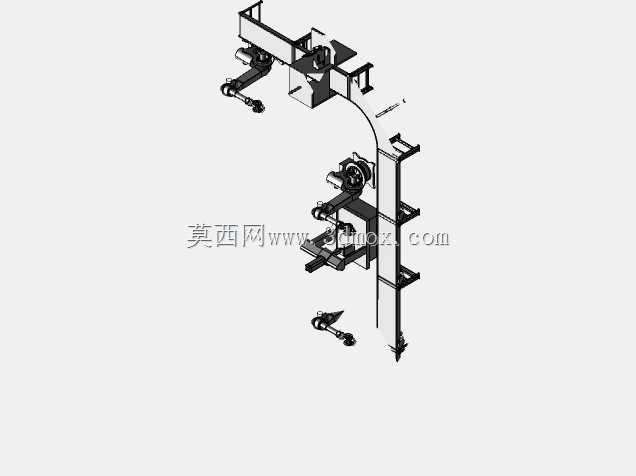

这套自动化检测输送工作站，主要面向3C零部件、小型五金件的在线尺寸检测、外观瑕疵分拣场景，可直接对接上游加工机床的出料端，替代传统人工上下料+人工检测的作业模式，适配多品种小批量的柔性生产需求。整套设备采用环形输送线串联三个作业工位，线体主体采用铝型材搭建框架，输送面高度统一设置为850mm，符合人体工程学的同时预留了底部电气布线、气动管路排布的安装空间，线体单侧预留150mm的维护通道，可直接嵌入现有车间产线布局，无需额外改造地面基础。三个作业工位均配置六轴工业机器人，末端可根据检测需求更换夹爪、视觉检测探头或者打标组件，每个工位旁设置独立的白色工装定位台，用于工件的姿态校正、临时缓存，定位台表面设置定位销孔与快换接口，可根据不同工件的外形快速更换定位治具，换型时间控制在15分钟以内。线体首端设置黄色的上料操作工位，集成了操作显示屏与控制按钮盒，操作人员仅需在上料位将待检测工件放置到输送载具上，后续的输送、工位流转、机器人取放检测、不合格品分拣动作均由系统自动完成，线体末端对接合格品出料台，可直接连接后续包装工序的输送设备。设计过程中重点考虑了机器人的运动干涉问题，每台机器人的作业半径覆盖范围做了边界限位，相邻工位的机器人动作区域设置安全互锁，避免运行过程中出现臂体碰撞；输送载具采用防静电POM材质制作，每个载具设置唯一的RFID识别点位，可全程追溯每个工件的检测数据与流转路径。线体侧边的黑色挡边用于防止工件在输送过程中滑落，底部配置可调脚杯，可适应车间地面±20mm的高度差，整套设备的总宽度控制在2200mm，长度根据工位数量可灵活拓展，单段线体的最大长度不超过6m，避免长距离输送带来的定位精度偏差。电气控制柜体集成在首端上料工位的下方，减少外部走线的暴露长度，气动管路采用拖链内置排布，避免长期运行过程中管路磨损漏气。每个检测工位预留了检测设备的安装接口，可直接对接影像测量仪、激光测厚仪等检测设备，检测数据可直接上传车间MES系统，实现生产数据的实时同步。
