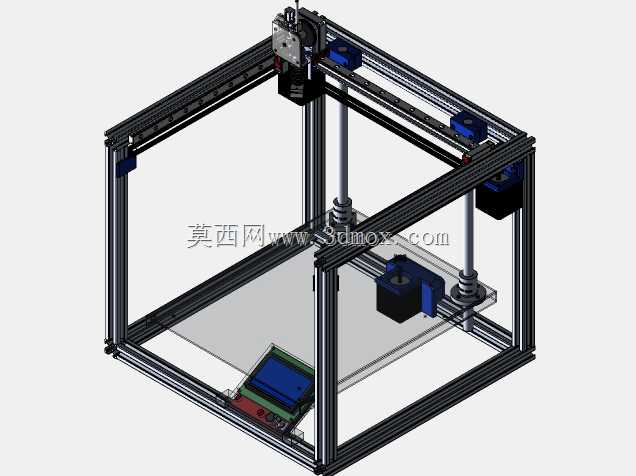

铝型材框架HBOT结构3D打印设备设计

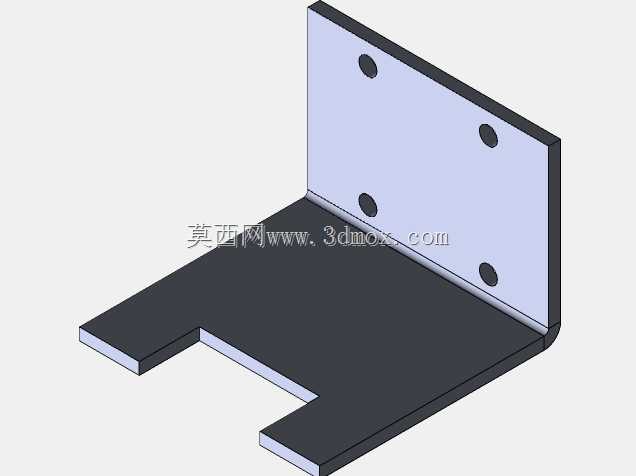

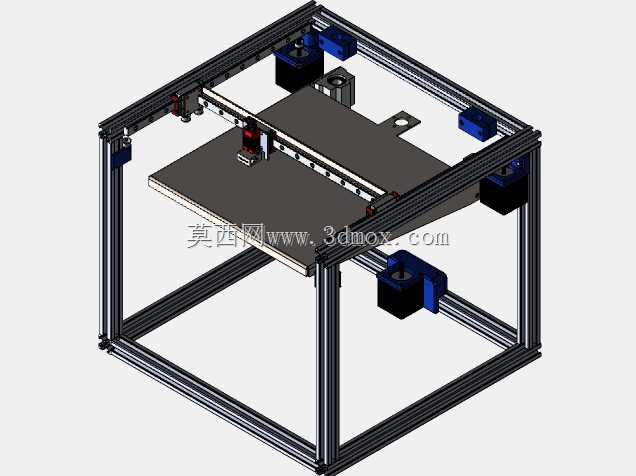

这款采用HBOT运动结构的3D打印设备，核心面向桌面级定制化零件加工、创客原型打样、小批量工装夹具制作场景，在教育实训、个人创作、小型工坊生产环节都能适配使用需求。设备整体框架采用工业铝型材拼接搭建，型材选型兼顾结构刚性与组装便捷性，所有连接点位采用标准角件与内置螺栓固定，无需复杂焊接工序，组装调试阶段可快速调整框架形位公差，长期使用后也能便捷维护更换变形部件。

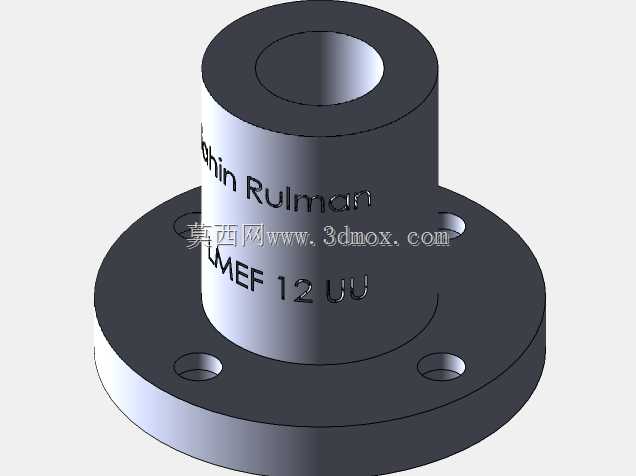

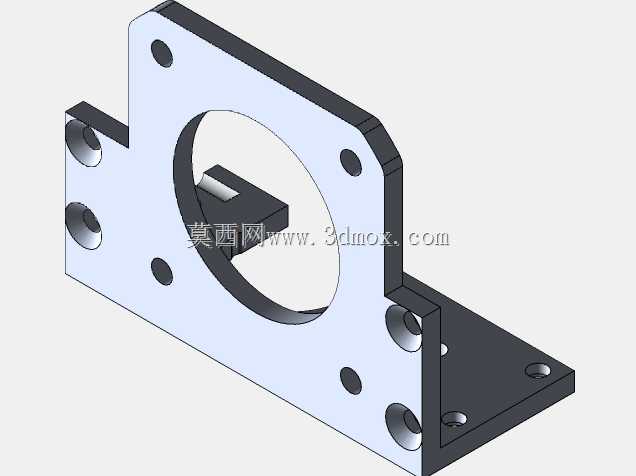

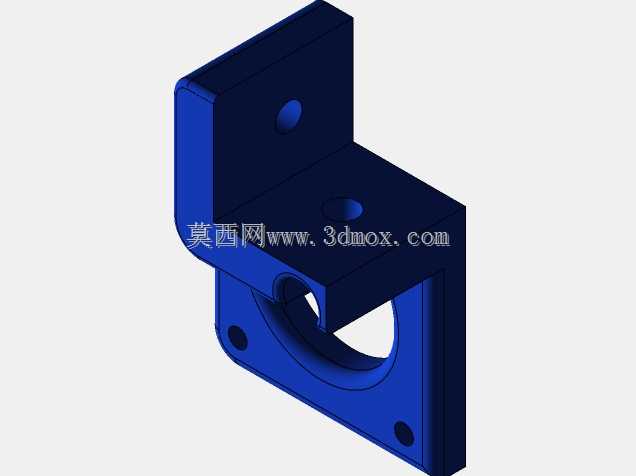

运动系统采用HBOT经典的单横梁XY联动布局，区别于传统十字轴运动结构，该设计将X向传动组件集成在Y向运动的横梁上，大幅降低运动部件的整体重量，高速打印时的惯性冲击更小，能有效提升打印过程的运动稳定性，减少层纹错位问题。X轴运动滑块搭载挤出与打印头组件，预留了E3D系列通用打印头的安装位，可兼容PLA、ABS、PETG等多种主流打印耗材，打印头的散热风道采用侧向导流设计，避免冷却气流直吹加热块造成温度波动。Z轴采用双丝杆同步传动结构，两根丝杆分别布置在打印平台后侧两端，配合直线光轴导向，平台升降过程的平行度可通过底部的调节螺母快速校准，有效避免单丝杆传动带来的平台倾斜问题，保障大尺寸打印件首层附着均匀性。

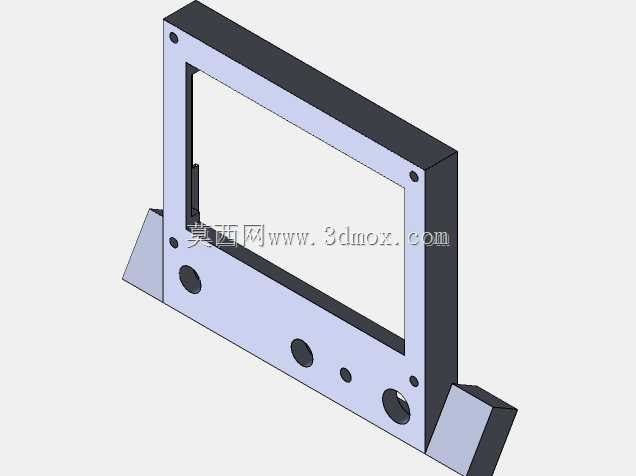

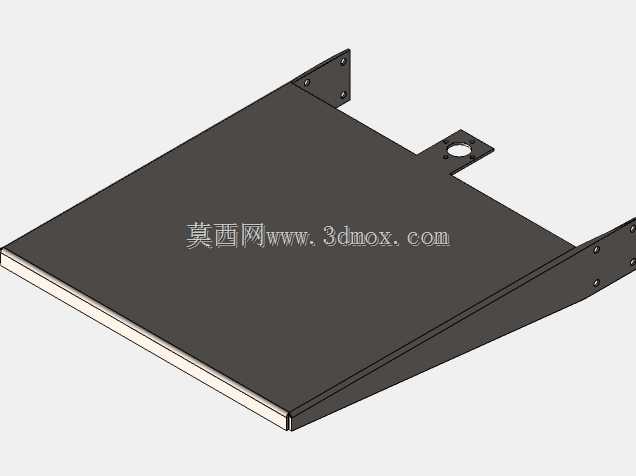

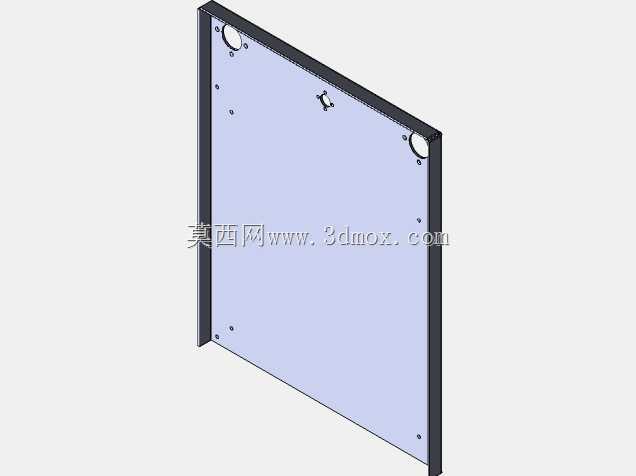

打印平台采用平板式安装结构，表面预留了柔性贴膜、玻璃平台的安装固定位，平台下方可加装加热模块，适配不同耗材的热床温度需求。设备底部预留了控制主板、电源模块的安装空间，走线槽沿铝型材内腔布置，所有运动线缆都通过拖链规整收纳，避免运动过程中线缆拉扯造成的接触故障。整机安装边界控制在桌面设备的常规尺寸范围内，无需额外预留过大操作空间，日常操作时正面预留耗材更换、平台调平的操作空间，后侧预留散热与走线空间即可满足使用要求。

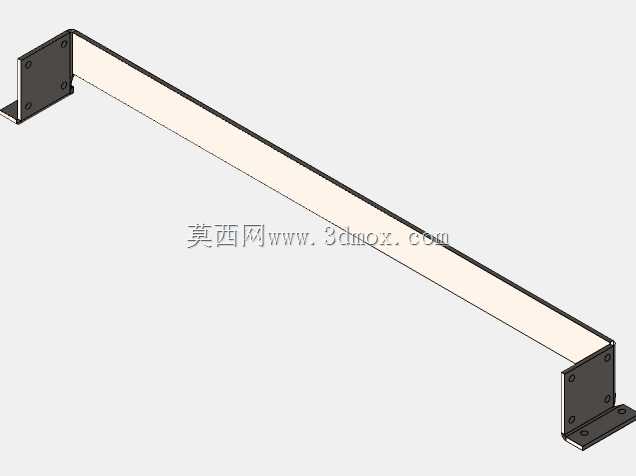

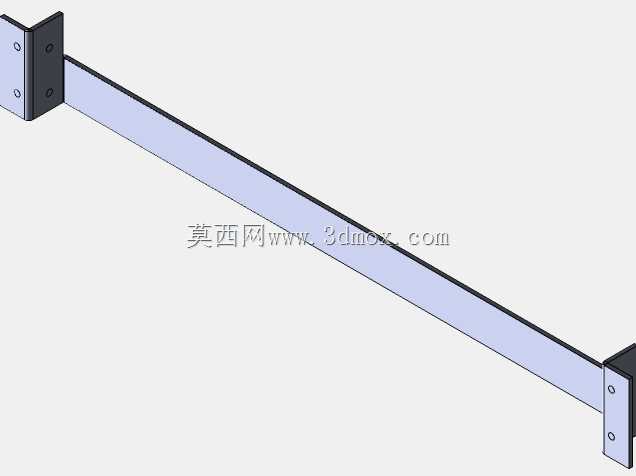

设计阶段针对运动部件的惯量匹配做了反复校核，横梁的型材截面选型经过刚性仿真验证，在Y轴全行程运动时横梁的形变量控制在打印精度允许范围内，传动同步轮的张紧结构采用外置可调设计，日常维护时无需拆解框架即可调整皮带张紧度，降低后期运维难度。
