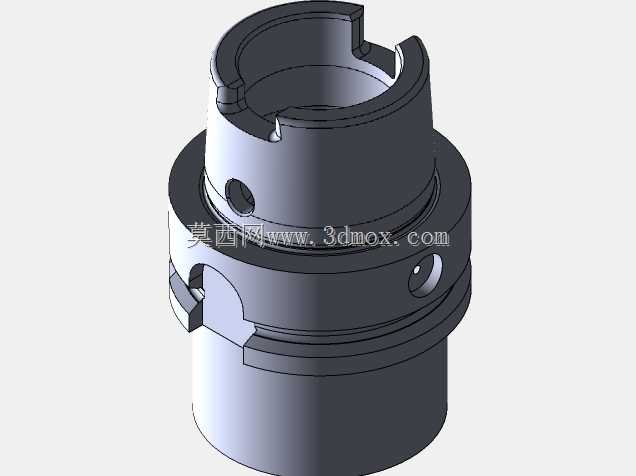

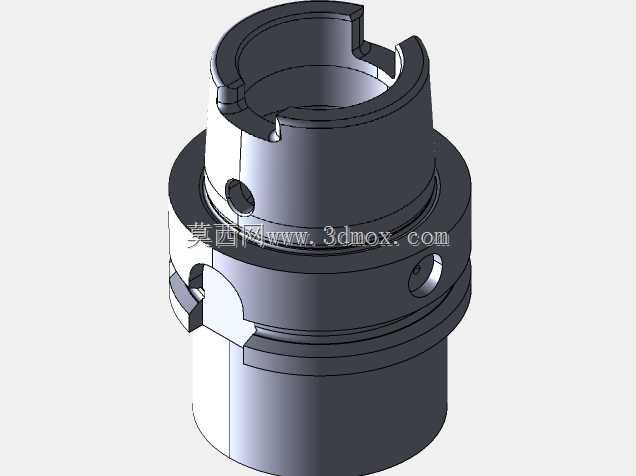

HSK-A63空心锥柄工具连接结构

在纳米光纤制备类精密设备的主轴端结构设计中，刀具与工装的快换连接精度直接决定了光纤刻写、对位环节的微米级加工稳定性，HSK-A型空心锥柄正是这类高转速、高重复定位精度场景下的核心连接部件。不同于传统BT刀柄的7:24锥度单面贴合结构，这款HSK-A63锥柄采用1:10的短锥设计，锥面与端面同时实现刚性贴合，在设备主轴转速突破万转时，不会因为离心力导致锥孔扩张出现刀柄窜动，这也是当初在设计光纤资本设备时放弃传统刀柄、选用该结构的核心原因。从实际安装边界来看，该锥柄的法兰端外径、锥部长度完全符合HSK-A63的标准接口尺寸，法兰盘上对称布置的驱动键槽可传递主轴额定扭矩，避免高负载下工具与主轴出现相对滑转，锥柄内部的空心结构一方面能减轻自身重量，降低主轴高速旋转时的动平衡校正难度，另一方面可配合主轴内部的拉爪机构实现内涨式拉紧，拉紧力直接作用在锥柄靠近端面的位置，让锥面与端面的贴合压力分布更均匀，重复安装时的径向跳动可以控制在微米级。在日常设备运维中，这种空心锥柄既可以配合自动换刀机构实现加工工序间的工具自动切换，也能在手动调试设备时完成工装的快速拆装，不需要额外的敲击或复杂锁紧操作，每次换刀后的定位一致性足够支撑精密光纤加工的对位要求。设计建模时需要重点关注锥面的形位公差控制，锥度偏差必须控制在标准允许的范围内，否则会出现拉紧后端面无法贴合、或者锥面配合过紧拆取困难的问题，法兰端的驱动键槽位置要与内部拉紧孔的方位严格对应，避免安装时出现键槽错位无法锁紧的情况，同时外圆上的工艺孔是用于动平衡校正时加装配重块的，建模时要保证孔位的对称度，减少高速旋转时的不平衡量。这类锥柄除了用在精密光纤加工设备上，也广泛适配各类高速铣削加工中心、精密磨床的主轴接口，不管是搭载切削刀具还是专用检测工装，都能提供足够的连接刚性与定位精度，尤其是在需要频繁换刀、加工节拍要求高的自动化产线设备上，双面定位的特性能长期保持换刀精度，减少因为刀柄定位误差导致的工件报废情况。
