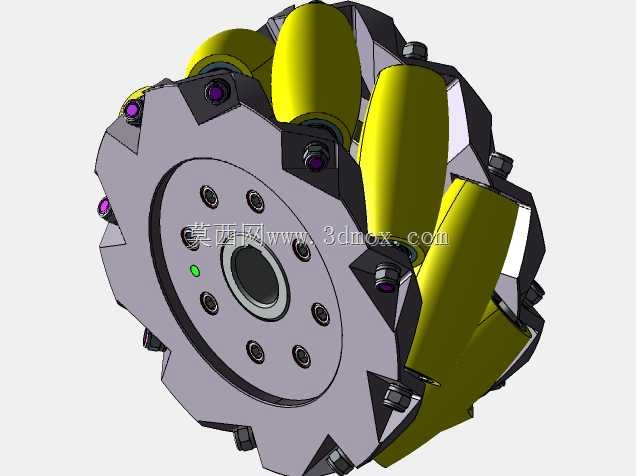

重载型麦克纳姆全向移动轮fi600结构设计

这款fi600规格的麦克纳姆全向轮，核心服务于大负载全向移动设备的行走需求，在智能仓储AGV、重载转运平台、窄空间作业移动设备、车间柔性生产线接驳台等场景中应用广泛，区别于普通定向轮、万向轮的运动逻辑，它能依托周边成角度排布的辊子结构，实现整车原地旋转、横向平移、斜向行进等全向动作，不需要预留传统车辆的转弯半径，能极大提升狭小空间内的设备移动灵活性。从结构设计逻辑来看，轮体主框架采用高强度合金钢加工成型，中心安装法兰预留了8个均布的螺栓安装孔，适配主流重载驱动轴的连接尺寸，安装端面做了精加工平面处理，能保证轮体与驱动输出端的同轴度，避免高速运转时出现偏摆抖动。周边排布的鼓形辊子采用高耐磨聚氨酯材质包覆，辊子轴线与轮体主轴线呈45度夹角布置，每个辊子都通过独立的销轴与轴承结构固定在轮架上，辊子可绕自身轴线自由转动，当四个同规格麦克纳姆轮按标准矩阵排布在底盘四角时，通过不同轮组的转速与转向差速匹配，就能解算出任意方向的合力，实现全向移动的功能。设计过程中充分考虑了安装边界的适配性，轮体外径600mm的规格，适配底盘最低离地间隙不小于80mm的安装需求，轮体总厚度控制在合理范围内，不会过度占用底盘侧面的安装空间，辊子外轮廓的包络面做了连续圆弧过渡，能保证轮体滚动过程中与地面的接触始终为连续面，不会出现普通麦克纳姆轮常见的行进颠簸问题。轮架上的固定螺栓采用内六角防松设计，每个辊子的安装位都做了定位止口，装配时不需要反复调整位置就能保证辊子的角度精度，后期维护时也能单独更换磨损的单个辊子，不需要整体拆解轮体，能大幅降低设备的后期运维成本。辊子材质的选择兼顾了承重能力与地面适配性，聚氨酯材质既能在环氧地坪、水泥地面、钢板地面等常见工业地面上稳定行走，不会刮伤地面涂层，也能提供足够的摩擦力，避免设备启停、转向时出现打滑问题，轮体主结构的强度冗余按照3倍额定负载做校核，能满足重载场景下的长期使用需求，不会出现轮架变形、辊子脱落等故障。
