显微镜物镜光学组件结构设计

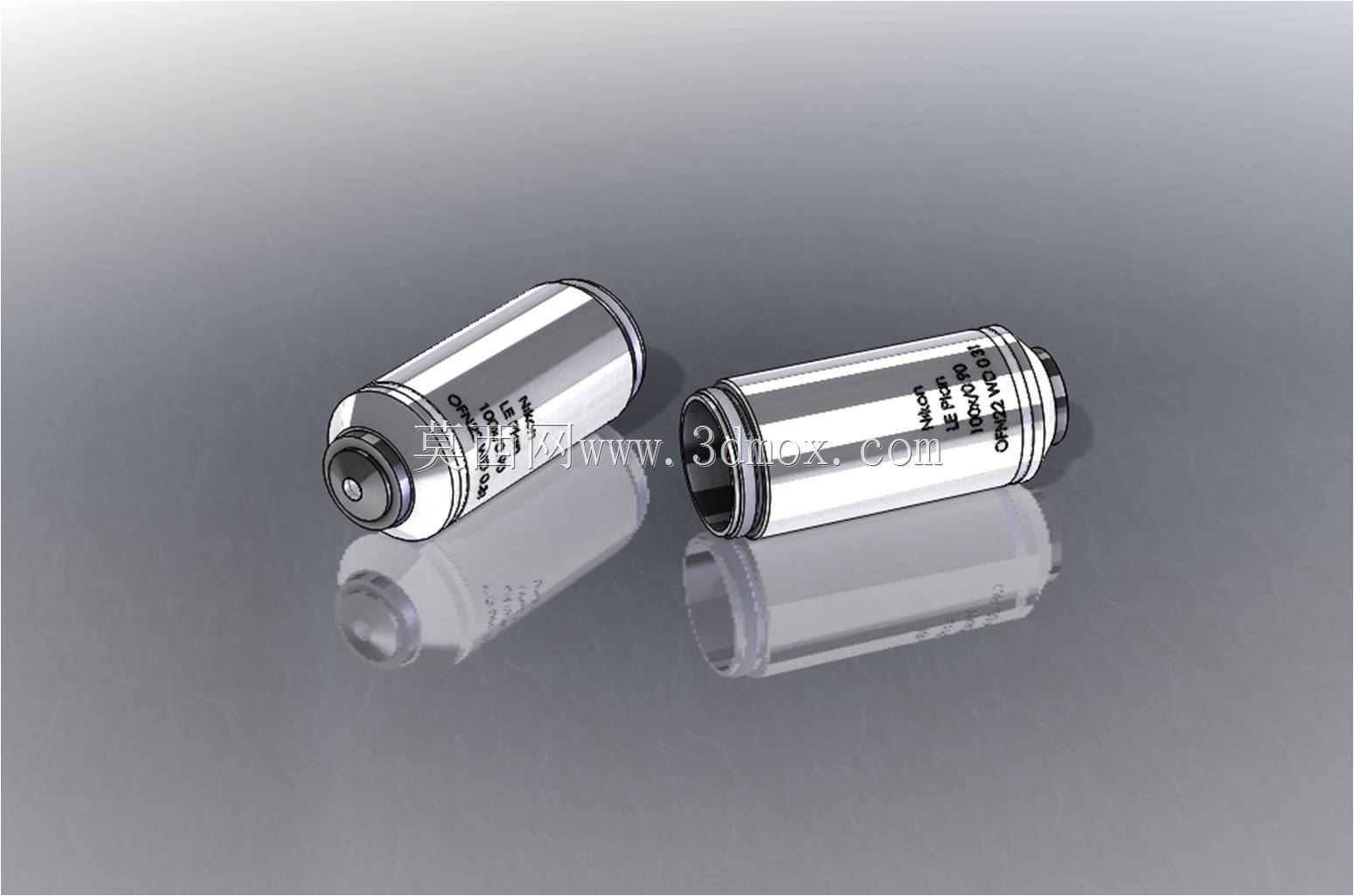

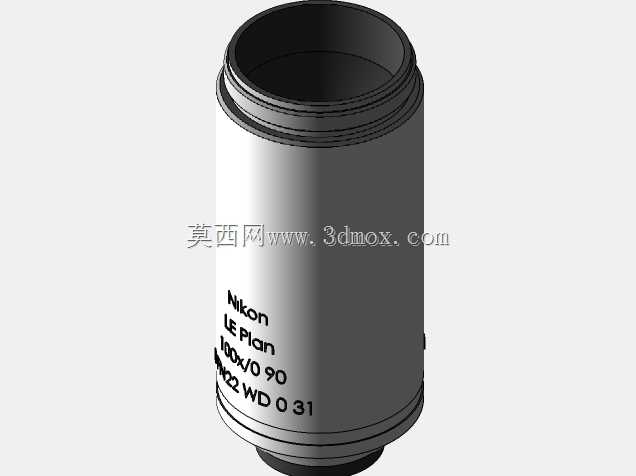

本次呈现的是显微镜核心成像部件的结构设计，这类物镜组件是光学显微检测设备的核心功能单元，广泛应用在生物观测、工业金相检测、半导体晶圆缺陷筛查、材料微观形貌分析等场景中，直接决定显微观测的成像分辨率与物方工作距离参数。从结构设计逻辑来看，该组件采用圆柱形同轴镜筒结构，外壳选用防锈金属材质做表面哑光处理，避免环境杂光反射干扰成像光路，镜筒外壁印刷的参数标识区做了凹陷填漆处理，长期拆装使用不会出现标识磨损脱落的问题。镜筒两端分别设置物镜安装接口与前端光学镜片防护结构，安装端采用标准显微物镜螺纹接口，可适配多数主流正置、倒置显微镜的物镜转换器转盘，安装时的同轴度公差控制在0.02mm以内，避免光轴偏移导致的成像像差问题。从安装边界来看，该类物镜的整体长度根据放大倍率差异控制在40mm-60mm区间，镜筒外径统一为标准20.2mm规格，安装后与物镜转换器的配合端面预留0.1mm的密封间隙，可搭配防尘密封圈阻挡环境中的粉尘进入镜筒内部污染光学镜片。设计过程中重点考虑了组件的拆装维护性，镜筒采用分段式螺纹拼接结构，内部的光学镜片组通过隔圈定距压紧，无需特殊工装即可完成内部镜片的清洁与更换，镜筒内部做发黑消光处理，最大限度减少镜片间的漫反射杂光。在实际使用场景中，这类物镜需要配合显微镜的调焦机构完成焦距微调，镜筒的结构强度可承受常规调焦过程中的轻微碰撞，前端镜片边缘设置的金属防护圈可避免试样放置过程中直接磕碰镜片表面，降低日常使用中的镜片损坏概率。针对工业检测场景的使用需求，该组件的外壳做了加厚处理，可适配工厂车间内多频次拆装、移动使用的工况，不会因轻微磕碰导致内部镜片移位、光轴偏斜的问题。
