带闭锁结构的水下遥控潜器主体框架设计

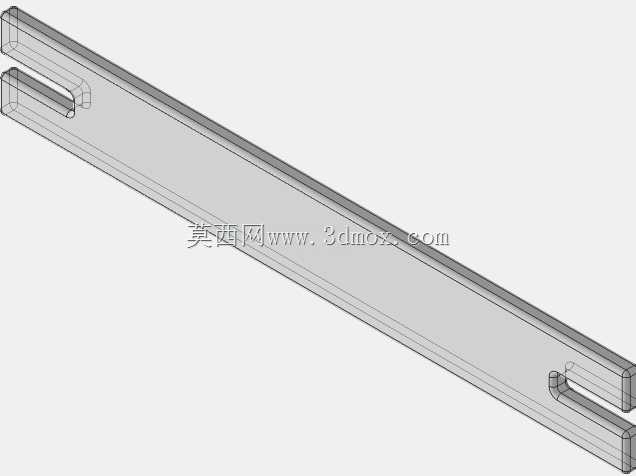

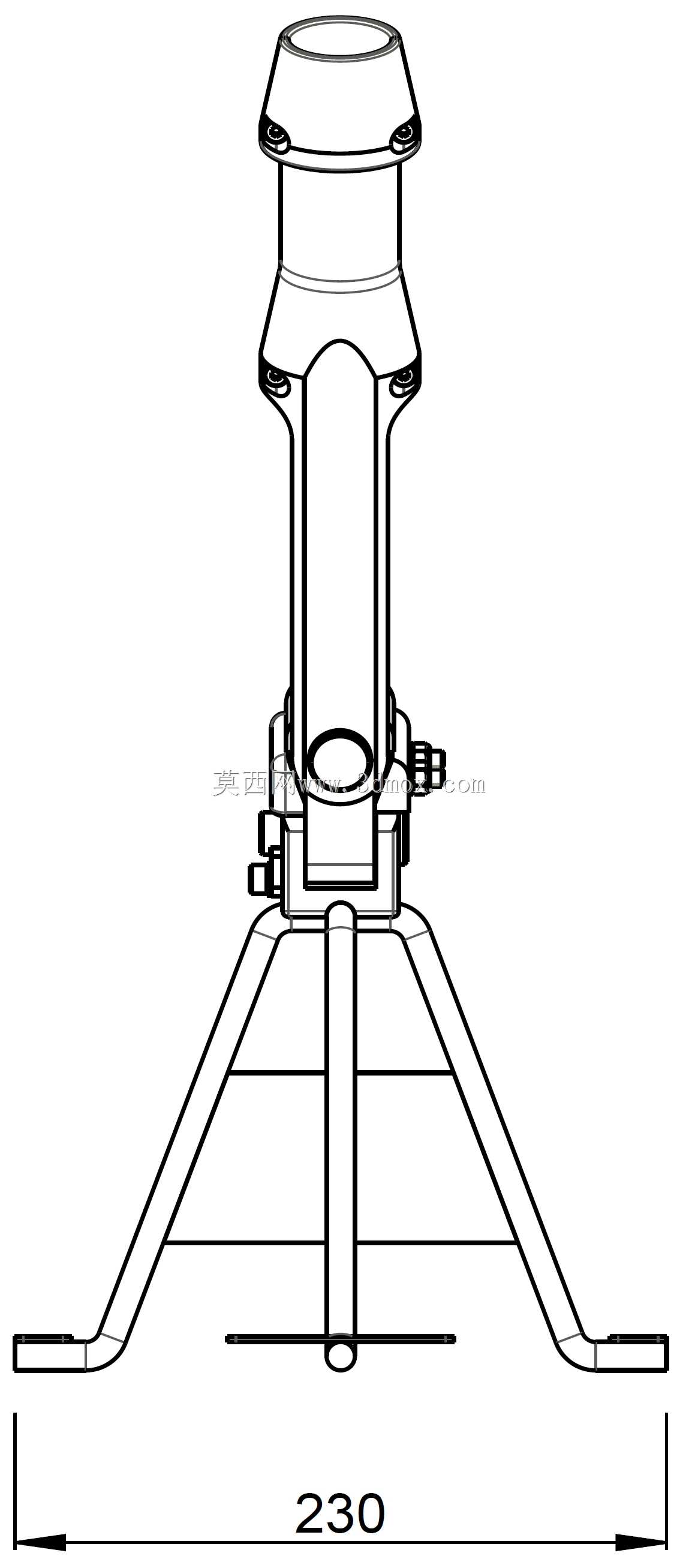

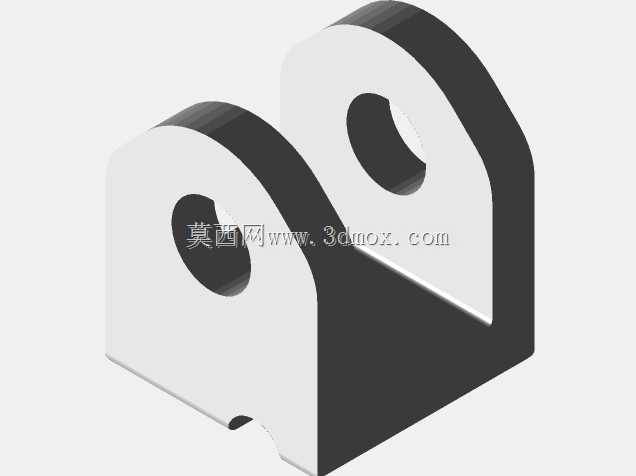

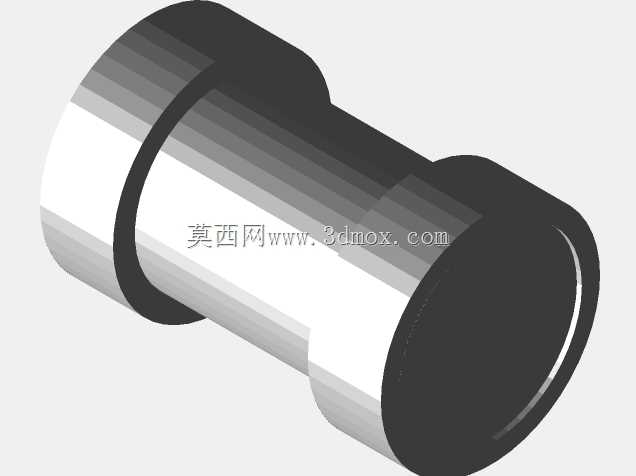

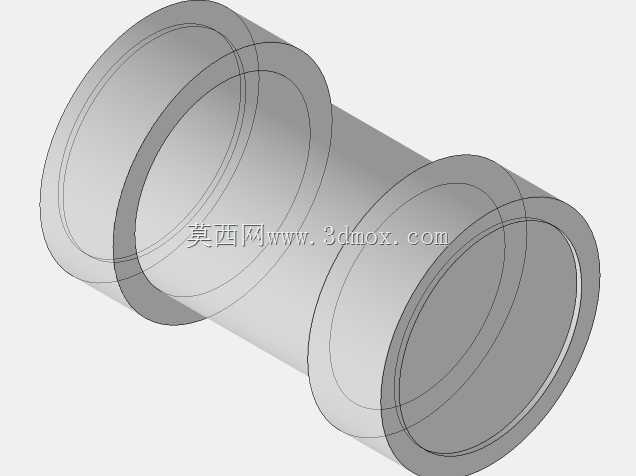

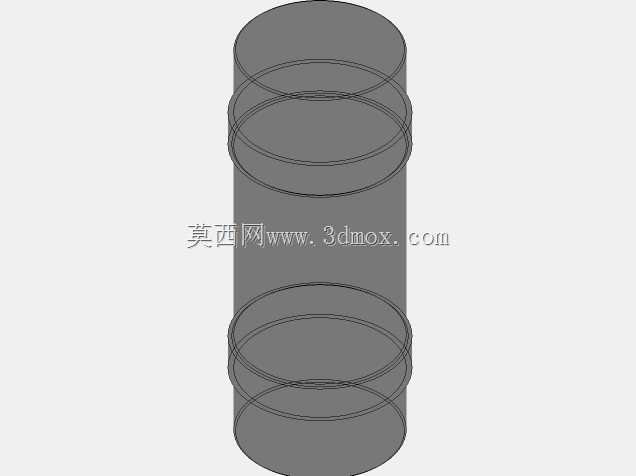

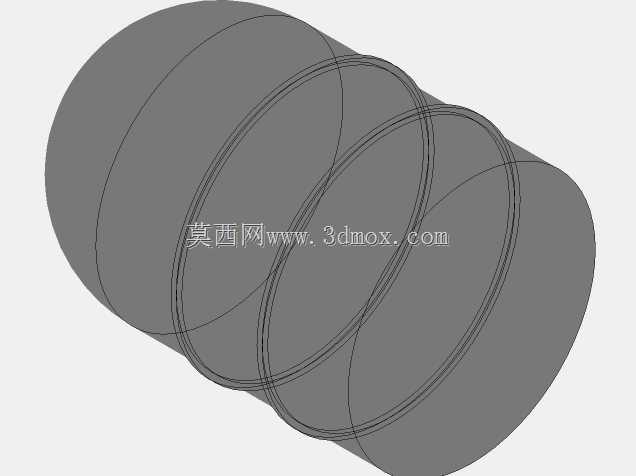

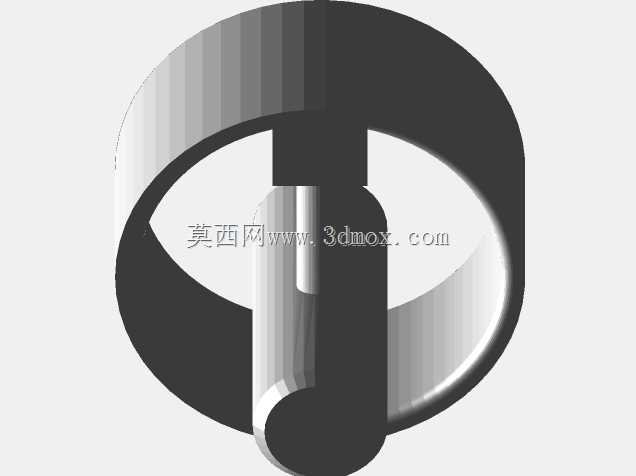

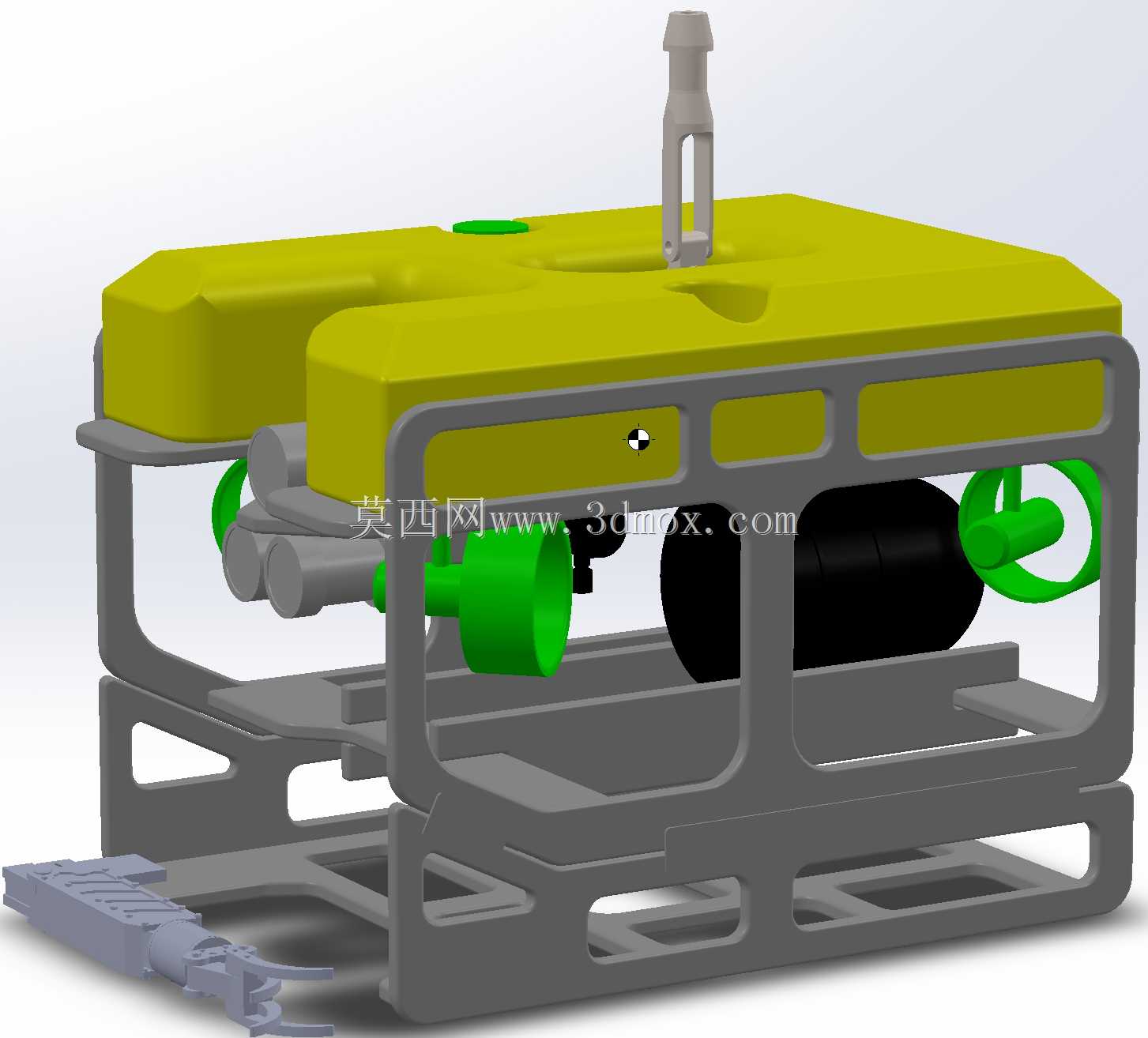

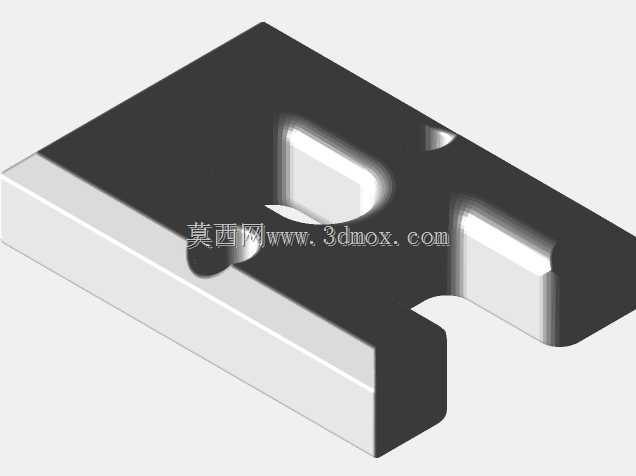

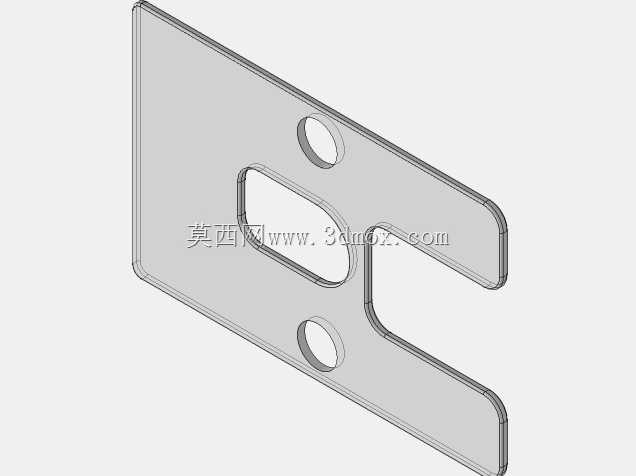

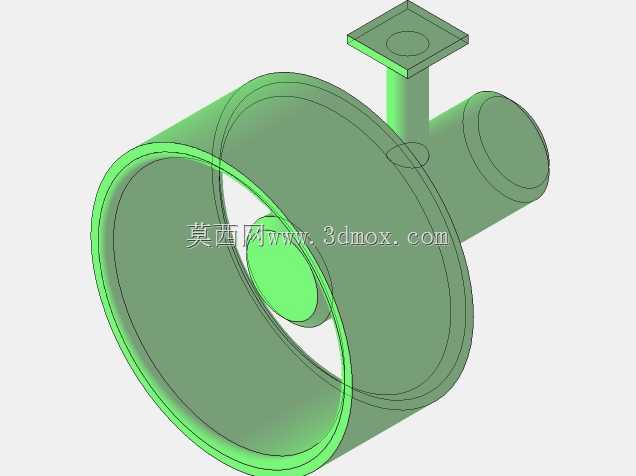

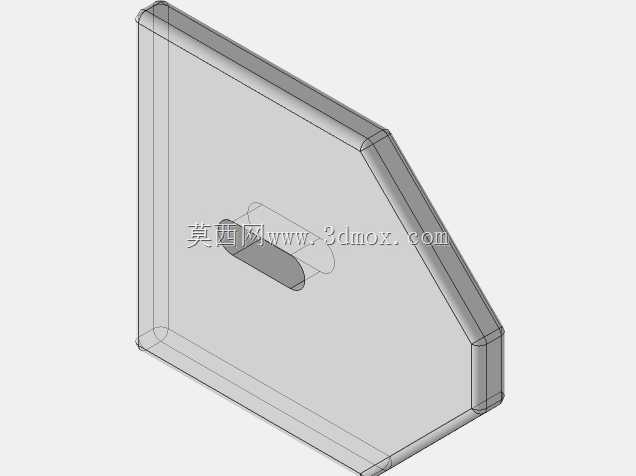

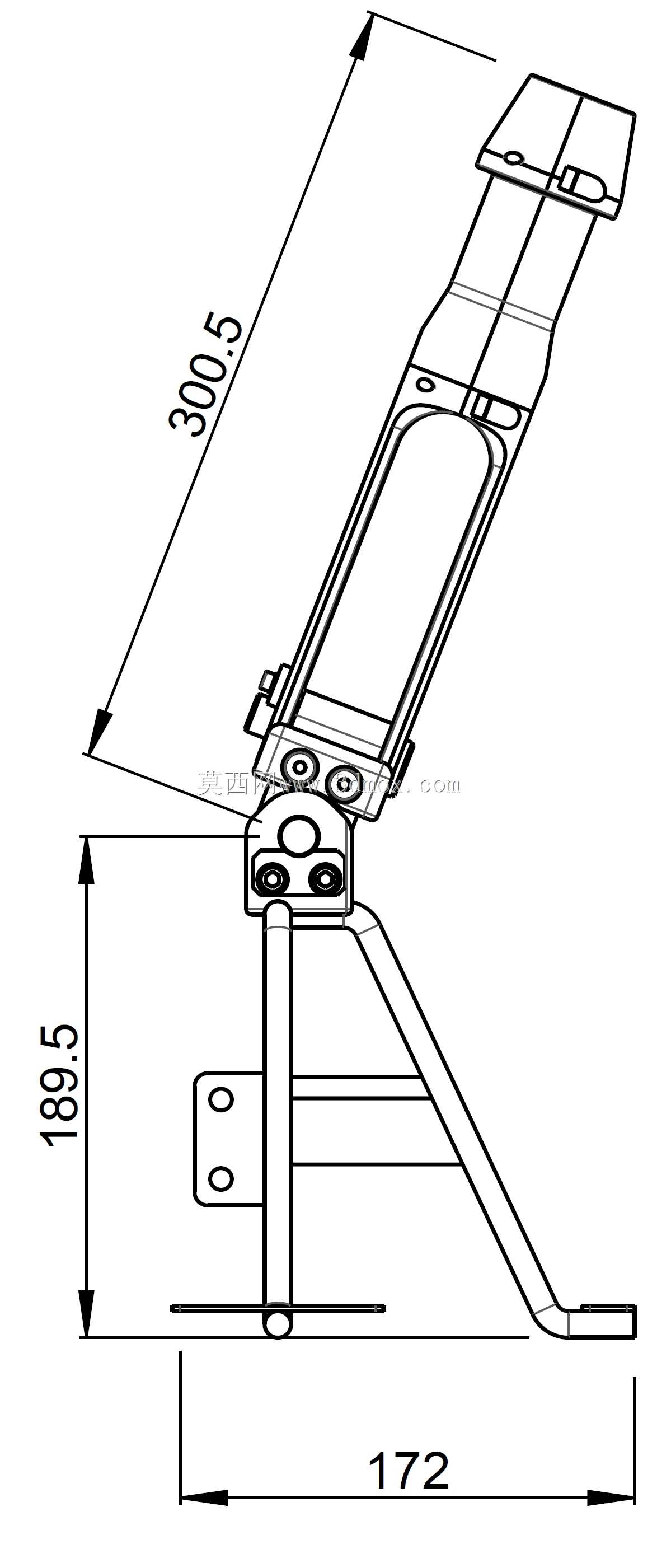

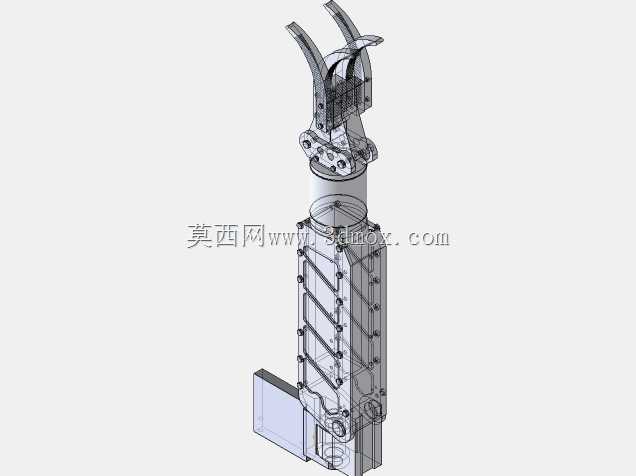

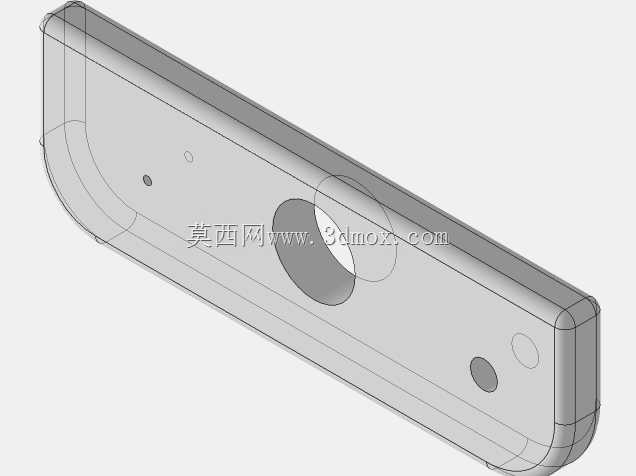

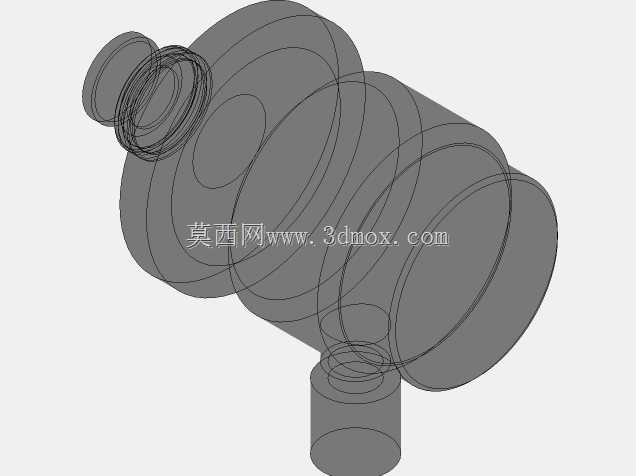

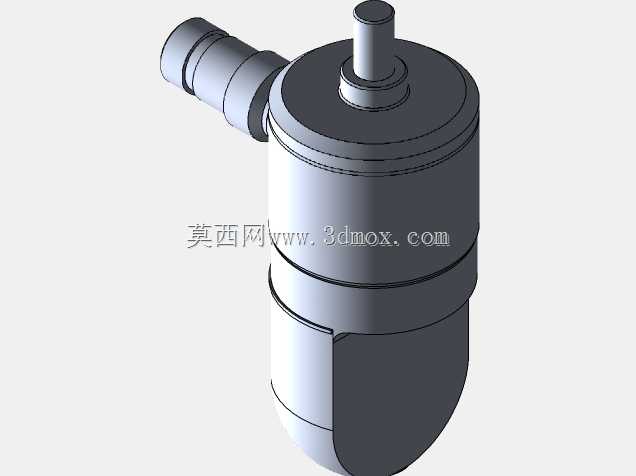

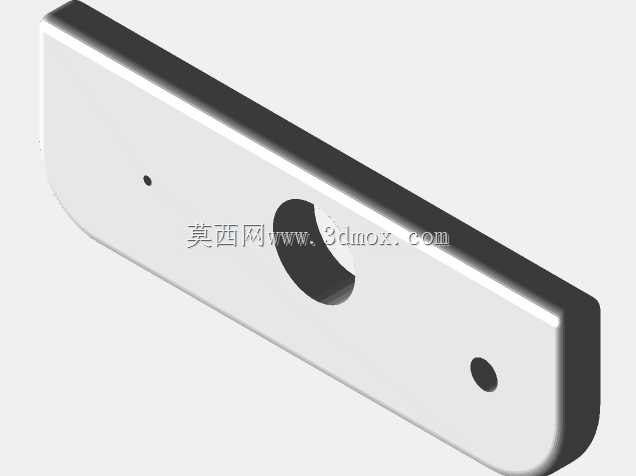

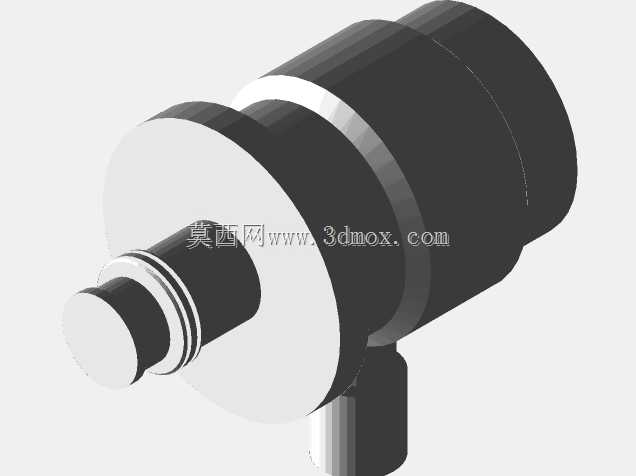

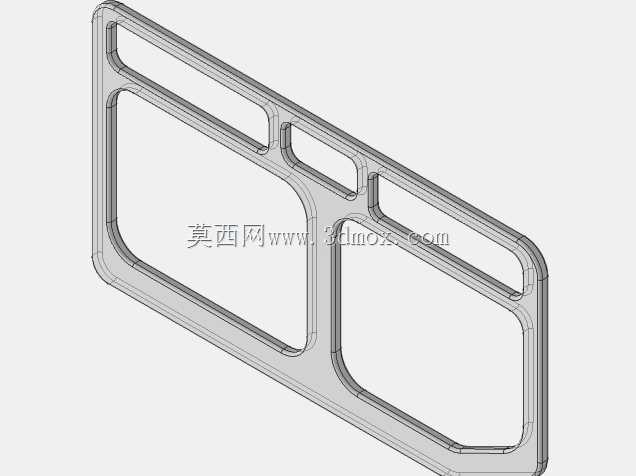

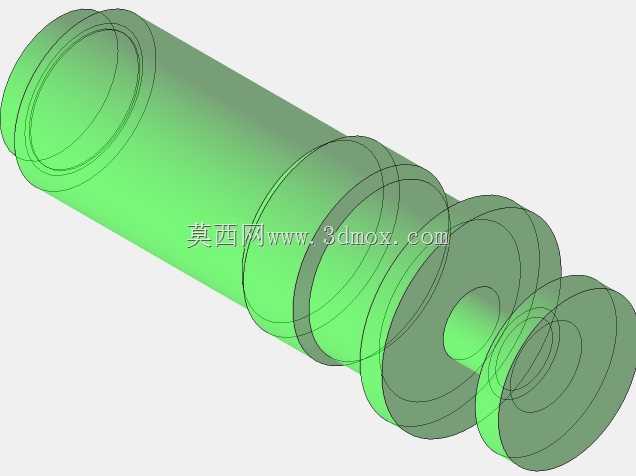

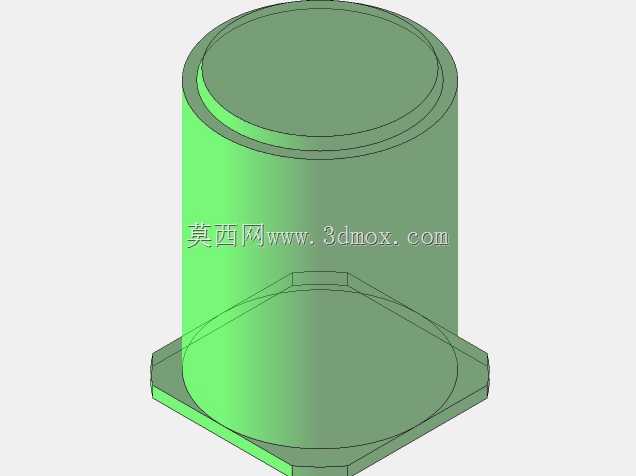

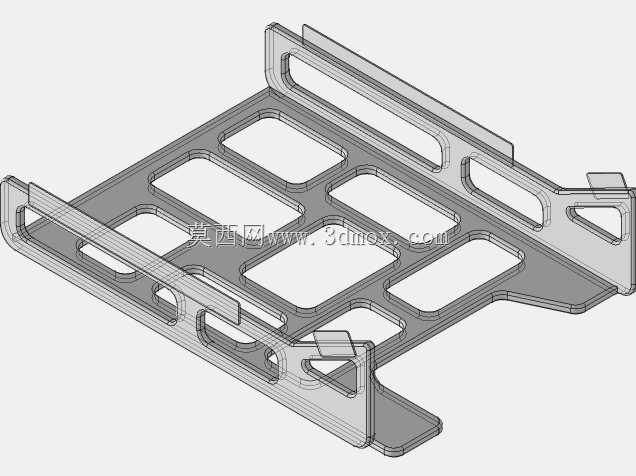

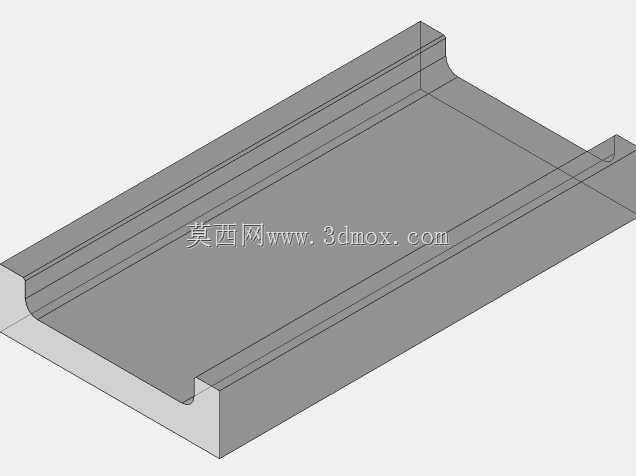

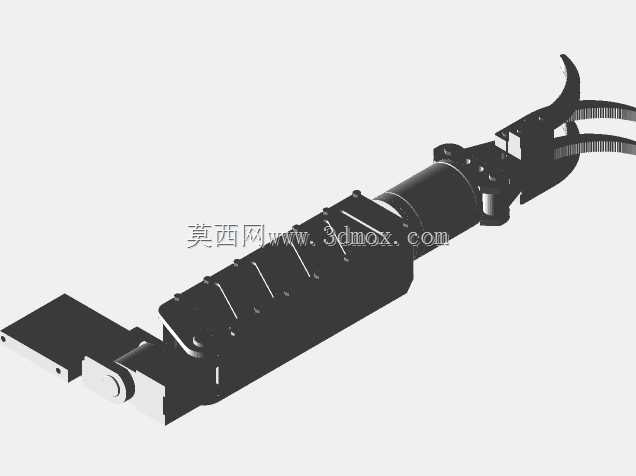

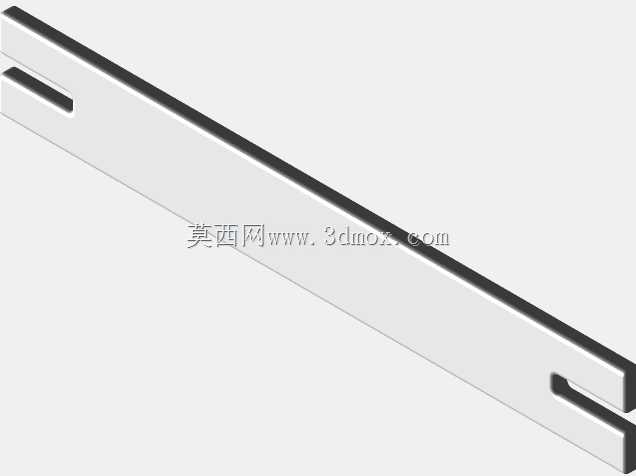

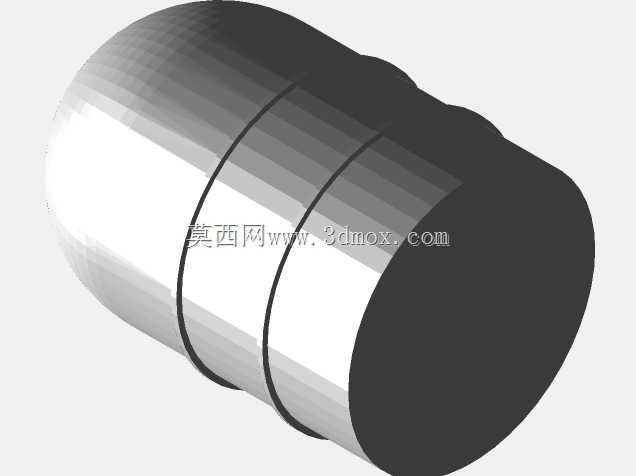

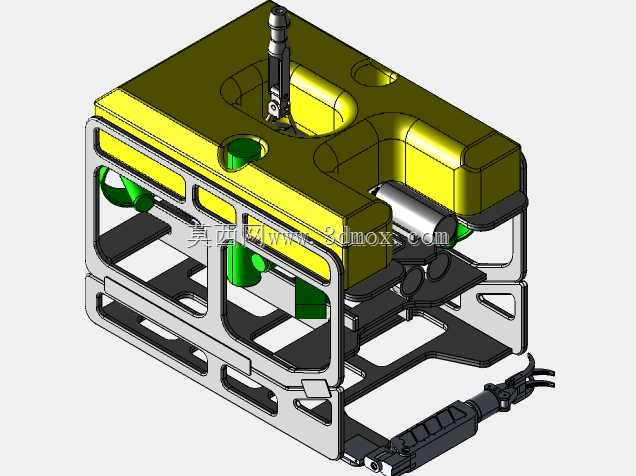

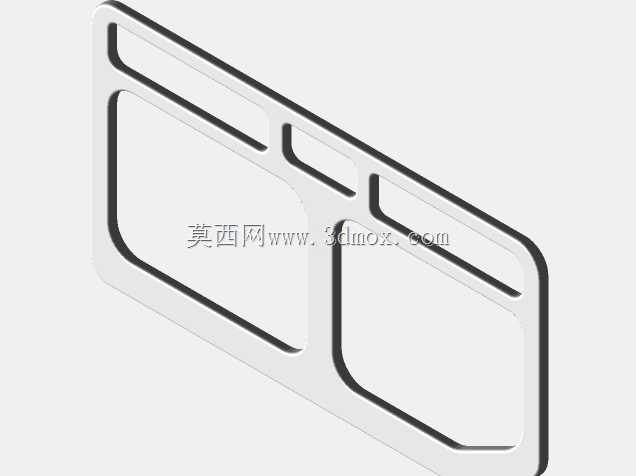

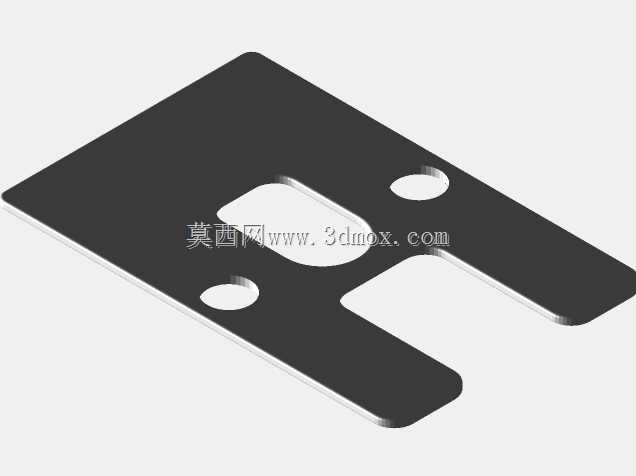

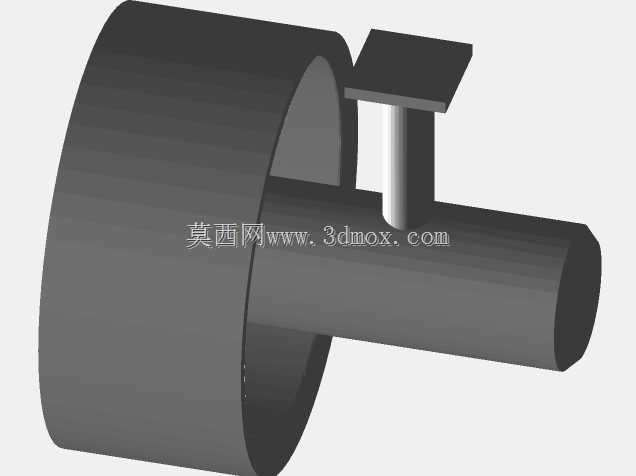

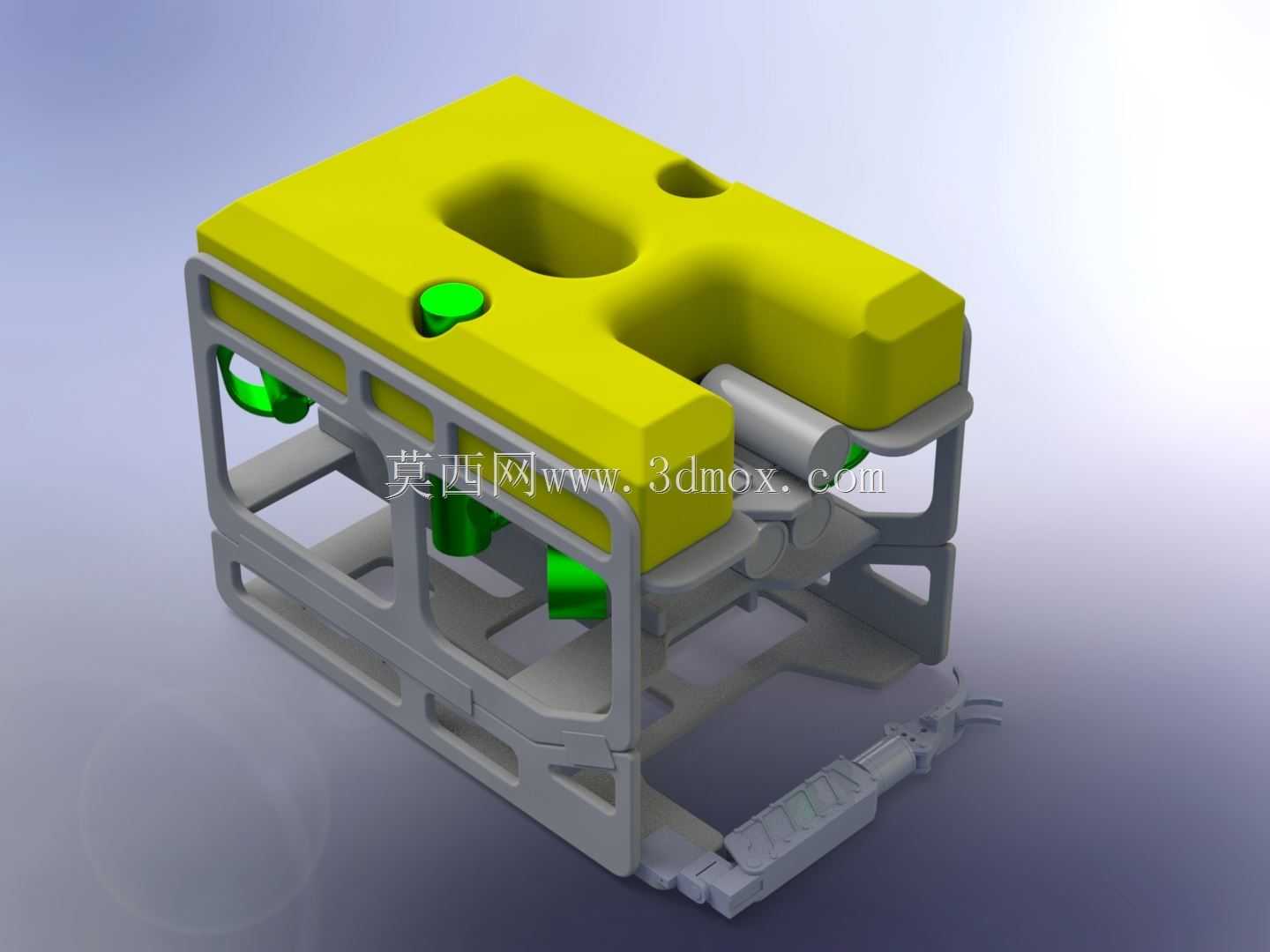

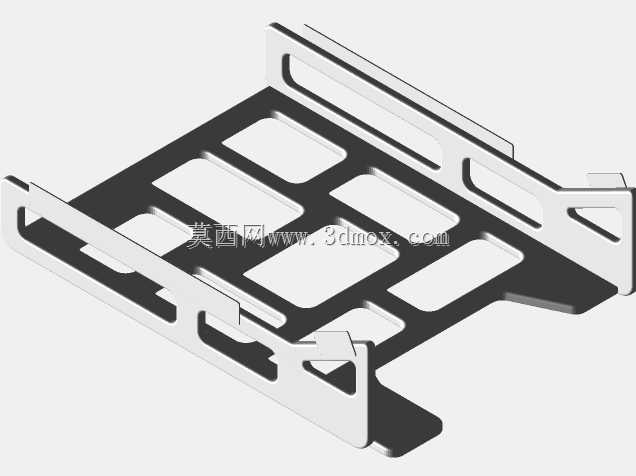

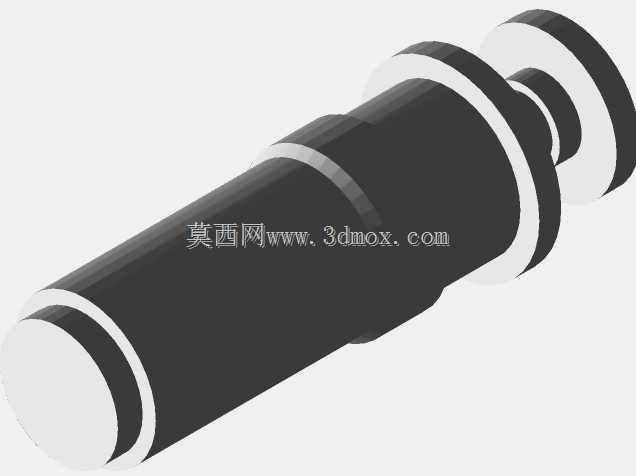

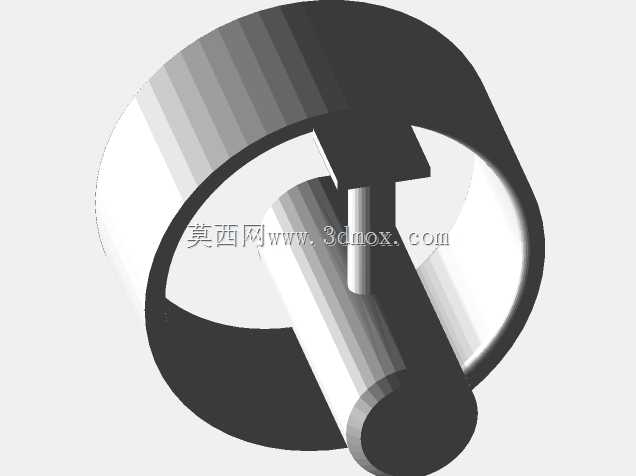

这款水下遥控潜器的主体框架设计，核心围绕近岸浅水域的水下巡检、轻量作业场景展开，日常可覆盖坝体外观排查、水下管线巡检、养殖区网箱检查、近岸小型打捞辅助等作业需求，整体结构优先考虑水下作业的抗磕碰、易维护特性，框架采用镂空式笼型结构，既可以降低水下航行的水流阻力，也能为内部搭载的推进器、控制模块、电池组提供可靠的物理防护，避免水下礁石、漂浮杂物直接碰撞核心功能部件。顶部设置的闭锁装置是该结构的核心设计点，区别于常规ROV的开放式吊点结构，该闭锁结构可实现与下放吊具的快速锁合与脱开，在水面布放、回收潜器的过程中，不需要潜水员下水辅助挂扣，仅通过甲板端的吊具操作即可完成锁止，大幅提升高海况下布放回收的作业效率，同时闭锁结构自带防脱限位，可避免吊放过程中因水流冲击、船体晃动导致的潜器脱落风险。框架上层的浮力模块采用分块式布局，左右对称布置的浮力块可保证潜器整体重心与浮心的同轴度，降低水下航行时的配平调整难度，浮力块表面做了圆弧过渡处理，可减少航行时的紊流产生，提升潜器水下定悬的稳定性。框架侧部预留了标准化的推进器安装位，当前配置的水平推进器与垂直推进器可满足潜器进退、转艏、升沉的基础运动需求，安装位采用通用化的孔位设计，后期可根据作业需求更换不同推力规格的推进器，不需要额外改动主体框架结构。框架前部预留了外接作业附件的安装接口，可根据作业场景搭载水下摄像头、小型机械手、声呐探测头等不同功能模块，接口位置做了加强处理，可承载附件作业时产生的附加载荷。底部的支撑结构做了加宽处理，潜器放置在甲板时可保持稳定直立，不会因重心偏移发生侧翻，同时底部结构预留了压载块的安装空间，可根据搭载附件的重量调整整体配平，保证潜器在不同载荷配置下都能保持水平航行姿态。闭锁装置的安装位置位于框架顶部的中心轴线上，与潜器整体重心处于同一垂面，吊放时可保证潜器始终保持水平姿态入水，不会出现倾斜卡滞的情况，闭锁结构的活动部件做了防泥沙密封设计，可适应近岸浑水环境下的长期使用，避免泥沙进入活动缝隙导致锁止失效。
