多吸头矩阵式工业真空夹持执行装置

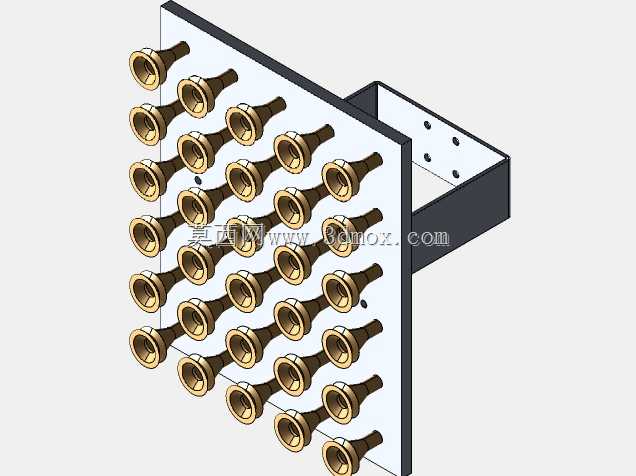

这款多吸头矩阵式真空夹持装置，主要适配工业机器人末端的物料拾取工位，在3C电子小件分拣、软包装物料搬运、轻薄板材上下料场景中应用广泛，相比单吸头结构，矩阵排布的吸嘴能覆盖更大的接触面积，针对易变形、表面不平整的工件，能通过多点位负压吸附分散受力，避免单点吸力过大造成工件表面压痕或者局部形变。从结构设计来看，装置采用L型安装支架作为承载主体，垂直安装板上按照规整的行列间距排布了多组 bellows 型真空吸嘴，这类带褶皱缓冲结构的吸嘴，在接触工件表面时能产生一定的轴向压缩量，补偿工件摆放的高度差与平面度误差，即使工件存在轻微翘曲，也能保证每个吸嘴都能贴合表面形成有效密封。安装支架的水平段预留了标准的安装孔位，可直接对接ABB等主流品牌工业机器人的末端法兰，也能适配非标自动化设备的移栽机构，安装边界上，垂直吸嘴安装面的尺寸可根据实际抓取工件的幅面调整吸嘴的排布数量与间距，支架的折弯高度预留了气路走线的空间，负压气管可从支架背部的空腔内排布，避免设备运行过程中气路管线与周边工位产生干涉。在功能设计上，每个吸嘴的气路可独立控制，也可整体连通形成统一负压腔，针对不同尺寸的工件，可通过封堵部分吸嘴的方式调整有效吸附区域，无需更换整套夹持装置就能适配多规格工件的抓取需求，大幅缩减产线换型的调试周期。吸嘴采用黄铜材质基座搭配橡胶密封唇，兼顾结构强度与密封耐磨性，长期往复运行下不易出现基座开裂或者密封唇过度磨损的问题，安装板采用硬质铝合金材质加工，在保证整体结构刚性的前提下控制整体重量，降低机器人末端的负载负担，提升移栽动作的响应速度。实际应用中，这类真空夹持装置无需额外设计复杂的夹爪开合机构，仅通过负压通断就能完成工件的拾取与释放，动作响应速度快，不会对工件表面产生刚性夹持的夹痕，尤其适合表面易刮花、质地偏软的工件搬运作业，在光伏硅片转运、食品软包装分拣、印刷纸张移送这类对工件表面质量要求较高的工位，这类矩阵式真空夹持结构的适配性远高于传统机械式夹爪。
