便携式三维扫描深度传感装置结构设计

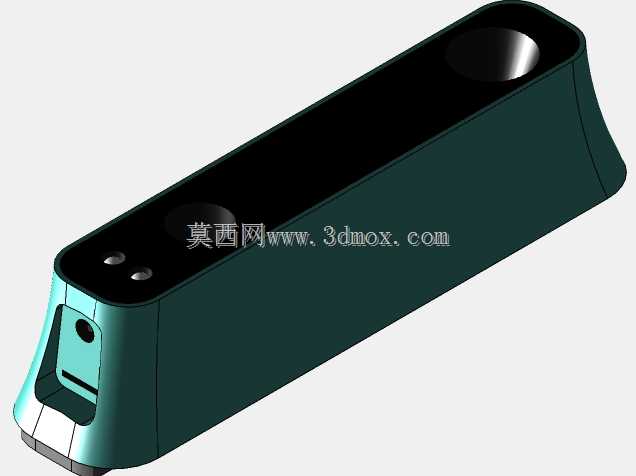

这款深度传感装置的结构设计，核心围绕手持三维扫描作业的实际使用需求展开，在工业逆向建模、文物数字化存档、小型工件尺寸检测、消费级空间三维重建等场景中，这类设备都是核心数据采集端。从结构布局来看，整机采用长条形收腰式壳体设计，握持端做了向内收窄的弧面过渡，匹配单手握持时的手掌贴合弧度，长时间作业不易产生握持疲劳，前端的扫描采集端面做了微抬角度设计，对准被测物体时无需刻意翻折手腕，就能让采集视场覆盖目标区域。设备顶部集成了两组核心光学采集窗口，大尺寸窗口为深度红外投射模块，负责向被测空间投射编码结构光，相邻的小尺寸窗口为红外接收与RGB采集模组，负责捕捉结构光畸变信息完成深度点云计算，端面两侧的小型补光元件可在弱光环境下提供均匀补光，避免纹理采集出现噪点。壳体侧面预留的数据接口做了内凹式防护设计，接口边缘高出接口平面1.2mm，日常放置时接口不会直接接触桌面产生磨损，同时接口位置设置在握持端的侧下方，连接数据线时不会干扰手部握持动作，线材弯折角度也能控制在合理范围，延长数据线使用寿命。从安装边界来看，整机长度控制在180mm以内，最宽处为65mm，握持段厚度仅32mm，可适配多数通用手持设备支架的夹持尺寸，也可通过底部预留的标准螺孔固定在自动化扫描工位的移动滑台上，配合运动机构完成批量工件的自动化扫描作业。壳体采用上下扣合的装配结构，接缝处做了错位止口设计，既可以提升壳体装配后的整体刚性，也能阻挡日常使用中的灰尘侵入内部光路，避免光学元件积灰影响采集精度。内部结构上，核心光路模组采用独立的安装腔体，与主板、电池仓做了物理分隔，避免电池发热产生的温度漂移影响光学模组的标定精度，安装腔体的定位柱公差控制在0.05mm以内，保证模组装配后光轴平行度符合设计要求，无需反复调整即可达到出厂标定精度。设备前端的防护端盖做了插拔式结构，非使用状态下可盖住采集窗口，避免光学镜片被硬物刮花，端盖与壳体之间设置了微型定位卡扣，插拔阻尼适中，不会出现意外脱落的情况。
