线性磁霍尔效应感应开关模块结构设计

这款线性磁霍尔效应感应模块，在工业自动化的位置检测、转速采集、位移测量场景中应用十分广泛，小到小型自动化设备的行程限位，大到传动机构的转速反馈、线性位移的非接触式检测，都能见到这类模块的身影。不同于开关型霍尔元件仅能输出通断信号，线性霍尔模块可以根据感应到的磁场强度输出连续变化的电信号，能实现磁场强度的定量检测，适配需要连续采集磁变量的测控场景。

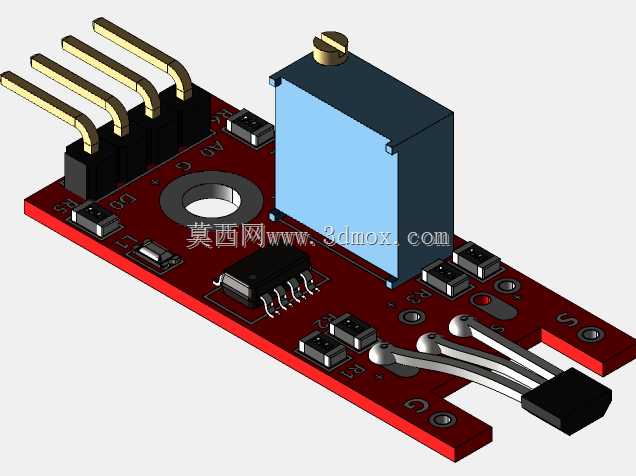

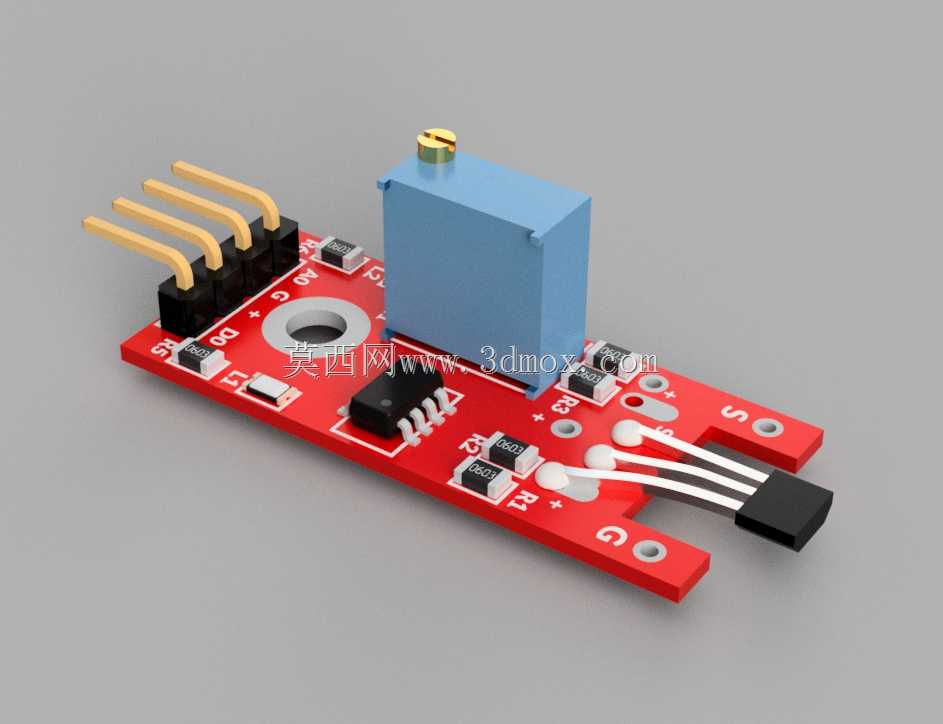

从结构设计来看，模块采用长条型PCB作为载板，板载集成了线性霍尔感应芯片、可调电位器、电源指示与信号指示元件、排针接口以及接线端子，整体布局紧凑，充分考虑了小空间安装的需求。板端预留的多组安装孔位，适配M2/M2.5规格的螺丝固定，既可以直接通过螺丝锁附在设备机架的平面上，也可以搭配铜柱实现悬空安装，安装边界灵活，不会和周边的走线、其他电子元件产生结构干涉。板载的多圈可调电位器，用于调整模块的感应灵敏度与输出信号阈值，电位器布置在PCB板的上侧区域，调试时无需拆卸模块，直接用小螺丝刀即可完成参数调校，操作空间充足，不会被周边元件遮挡操作位。

模块的信号引出端设计了两种接口，一侧是标准2.54mm间距的直插排针，可直接插装在面包板或者标准工控扩展板上，用于原型验证、实验台搭建场景；另一侧是锁附式接线端子，可直接压接导线，用于设备内部的固定布线场景，不用额外焊接转接线，适配不同的装配需求。霍尔感应芯片布置在板端的感应探头区域，探头部分做了收窄设计，可伸入狭窄的检测间隙中，靠近被检测的磁源，减少磁场衰减带来的检测误差。板上的丝印清晰标注了电源正负极、信号输出端的定义，以及灵敏度调整方向，装配接线时无需额外查阅手册即可完成接线，降低装配出错概率。

从实际使用的角度出发，这类模块的非接触检测特性，避免了机械接触式开关的磨损问题，长期运行的可靠性更高，在存在粉尘、油污的工业现场环境中，也能稳定完成检测工作。PCB板的布线做了电源与信号的分区处理，减少电源纹波对霍尔感应信号的干扰，保证输出信号的稳定性，板载的限流电阻与保护元件，可避免接线反接、过流对核心感应芯片造成的损坏，提升模块的工况适应性。模块整体的外形厚度控制在较低范围，除了顶部的电位器凸起部分，其余区域的元件均采用贴片封装，整体厚度不超过10mm，可嵌入到设备的狭小安装空间内，不会占用过多的设备内部结构空间，适配紧凑型设备的设计需求。
