PQ12微型直线驱动执行器结构设计

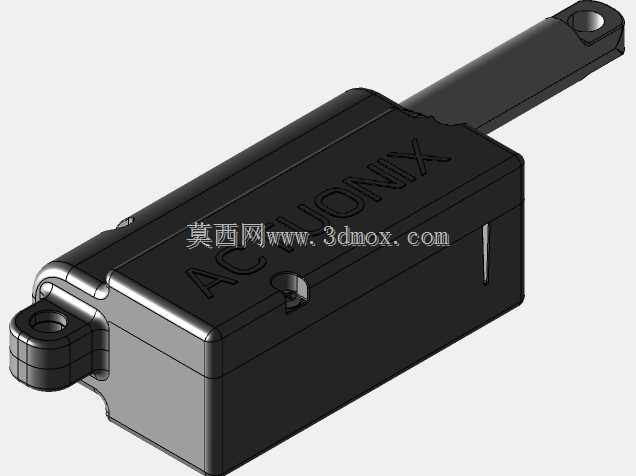

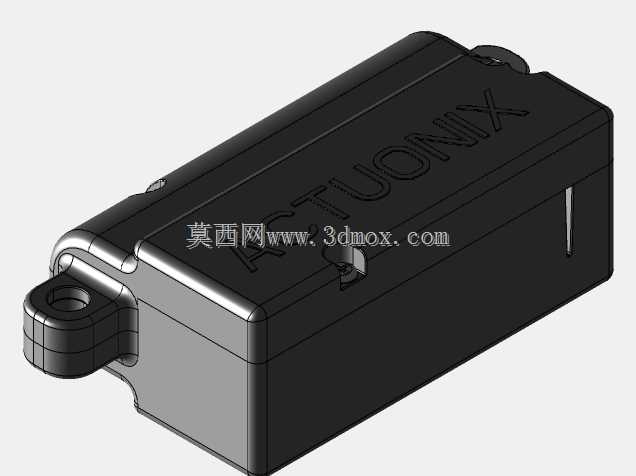

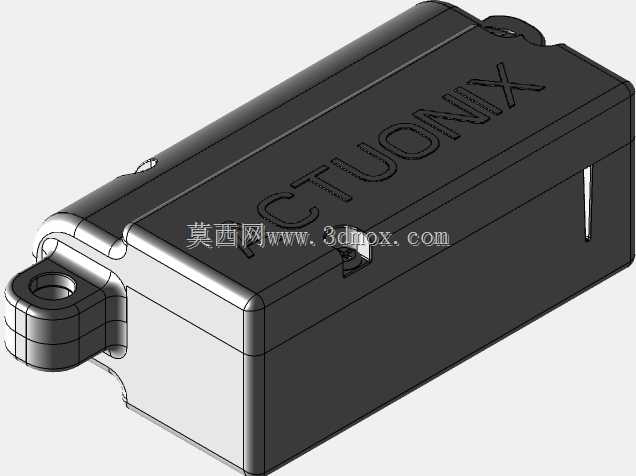

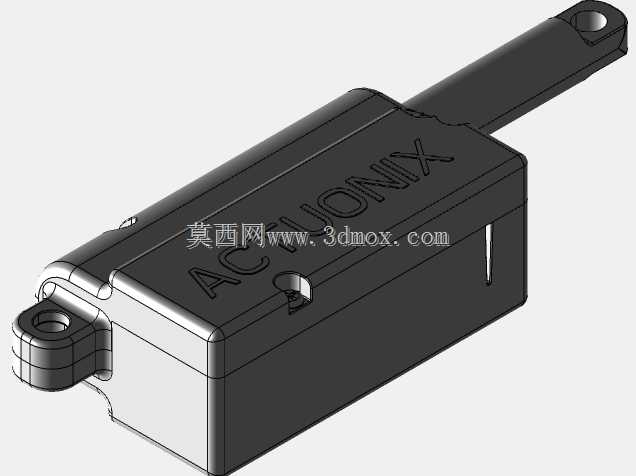

这款微型直线驱动装置在小型自动化设备领域有着非常广泛的适配场景，常见于桌面级机械臂的末端微调机构、小型医疗检测设备的样本推送工位、航模舵面的精准驱动、智能家居的小行程推拉机构，甚至是精密光学设备的镜片位移调节环节，在安装空间极度受限、负载要求不高但需要稳定直线往复输出的工况下，这类微型驱动器的优势远大于传统气缸加电磁阀的组合方案，不需要配套气源管路，仅靠低压直流供电就能实现可控的直线位移输出，大幅简化了小型设备的整体结构布局。从功能特性来看，该驱动器有效行程为20mm，整体自重仅15g，输出端采用带安装孔的铰接耳结构，既可以直接通过销轴与被驱动部件实现铰接连接，也能配合小型转接件实现刚性连接，适配不同的安装传动需求。驱动器本体外壳采用一体化注塑成型结构，表面做了防滑纹理处理，既提升了外壳的结构强度，也能在安装夹持时增加摩擦力避免打滑，本体两端的安装凸耳预留了标准安装孔位，安装时不需要额外设计复杂的夹持固定结构，直接通过螺丝就能将驱动器固定在设备基板上，大幅降低了安装结构的设计工作量。在设计思路上，这款驱动器将驱动电机、减速齿轮组、传动丝杠、位置反馈元件全部集成在封闭的外壳内部，整体结构非常紧凑，没有外露的传动部件，既避免了外界粉尘、碎屑进入传动机构造成卡滞，也能防止操作人员误触运动部件带来安全隐患。针对不同的控制需求，该驱动器还预留了RC信号控制、位置反馈信号输出、硬限位开关等不同的配置选项，设计选型时可以根据实际控制需求选择对应版本，不需要额外加装外置的限位或者反馈元件。从安装边界来看，这款驱动器整体外形为规整的长方体结构，本体最大截面尺寸远小于同行程的其他直线驱动产品，安装时只需要预留出本体的固定空间，以及输出端伸出20mm行程对应的运动避让空间即可，不需要预留额外的传动部件安装位置，对于内部空间寸土寸金的小型便携设备来说，这种高集成度的设计能够大幅压缩整体设备的体积。在实际结构设计选型过程中，选用这类集成式微型驱动器，不需要单独设计减速传动、丝杠导向等细分结构，只需要做好安装接口的匹配以及控制信号的对接即可，能够大幅缩短小型自动化设备的研发周期，同时集成化的结构也比自行组装的分散式传动机构可靠性更高，后期维护也更加方便，只需要整体更换驱动器就能完成故障维修，不需要对分散的零部件进行逐一排查更换。
