齿形同步带张紧调节机构

项目分类:3D模型 发布时间:2021-09-27 ID:287784
  • 齿形同步带张紧调节机构
  • 齿形同步带张紧调节机构
  • 齿形同步带张紧调节机构

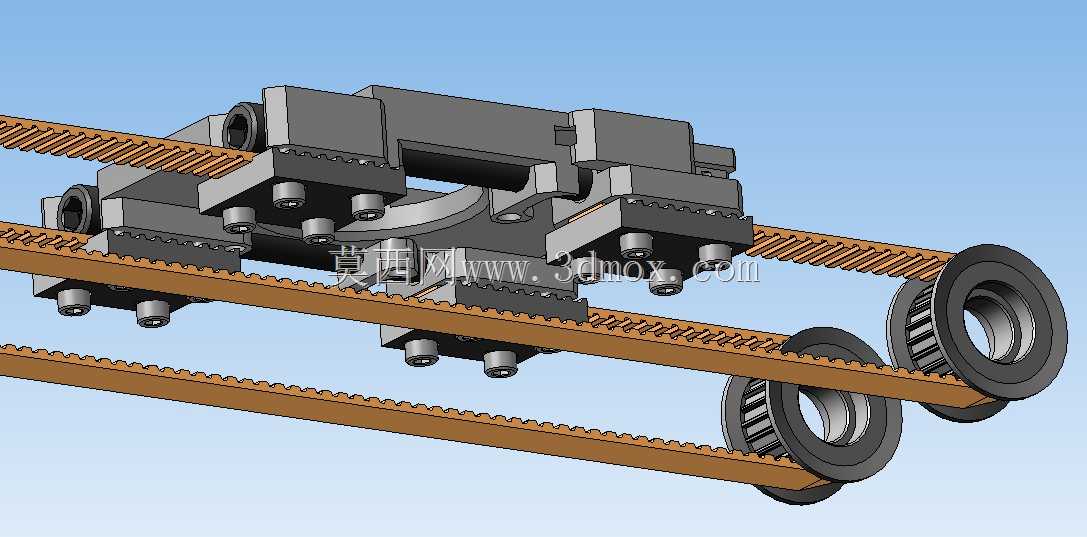

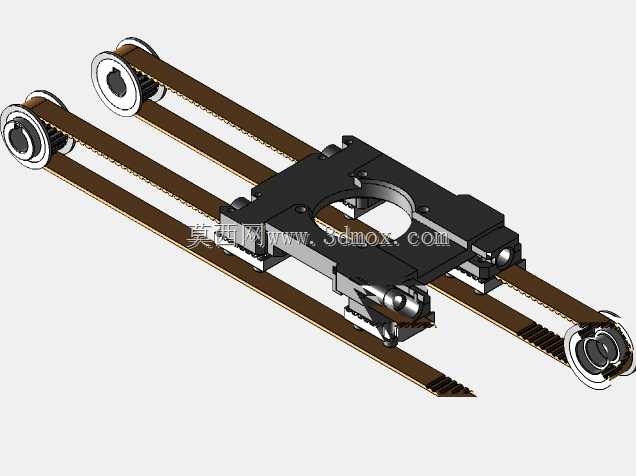

在长距离同步带传动布局中,带体受持续张紧力作用会出现蠕变伸长,若张紧力不足会直接引发跳齿、传动丢步、定位精度超差等问题,这套张紧调节机构正是针对平行排布的多组同步带传动场景设计,可同时完成三根平行同步齿形带的张紧力校准与动态补偿,常见于多轴联动输送线、并行工位移栽设备、长跨度龙门传动模组的传动段布局中。整套机构采用剖分式环抱安装座作为承载基体,安装座可通过内孔抱紧在设备的固定支撑轴或立柱上,无需额外加工大尺寸安装平面,适配现有设备的加装改造需求,环抱锁紧结构可沿支撑轴周向转动调整初始角度,也可沿轴向滑移调整安装位置,适配不同中心距的带轮布局。每个带体对应一组独立的压合调节模块,模块下方设置带防滑齿纹的压合块,压合块工作面与同步带齿形完全匹配,压合时可嵌入带体齿槽,避免张紧过程中带体横向滑移、齿面异常磨损,压合块通过多组对称布置的调节螺栓与上方承载座连接,旋转调节螺栓即可精准控制压合块的下压量,以此调整对应带体的张紧程度,多组独立调节模块可分别适配不同带体的张紧力需求,即使多根带体初始伸长量存在差异,也能逐一校准至设计张紧区间。机构配套的导向带轮采用深沟球轴承作为回转支撑,轮缘加工有与同步带匹配的齿形,带轮安装座预留长条形调节腰孔,可沿带体传动方向调整带轮位置,进一步扩大张紧行程的调节范围,适配不同伸长率的带体材质。从安装边界来看,整套机构沿带体长度方向的占用尺寸可根据实际带轮中心距调整,垂直于带体方向的突出高度控制在较小范围,不会与周边的走线拖链、传感器支架、工件载具产生运动干涉,安装时仅需保证环抱座的支撑轴与带轮轴线平行,即可保证压合块与带体表面完全贴合,避免偏载引发的带体侧边磨损。实际应用中,这套机构可抵消同步带长期运行后的伸长量,维持传动系统的张紧力稳定,降低带体反复弯折的疲劳损耗,同时省去了定期拆卸带轮调整中心距的维护流程,在多并行同步带传动的设备中,可大幅降低日常维护的工时消耗,保证传动精度的长期一致性。
