Arduino控制双轮气垫载具结构设计

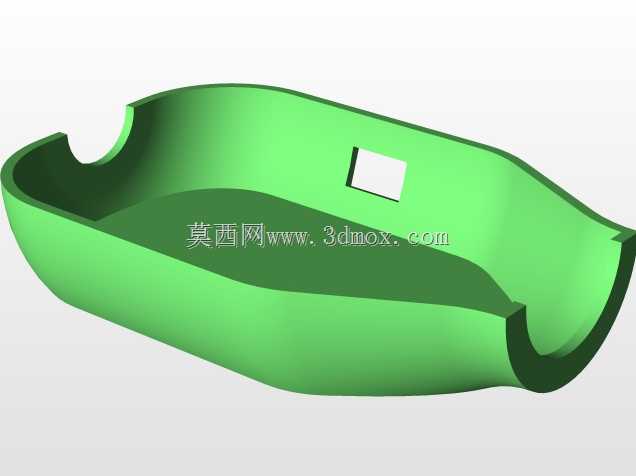

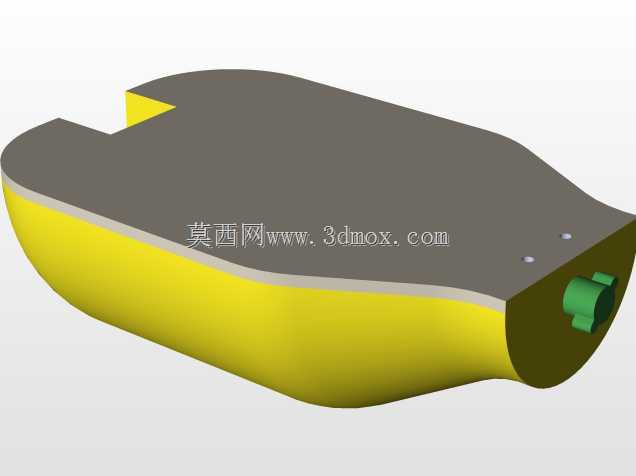

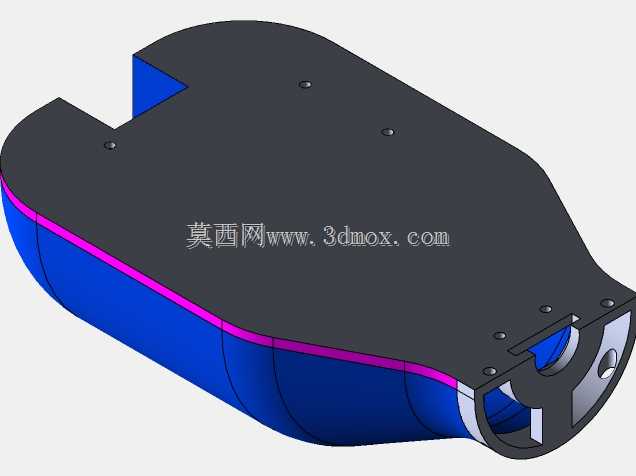

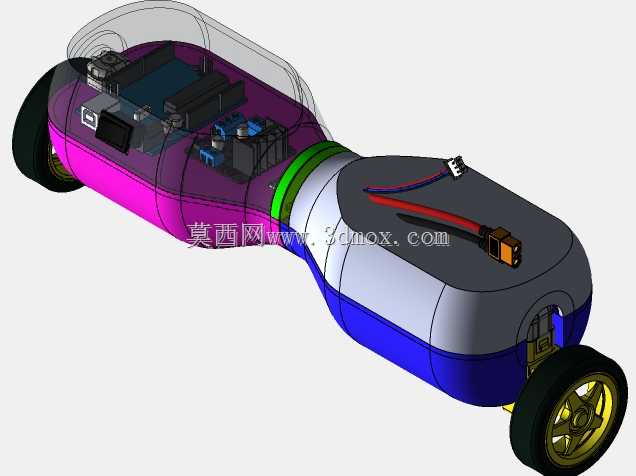

　　这款基于Arduino控制的气垫载具，兼顾轮式行走与气垫悬浮的双重行进特性，可适配平整硬质路面、光滑室内场地等多类场景，既能够作为小型教具用于嵌入式控制、流体力学相关的教学演示，也可作为小型巡检载具的原型验证平台，搭载轻量化传感模块完成短距离的场地巡查作业。从结构设计逻辑来看，载具采用分段式舱体布局，前半段为动力与控制舱，后半段为气垫悬浮与轮组驱动舱，两段舱体通过带密封结构的连接段衔接，既保证了舱内电气元件的安装空间，也能让整体重心落在前后轮轴的中心区域，避免行进过程中出现翘头、侧倾的稳定性问题。舱体外壳采用曲面流线型设计，上半部分使用半透明可视化壳体，既能够直观观察内部Arduino控制板、电池、电调等元件的排布状态，

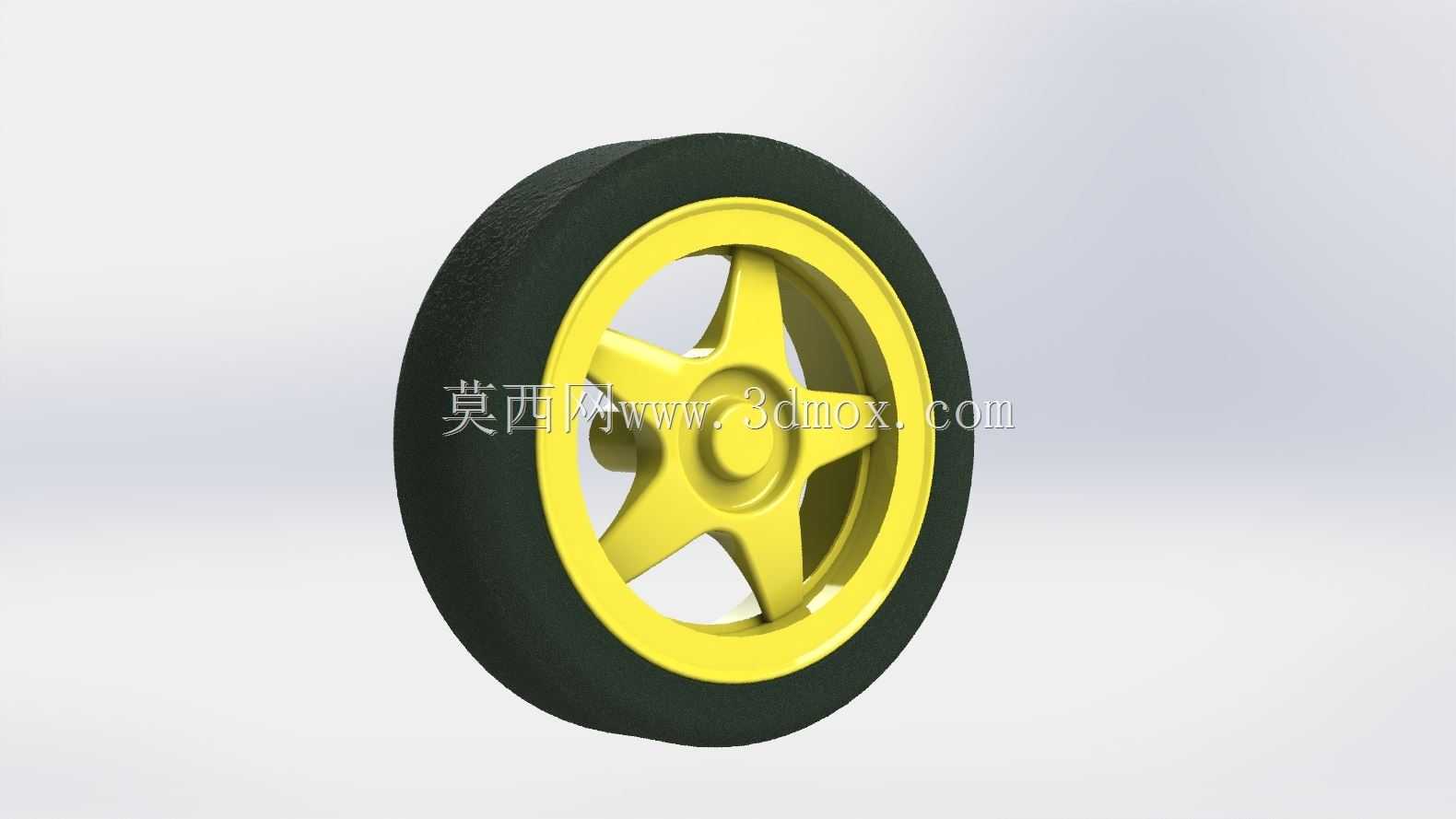

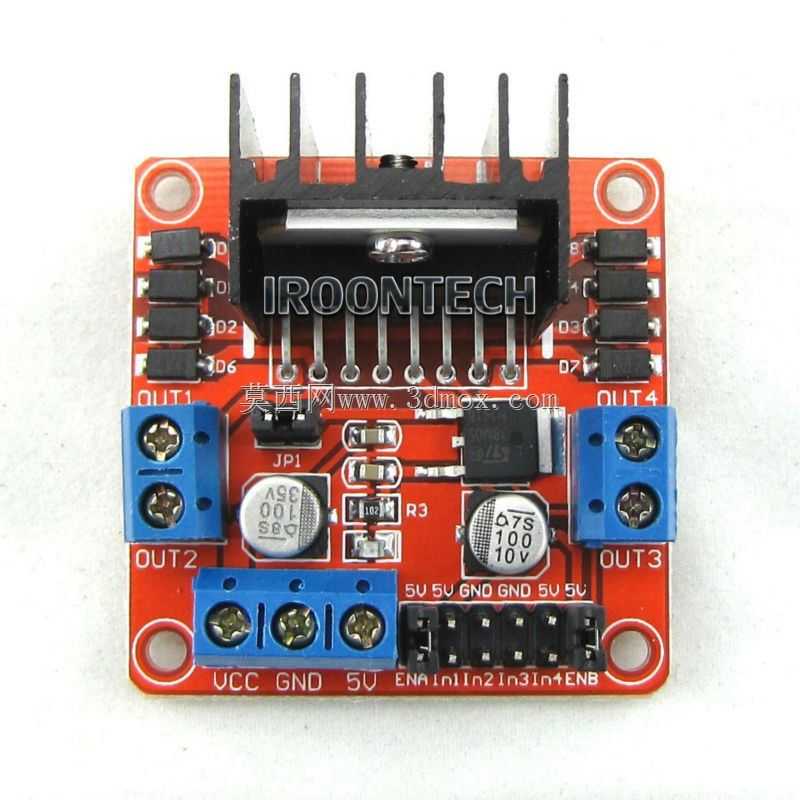

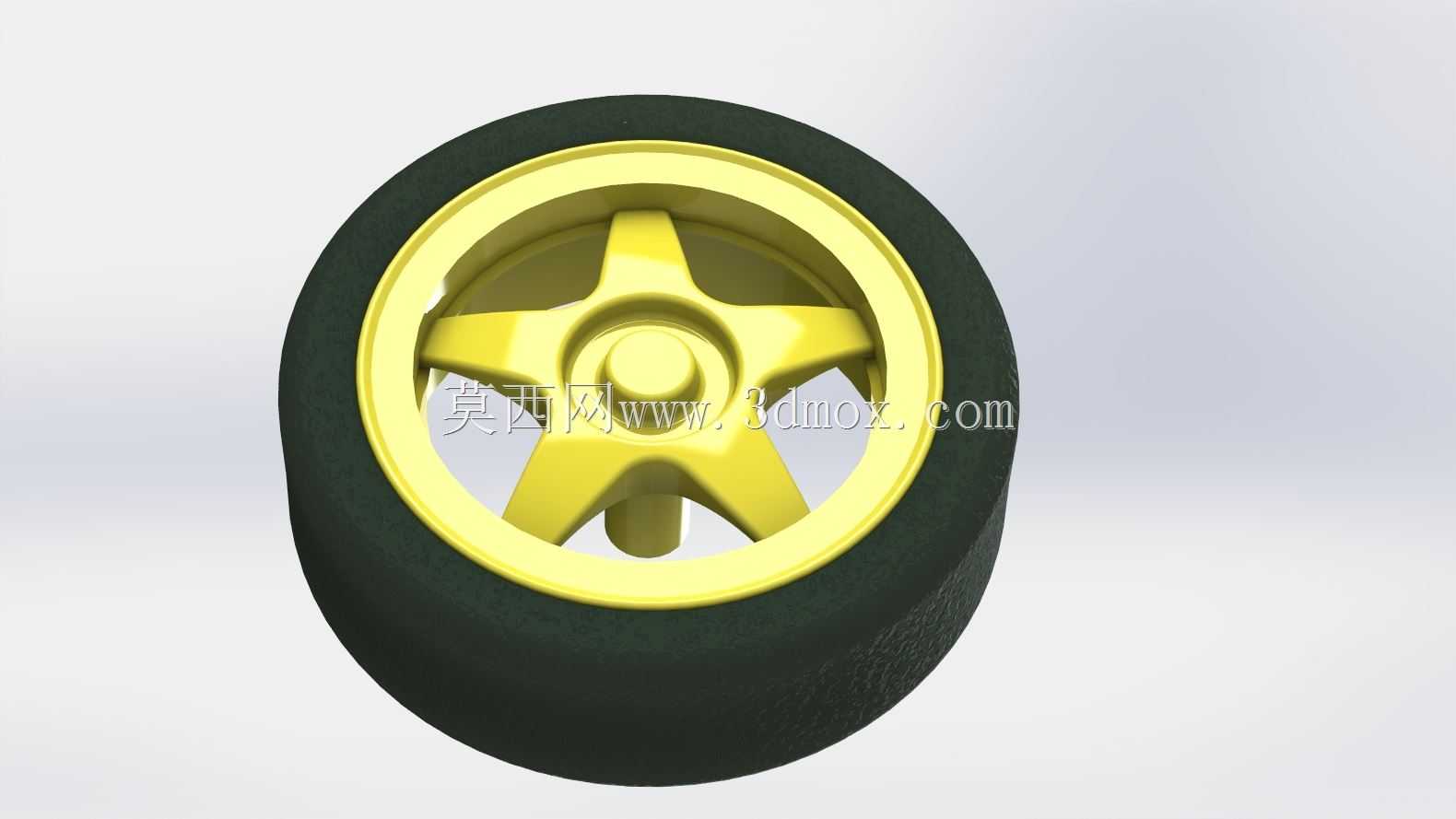

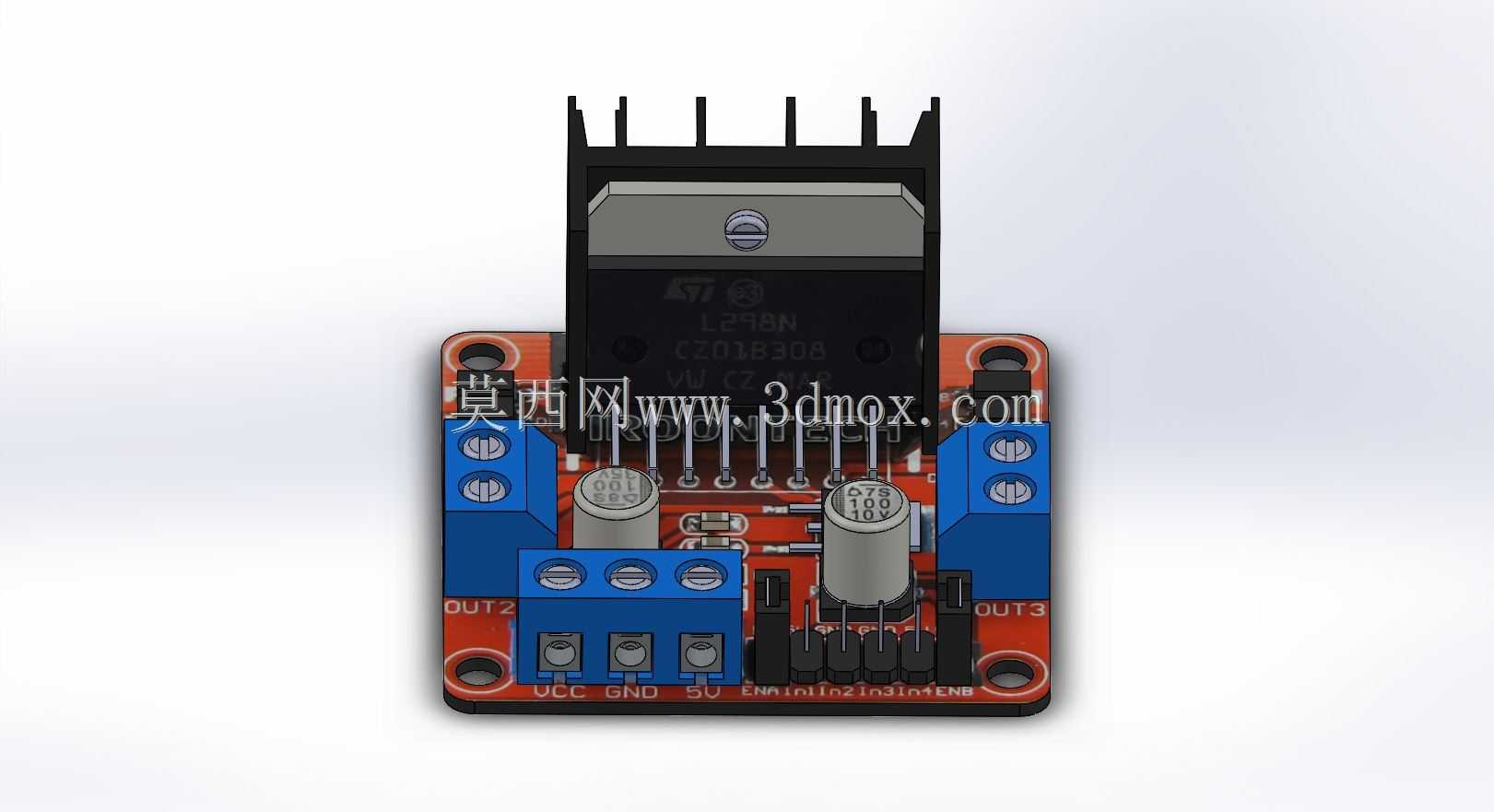

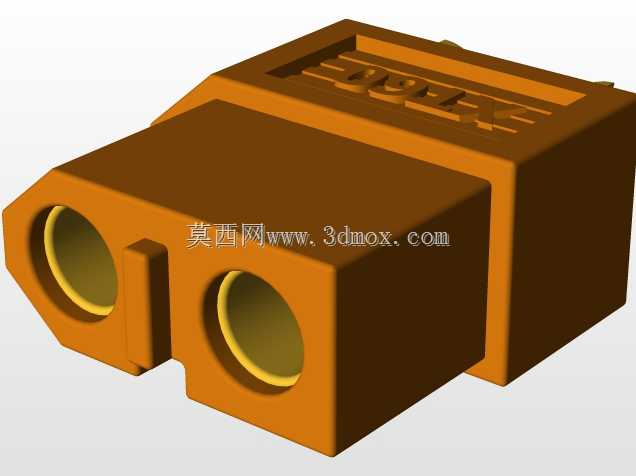

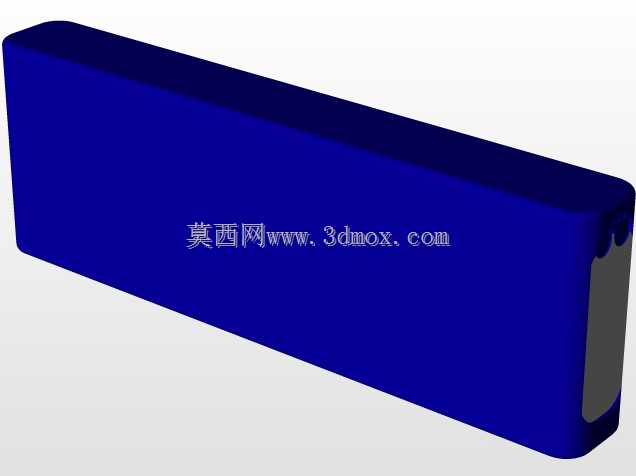

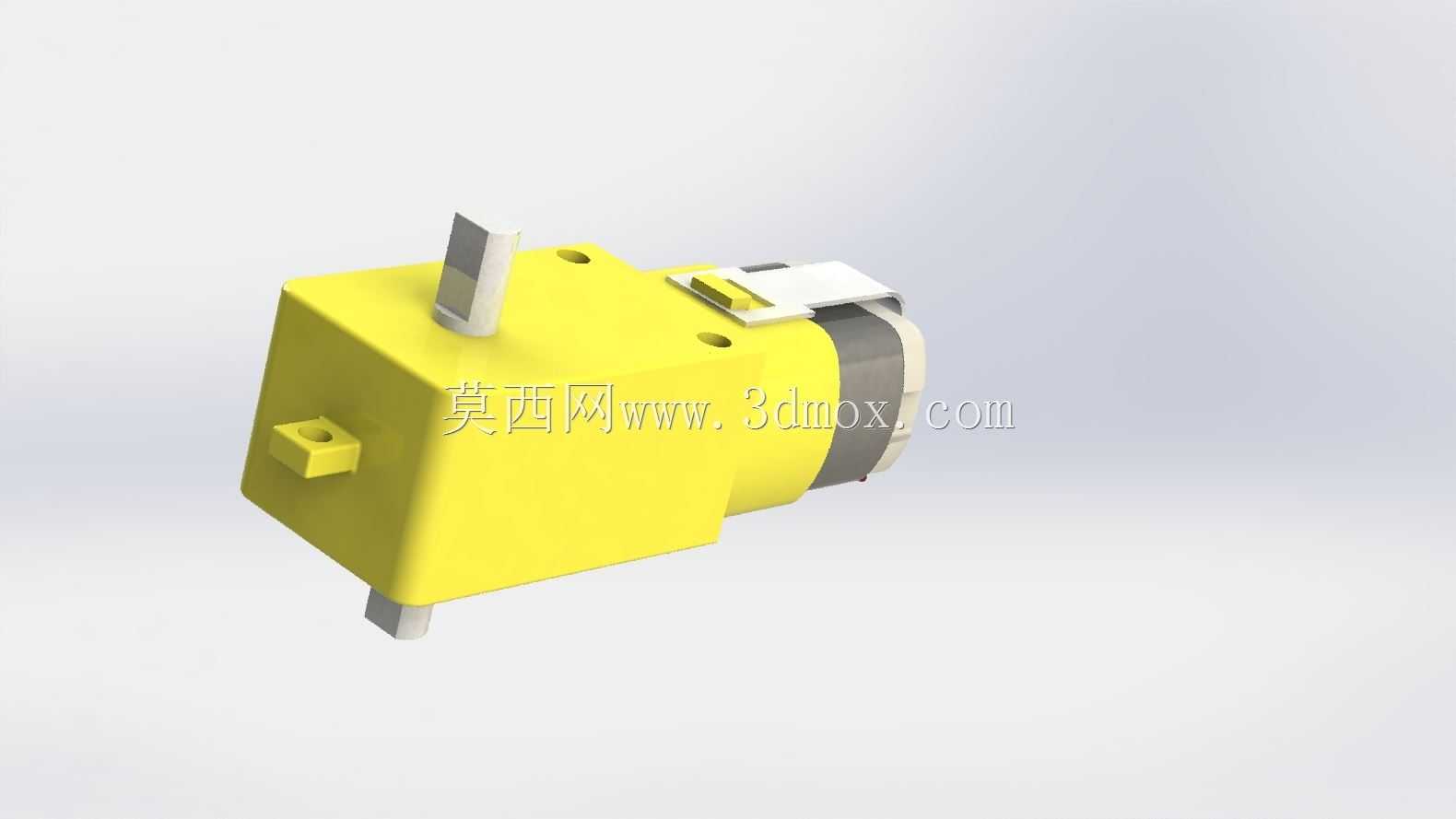

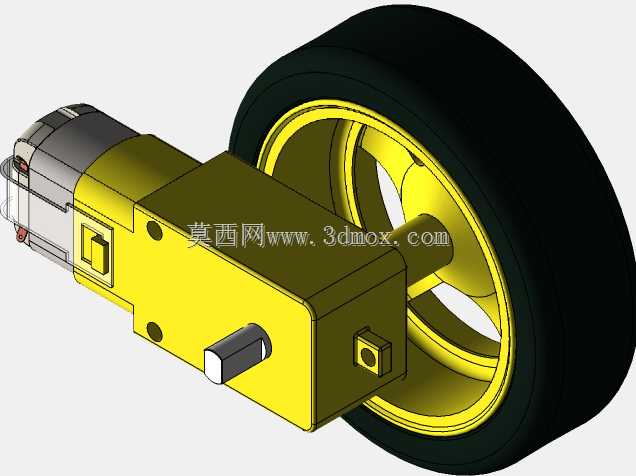

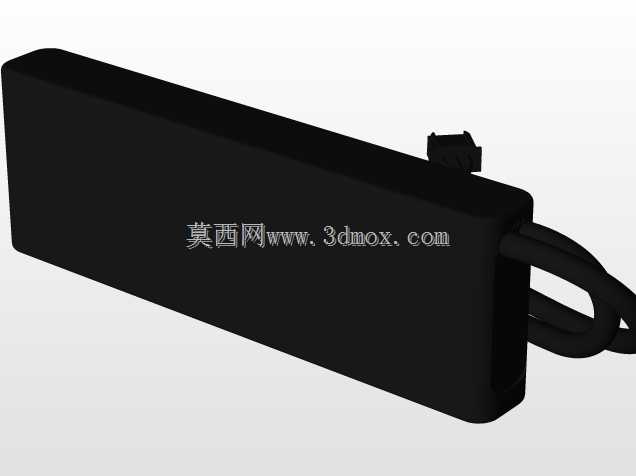

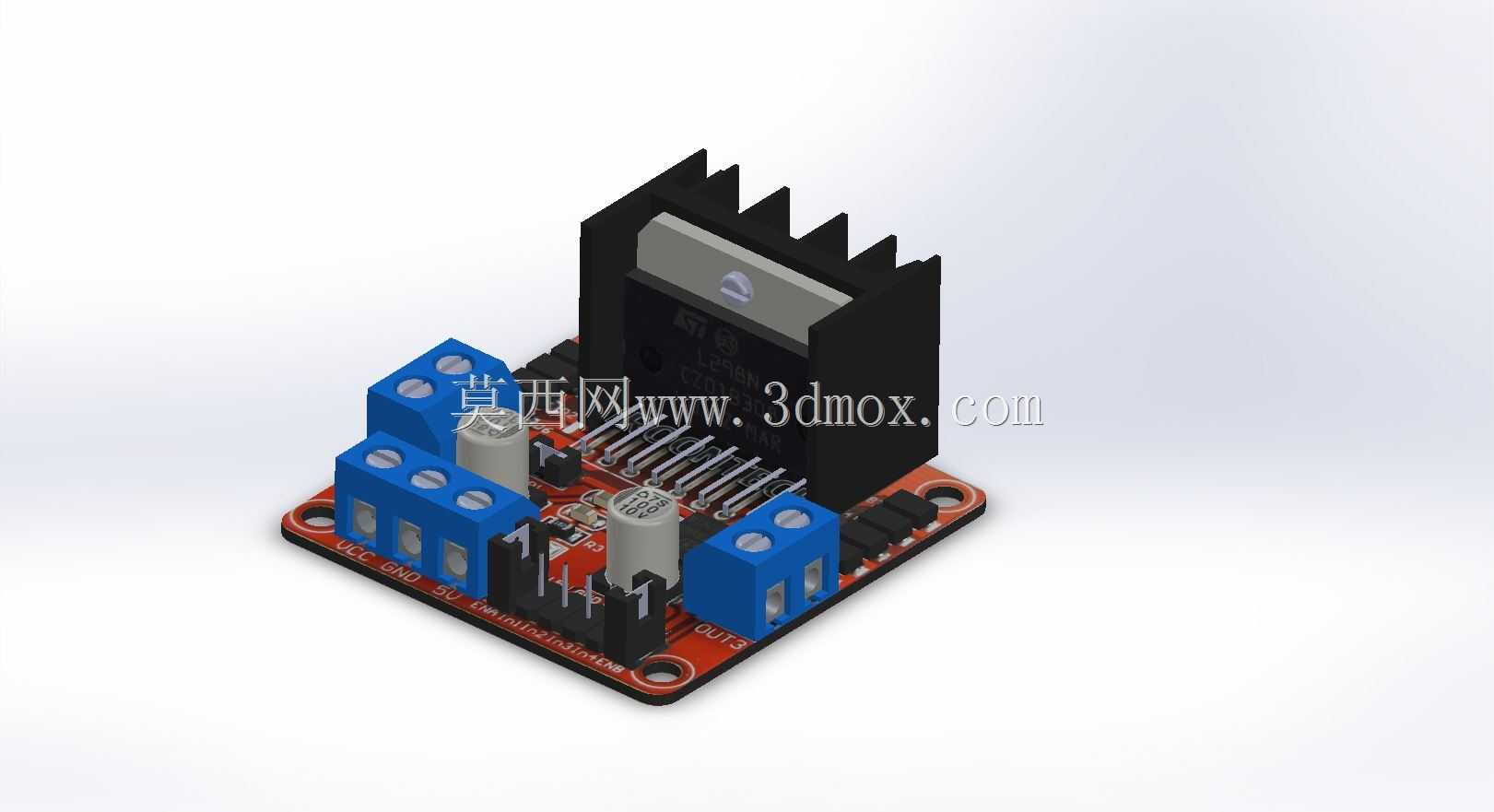

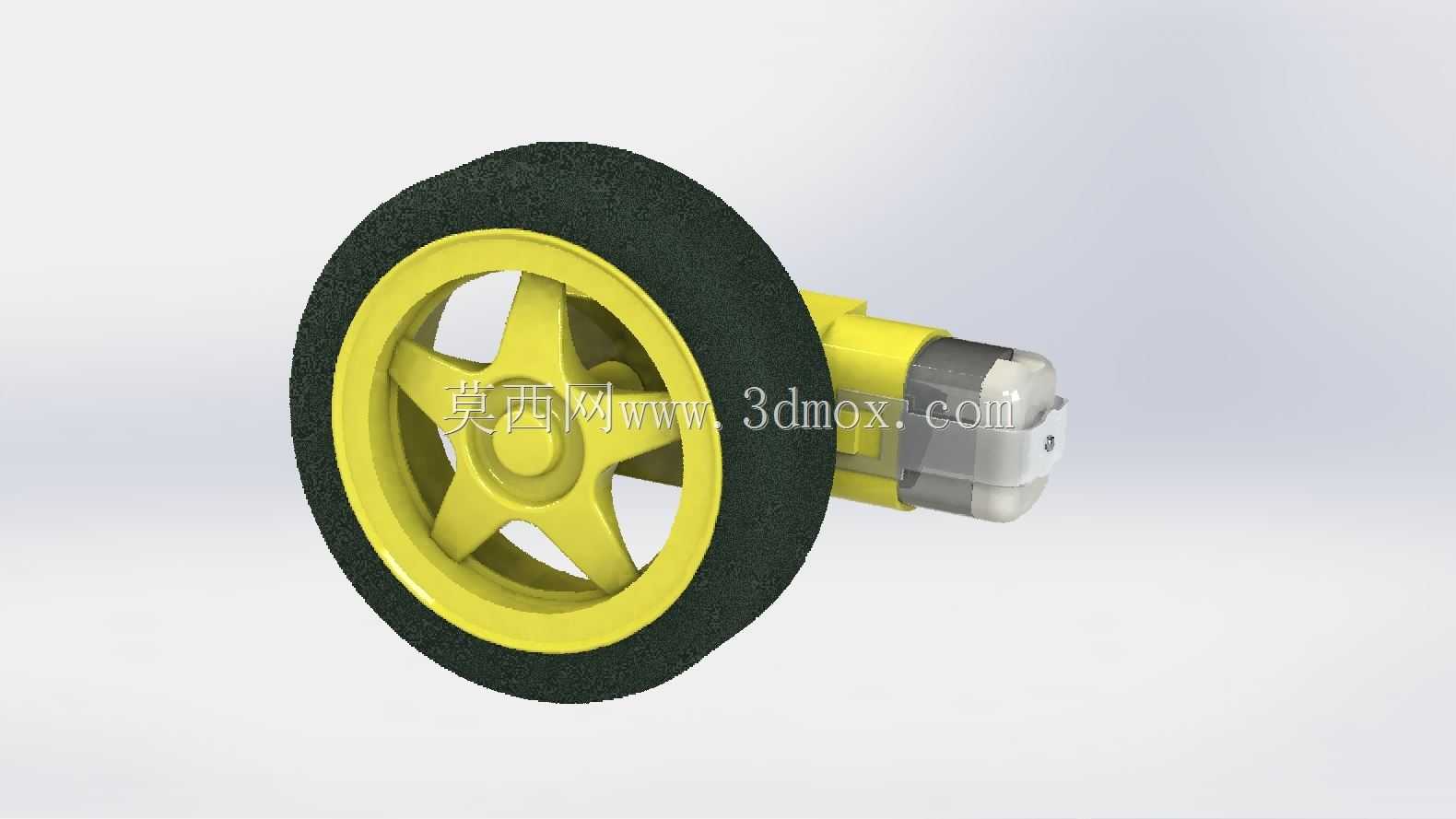

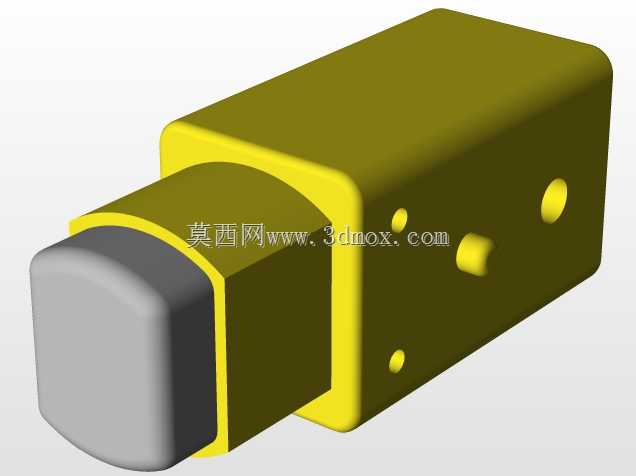

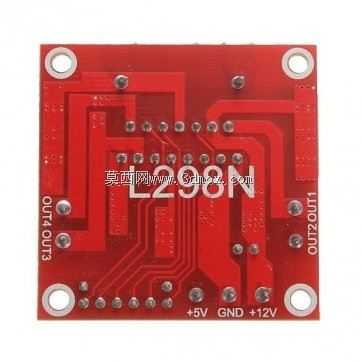

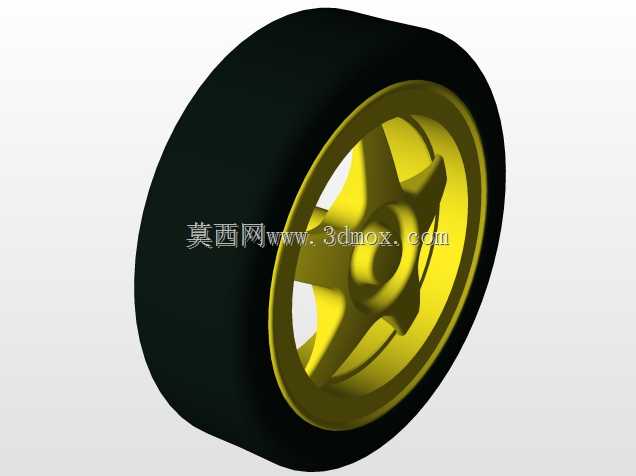

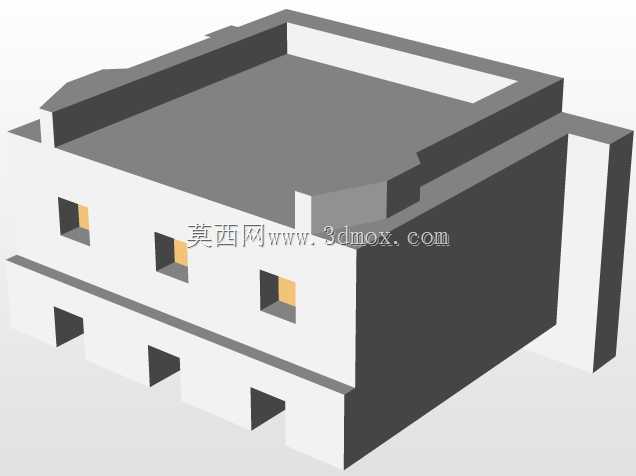

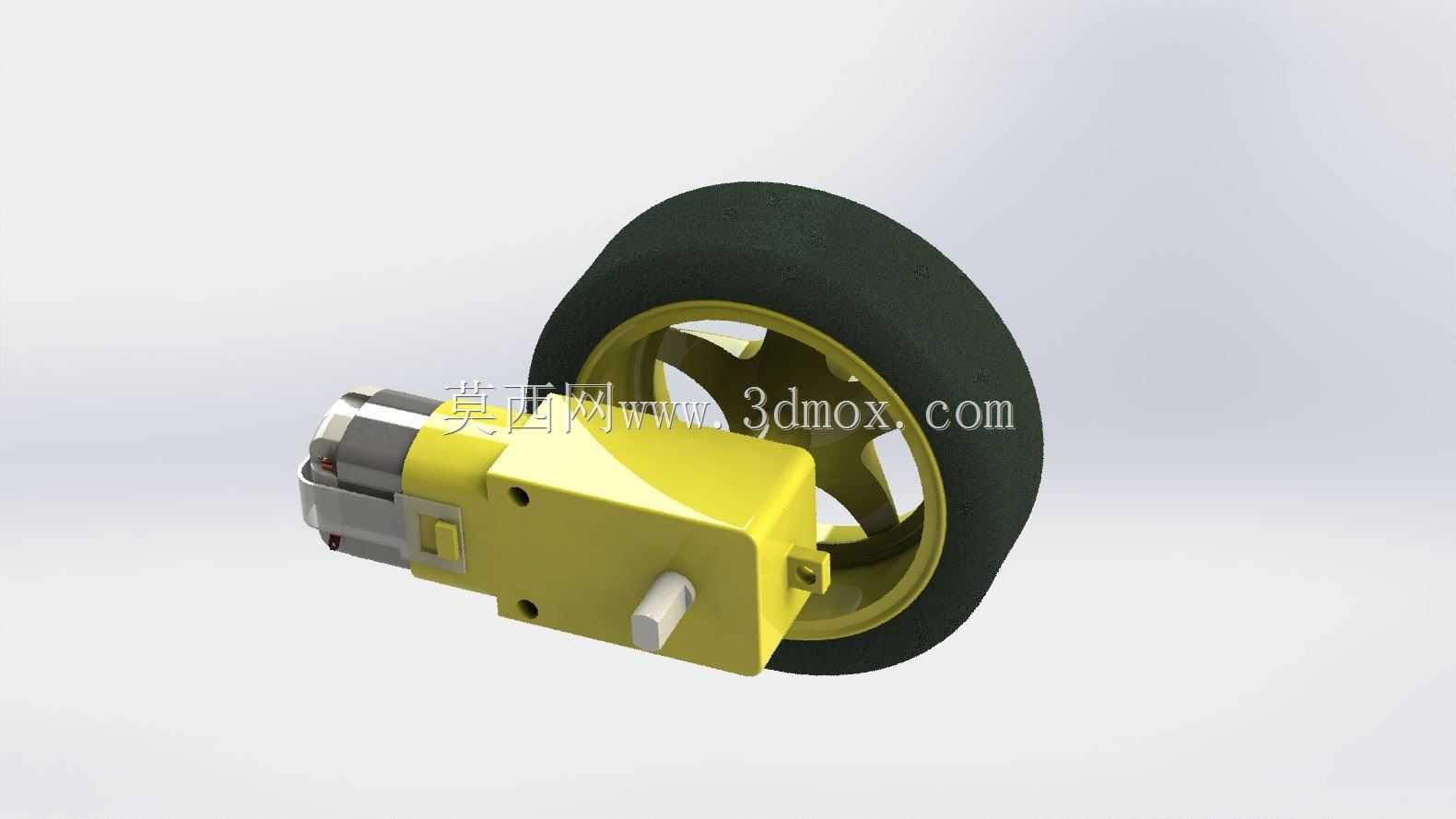

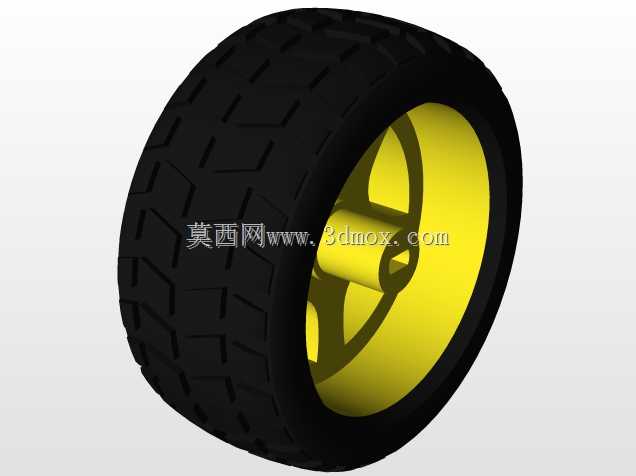

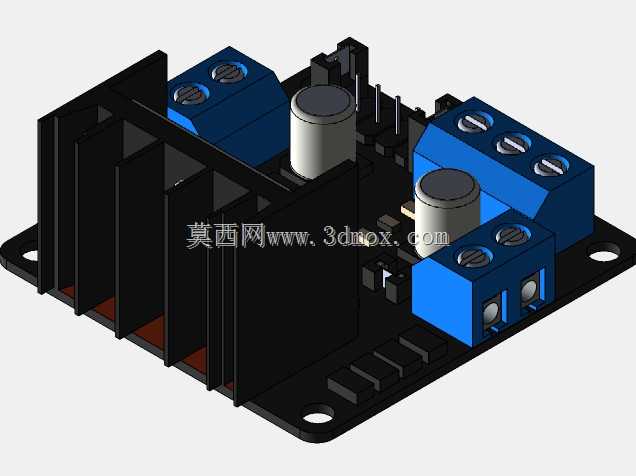

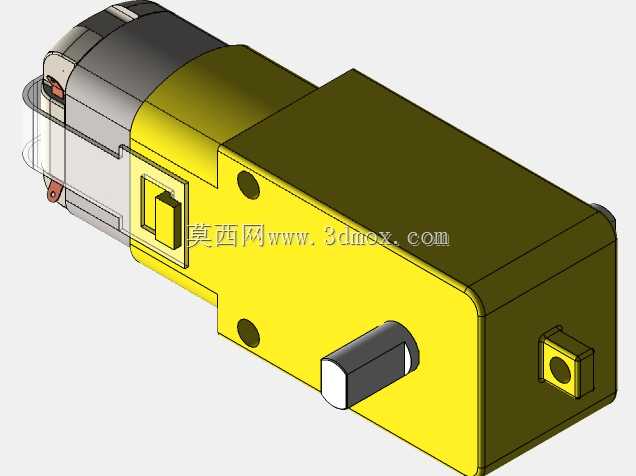

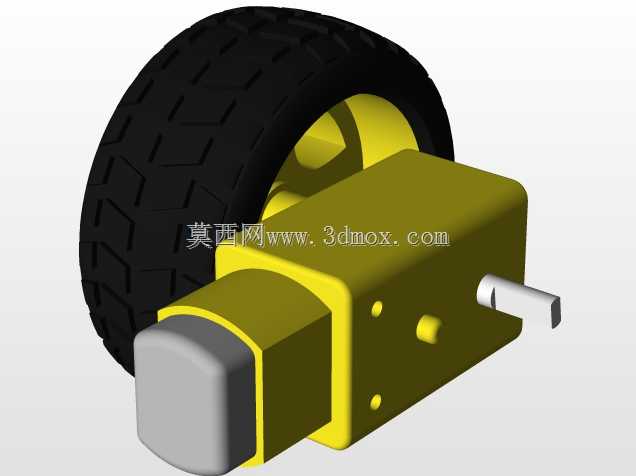

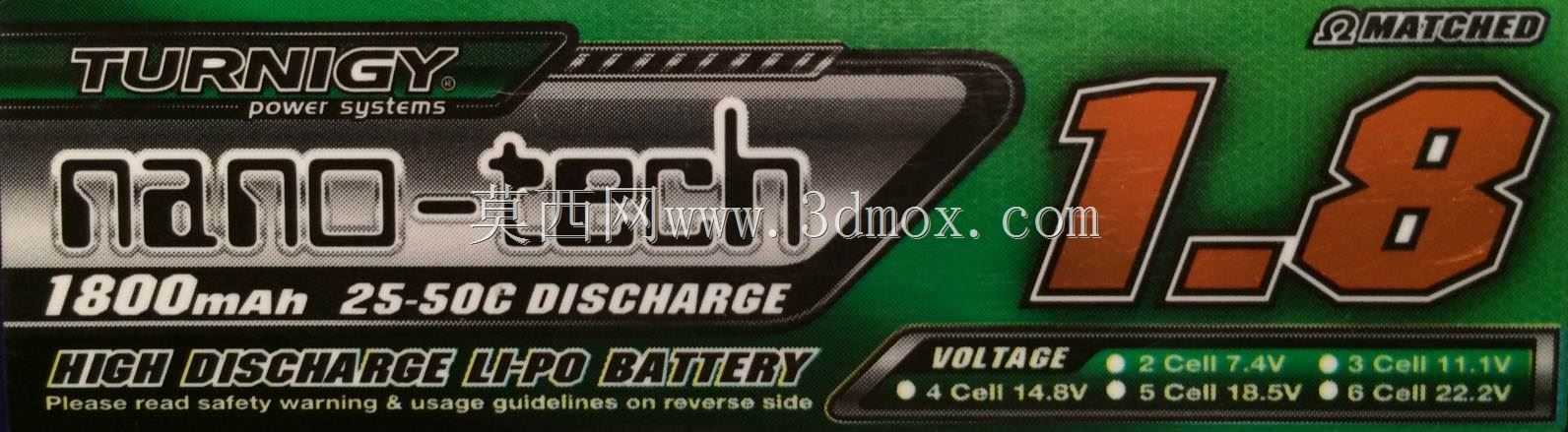

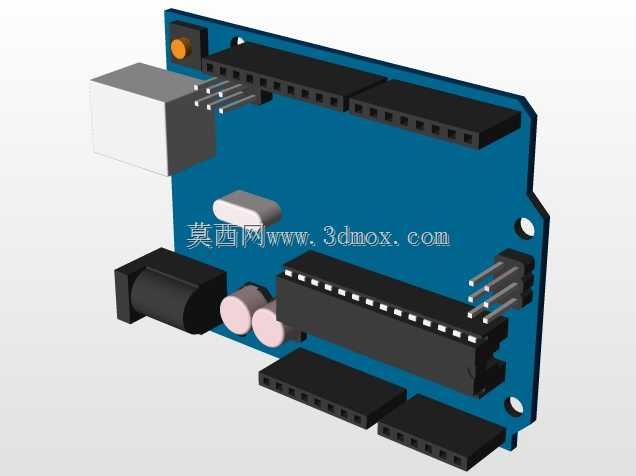

　　也能降低气垫抬升过程中的空气阻力，减少侧向气流的紊流干扰。轮组部分采用大直径窄幅橡胶轮胎搭配金属轮毂，安装位置突出于舱体下沿，在气垫未启动时可直接作为轮式载具行走，适配普通路面的移动需求；气垫模块集成在舱体下半段的密封腔体内，工作时通过内置风机向下鼓入高压空气，在舱体底部与地面之间形成均匀气膜，将整车载具抬升3-8mm的高度，此时轮组仅保留方向导向作用，大幅降低行进过程中的摩擦阻力，可在光滑瓷砖、玻璃、平整水泥地面上实现低阻力滑行。电气元件的排布充分考虑了走线与配重需求，Arduino控制板固定在前舱的上层安装位，电池模块布置在前舱底部靠近连接段的位置，平衡后舱风机与驱动电机的重量，驱动电调、接线端子等元件沿舱体内壁的安装槽排布，

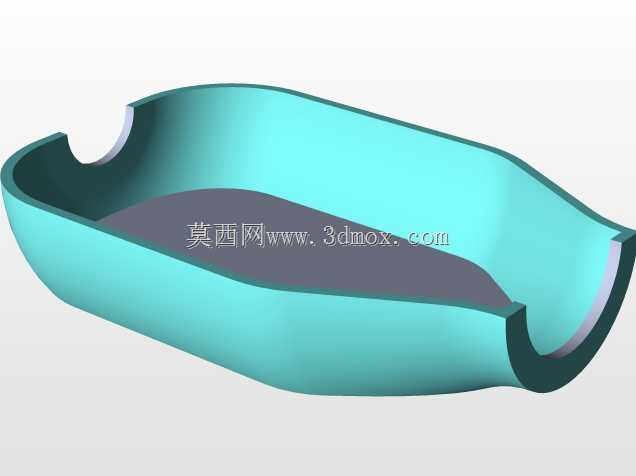

　　预留出足够的散热间隙，避免长时间工作时热量堆积。舱体各段的连接位置均做了止口设计，配合密封胶条可避免气垫鼓风时出现气流泄漏，保证气膜压力的稳定性；底部的气垫围裙采用柔性耐磨材质，边缘做了圆弧过渡，在经过微小地面凸起时不会出现卡滞，也能减少围裙的磨损量。从安装边界来看，载具整体宽度控制在常规室内通道的通行尺寸范围内，高度不超过成年人小腿位置，可顺利通过常规桌椅下方、设备间隙等狭窄区域，轮组的安装支座采用可调节设计，能够根据不同地面的平整度微调轮轴高度，匹配气垫抬升后的间隙要求，避免轮组压地过紧增大摩擦阻力，或是抬升过高导致导向失效。
