等离子切割炬高度控制装置结构建模

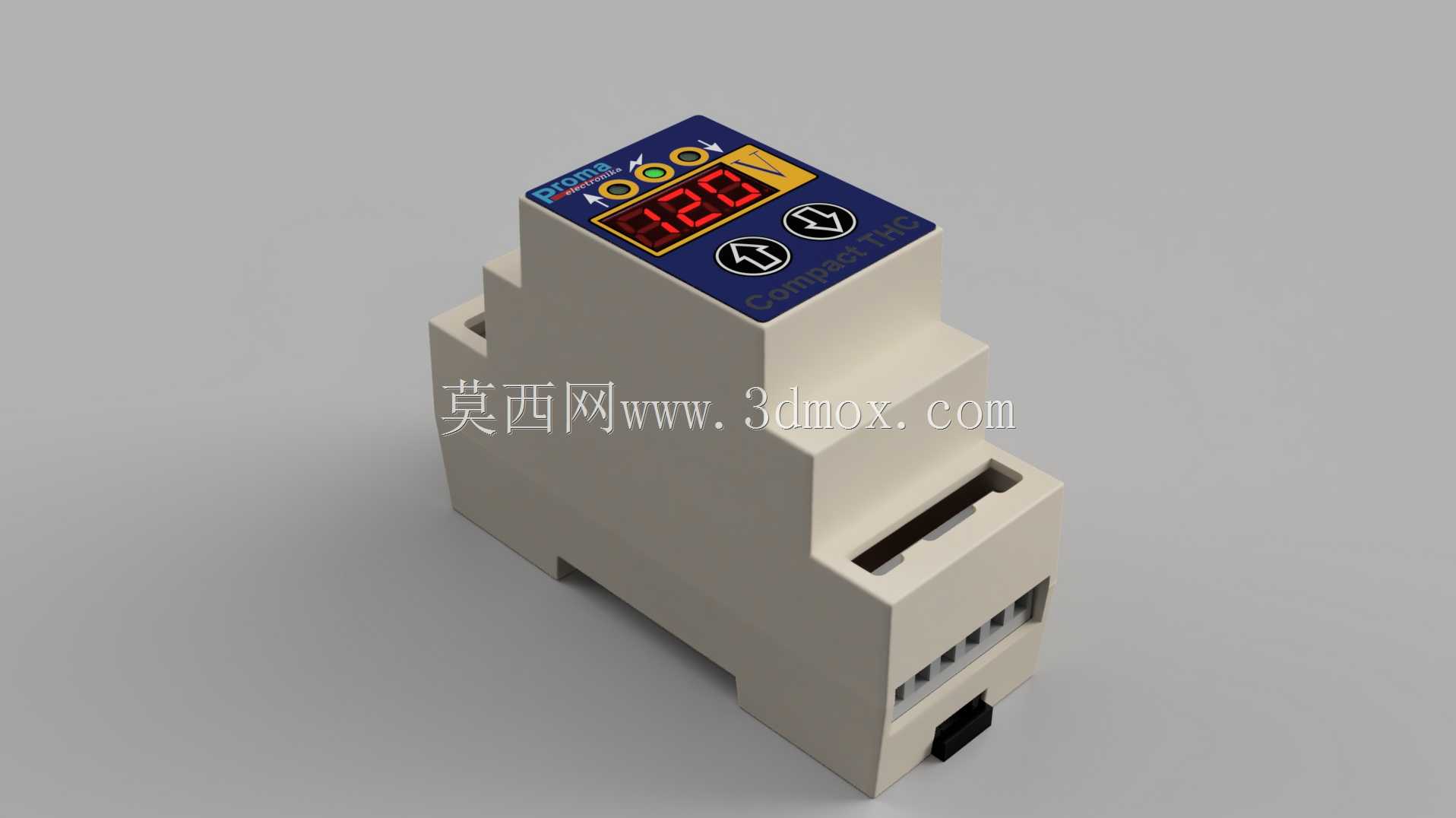

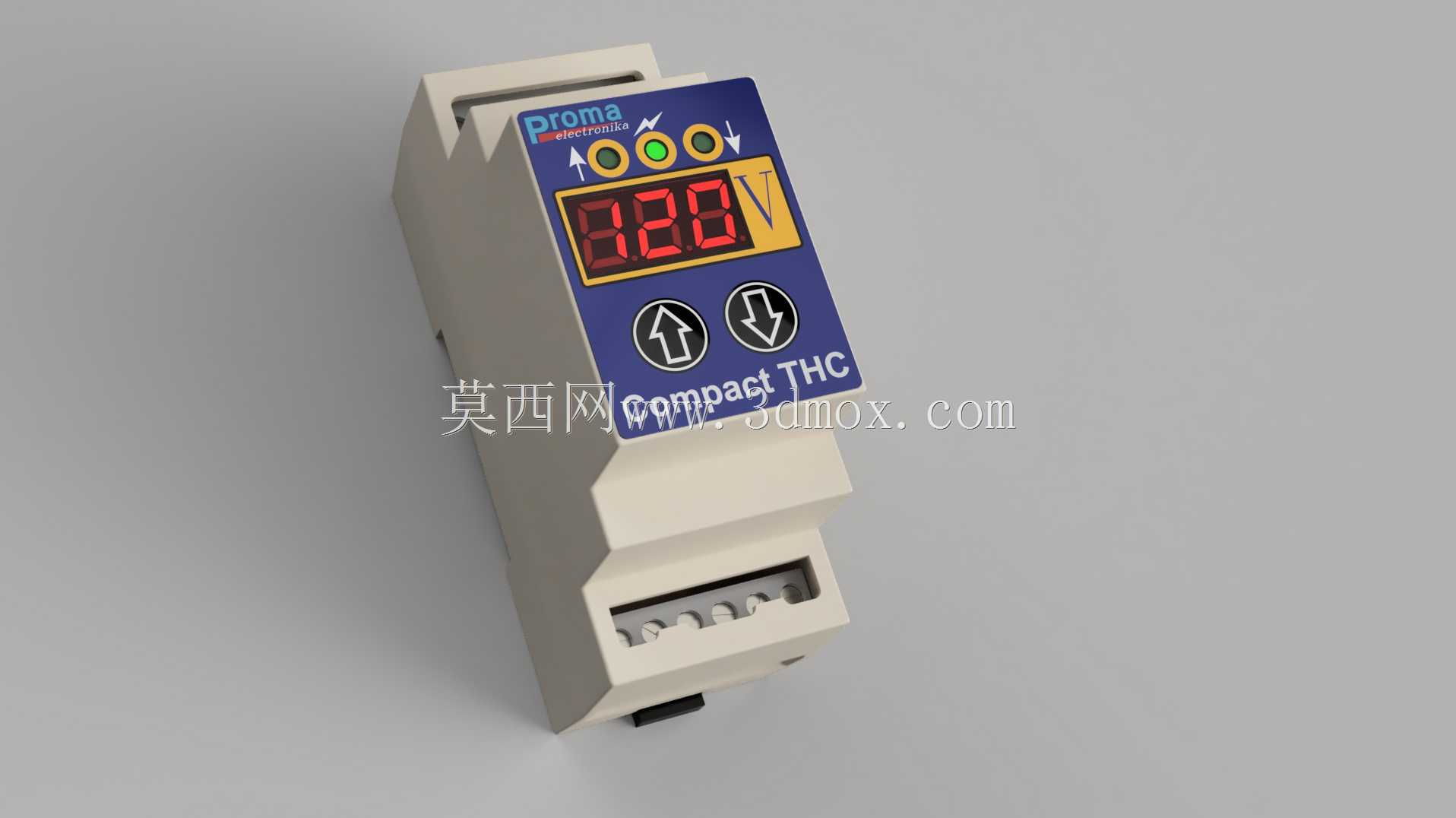

在数控等离子切割设备的配套部件选型与结构设计工作中，割炬高度控制单元是直接影响切割断面质量、易损件使用寿命的核心功能部件，本次建模的这款紧凑型高度控制器，正是面向中小型台式等离子切割设备的配套需求完成的结构还原。日常车间里做等离子加工作业的师傅都清楚，切割过程中割嘴和钢板之间的距离如果波动过大，很容易出现切不透、挂渣严重、割嘴非正常烧损的问题，尤其是切割带轻微形变的板材、或是做高速穿孔作业时，高度控制器的响应速度和安装适配性直接决定了整套设备的加工稳定性。这款控制器采用标准DIN导轨安装结构，整体外形适配常规电控柜内的元器件排布空间，壳体做了阶梯式的卡扣设计，无需额外打孔固定，直接卡装在35mm标准电气导轨上即可完成安装，接线端设置在壳体下部，和柜内常见的断路器、继电器等元器件的布线走向保持一致，能大幅减少柜内走线的弯折整理工作量。从功能布局来看，正面的数显区域直接实时反馈当前的弧压采样数值，上下调节按键采用带触感反馈的硬质按键，即便操作人员戴着手套做现场参数调整，也能准确触发操作，不会出现误触的情况；面板上的状态指示灯分别对应电源接通、弧压正常、高度调节动作三个核心状态，设备运行时站在柜前一米左右就能快速判断工作状态，不用凑近查看细小的标识。建模过程中完全按照实物的安装边界做尺寸还原，壳体的插拔卡扣行程、接线端子的接线空间、面板按键的凸起高度都和实物保持一致，不管是做整套电控柜的布局排布仿真，还是做设备操作面板的人机工程校验，都能直接调用模型完成干涉检查。这类紧凑型高度控制器大多配套150A及以下功率的等离子切割电源使用，既可以集成在台式数控切割机的固定电控柜内，也能加装在便携型切割设备的外挂控制盒里，安装时不需要预留太大的操作空间，侧面和相邻元器件只需要留出几毫米的散热间隙即可，不会过多占用电控柜内的宝贵安装位。实际作业过程中，该控制器通过实时采集等离子弧的电压变化，联动升降机构调整割炬的上下位置，全程不需要人工干预就能在切割起伏板材时保持恒定的割嘴高度，相比早期的手动调高方式，能把割嘴的使用寿命提升近三成，同时大幅减少因为高度不适配产生的切割废品。建模时特意还原了壳体表面的细微脱模斜度、面板贴膜的覆盖边界、底部接线端的防护槽结构，确保模型导入装配环境后，能完全匹配真实元器件的装配关系，不会出现虚拟装配时能装上、实际安装时卡滞干涉的问题。
