机器人分度焊接工作站结构设计方案

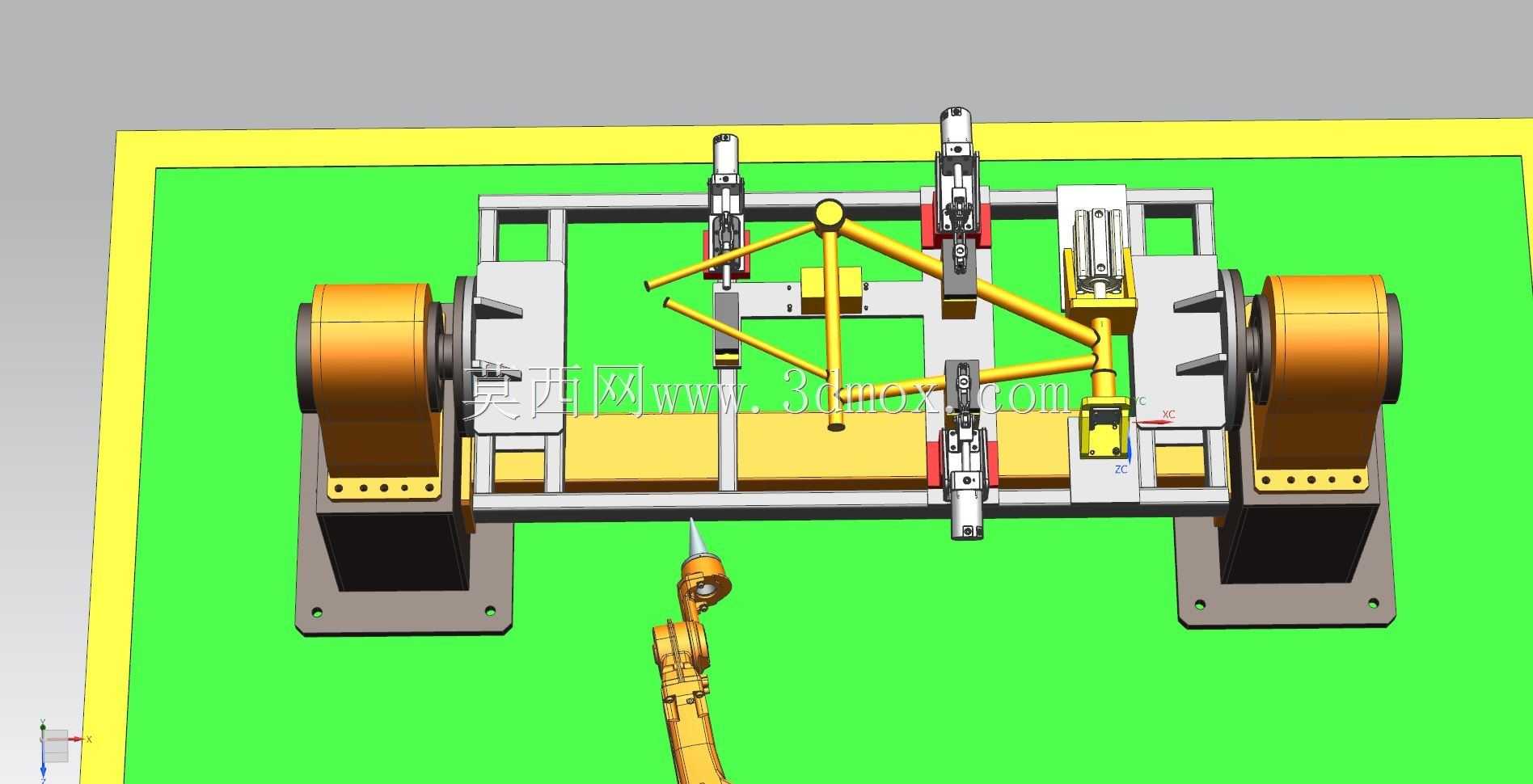

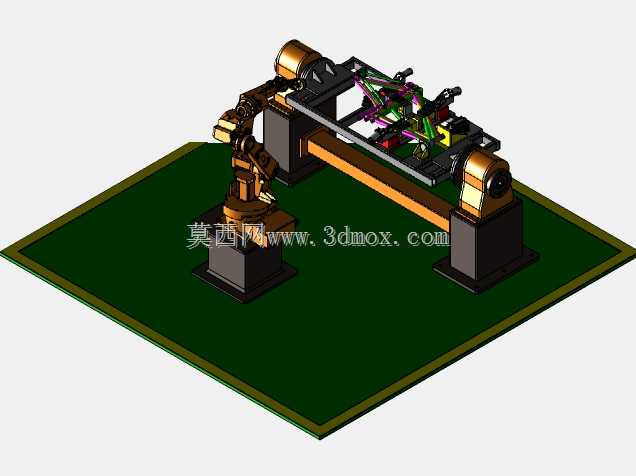

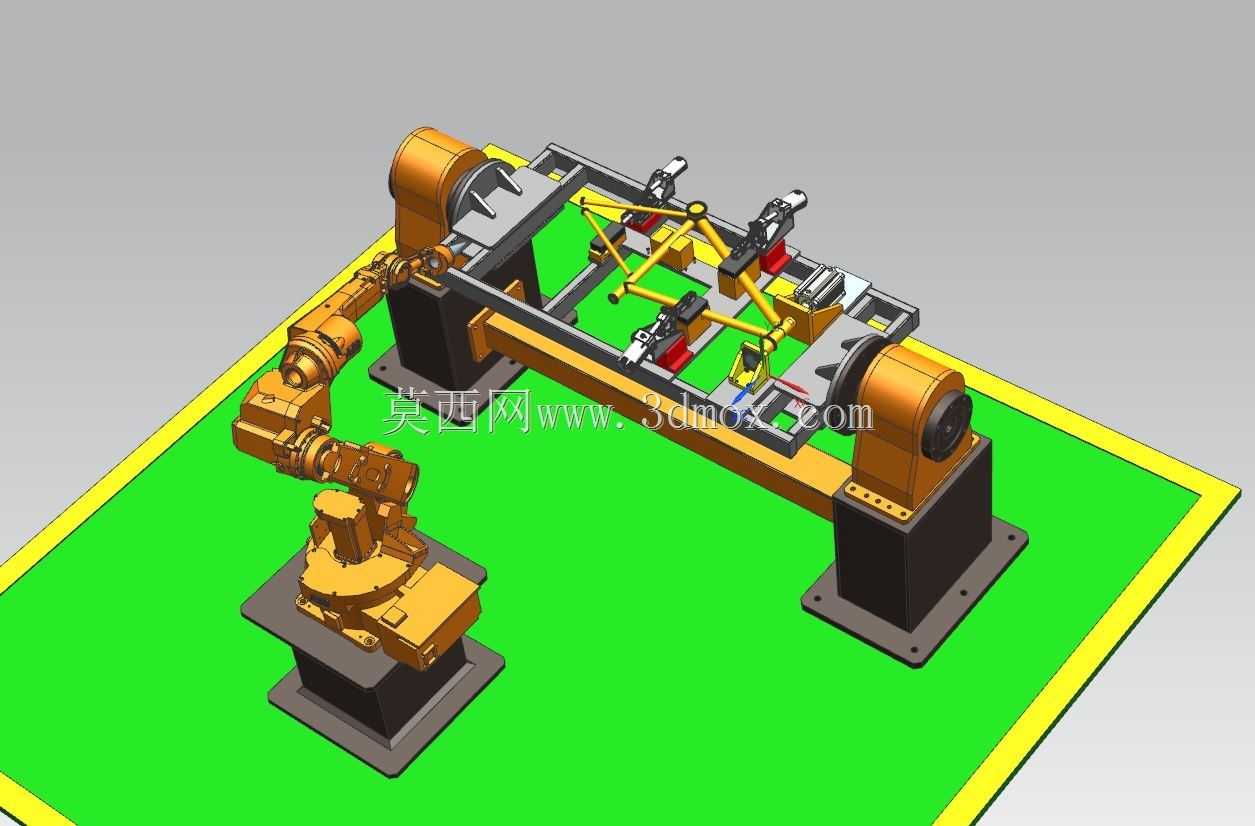

这套分度式机器人焊接单元，主要面向中小批量结构件的多面连续焊接作业场景，常见于汽车零部件、五金支架、小型工程机械结构件的焊接生产环节，替代传统人工翻面、多次装夹的焊接模式，能大幅降低重复装夹带来的位置误差，减少焊工在焊接弧光、烟尘环境下的暴露时长。整套设备的布局采用侧挂机器人配合头尾架式双支撑变位机的形式，变位机的回转轴线与机器人作业半径做了匹配校核，确保机器人末端焊枪能够抵达工件所有待焊焊缝位置，不会出现作业死区。变位机两端的支撑座采用铸铁材质做减震处理，底部安装板预留了与地面预埋螺栓连接的通孔，安装时需要保证两端支撑座的同轴度误差控制在0.1mm以内，避免回转过程中出现卡滞或附加载荷影响回转精度。中间的工装夹具平台采用模块化设计思路，不同规格的工件可以通过更换夹具定位块实现快速切换，夹具上的压紧单元采用气动压紧结构，每个压紧点的压头都做了绝缘处理，避免焊接电流分流损伤压紧气缸。整套设备的安装边界需要预留足够的维护空间，机器人侧需要预留至少800mm的检修通道，变位机尾部需要预留走线与回转驱动单元的维护空间，整体作业区域需要设置安全围栏与安全光栅，避免人员误入作业范围引发安全事故。设计过程中针对焊接过程的飞溅做了针对性防护，所有气缸、传感器的线缆都套有防火花飞溅的波纹管，回转部位的密封件采用耐高温氟橡胶材质，避免长期受焊接高温烘烤出现老化失效。变位机的分度精度控制在±0.05°，能够满足多数角焊缝、环缝的焊接位置精度要求，焊接时变位机可以配合机器人的焊接轨迹做同步回转，让待焊焊缝始终处于最佳的平焊位置，有效提升焊接成型质量，减少焊接缺陷的产生。夹具平台的基准面做了磨削处理，平面度误差不超过0.02mm/1000mm，保证工件装夹后的位置一致性，降低后续焊接轨迹示教的调整工作量。
