带安装法兰的万向球传送支撑组件

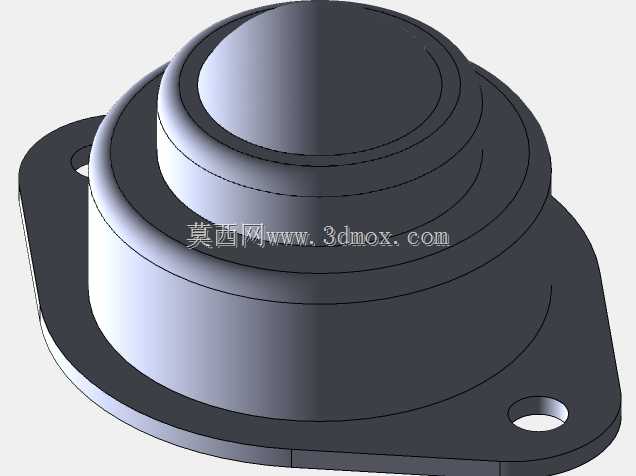

　　这类带安装法兰的万向球支撑件，常被布置在物流分拣线、装配工装台板、板材加工进料段的工作面，替代传统固定托辊解决多方向移载的转向阻力问题——当工件需要在输送面上完成横向平移、斜向调整、旋转对位这类操作时，单个球辊即可提供全向滚动支撑，不需要额外加装转向导向结构，能大幅简化输送台的整体布局。从结构设计逻辑来看，主体采用阶梯式嵌套壳体，最内层包裹可自由滚动的承载钢球，中间层设置多颗小直径滚珠作为承托介质，将钢球承受的竖向载荷均匀分散到壳体基座上，避免钢球单点受力出现卡滞；外层延伸出带两个对称安装孔的法兰边，安装孔做了沉台处理，装配后螺栓头不会突出工作面，不会刮蹭输送过程中的工件底面。设计时特意将壳体做了多层阶梯收边的结构，

　　一方面是给内部滚珠预留足够的滚道空间，保证钢球无论朝哪个方向滚动，滚珠都能持续提供均匀承托，不会出现滚动到极限位置卡死的情况；另一方面阶梯结构也能强化壳体的结构强度，当承受较重工件的瞬时冲击载荷时，壳体不会因为薄壁结构出现变形，导致内部滚道偏移。安装边界上，法兰边的两个安装孔中心距适配常规输送台的铝型材槽距，不需要额外加工定制安装板，直接用内六角螺栓即可固定在台架的型材或者钢板上；壳体总高度控制在常规托辊的安装高度范围内，替换原有固定托辊时不需要调整台架的整体高度，球头突出工作面的高度经过匹配设计，既保证足够的滚动接触行程，不会因为工件轻微变形就蹭到壳体端面，也不会突出过多导致工件放置时出现倾斜。实际使用中，

　　这类球辊单颗可承受数十公斤的竖向载荷，多颗阵列布置时可承载大尺寸板材、周转箱、工装托盘的移载需求，钢球表面做了硬化处理，长期与金属工件底面摩擦也不会出现明显凹痕，内部滚道填充润滑脂后可实现长期免维护运行，在需要频繁调整工件位置的装配工位、需要多向合流的分拣输送线上，这类组件的使用能有效降低工人移载工件的操作强度，也能避免工件底面在滑动过程中出现划伤。
