嵌入式绿色翘板电源开关结构设计

这类翘板式绿色开关常被用在低压电控回路的操作端，小到桌面测试工装、小型实验设备的电源通断控制，大到分布式工控柜的支路启停操作，都能见到同结构控件的身影。不同于圆形点动按钮，翘板结构的操作面带有明确的0/1标识，操作人员无需凑近查看标识，仅凭指尖触感就能判断当前通断状态，在车间光线不足、操作人员佩戴劳保手套的场景下，能有效降低误操作概率。

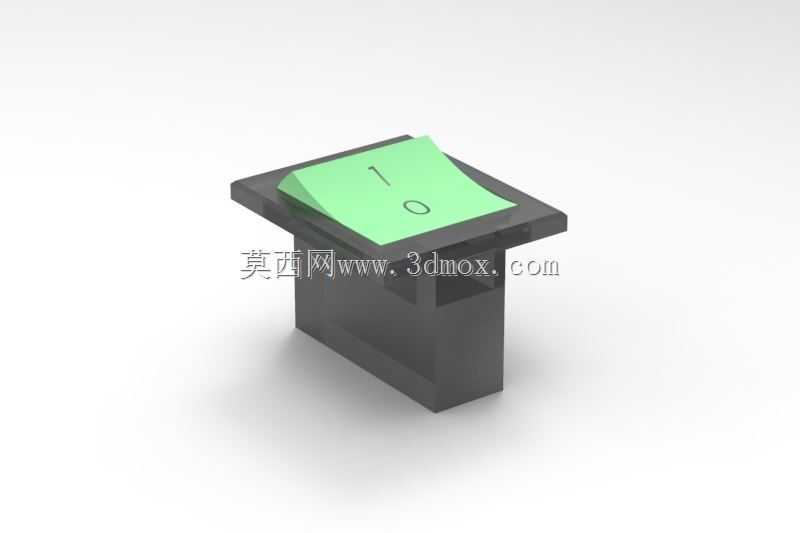

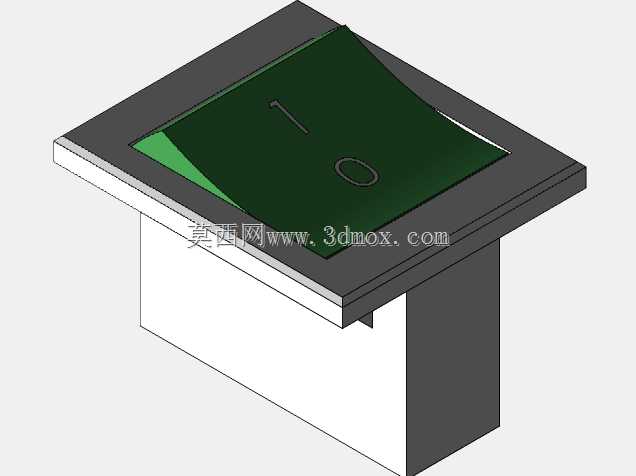

从结构设计逻辑来看，这款开关采用卡扣式嵌入式安装结构，底座部分为方形直筒结构，安装时只需在面板上开出对应尺寸的方形安装孔，将底座推入孔位后，底座上方的凸缘会自然卡在面板表面，配合侧边的弹性卡扣即可完成固定，无需额外螺丝紧固，装配效率远高于螺纹固定式按钮。按键部分采用亮绿色工程塑料材质，一方面和设备上的红色停止、黄色复位按钮形成明确的色彩区分，符合工业控件的色彩标识规范，另一方面绿色材质本身耐脏耐油污，在车间多尘、多切削液飞溅的环境下，长期使用也不会出现标识脱落、表面发黏的问题。

设计时需要重点把控几个尺寸边界：首先是底座的外形尺寸，要匹配常规面板的开孔公差，通常单边预留0.1-0.2mm的间隙，既保证安装时能顺利推入，又不会因为间隙过大出现开关晃动的问题；其次是按键的翘板行程，通常控制在3-5mm之间，行程过短会导致操作手感发飘，操作人员无法确认是否触发，行程过长则会增加内部触点的动作距离，缩短开关的机械寿命；另外按键表面的弧度设计也经过反复调整，中部略微凸起的弧度刚好贴合指尖的按压角度，长期操作也不会产生硌手的触感。

内部结构上，这类开关通常采用银合金触点搭配翘板传动结构，按压按键一端时，翘板会带动内部动触点完成与静触点的接合或分离，实现回路的通断。底座部分采用阻燃黑色工程塑料，能够满足低压电器的阻燃要求，即使触点拉弧产生局部高温，也不会出现外壳熔融起火的风险。在进行设备结构设计时，选用这类开关需要提前预留足够的后部安装空间，底座后方要留出接线端子的操作余量，同时要注意面板厚度适配范围，常规这款结构适配1-3mm厚度的金属或塑料面板，过厚的面板会导致卡扣无法完全卡合，容易出现开关脱落的问题。
