多关节落地式工业机械臂结构设计

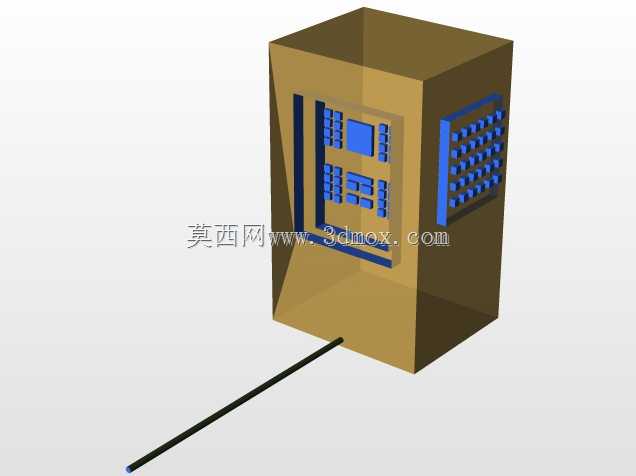

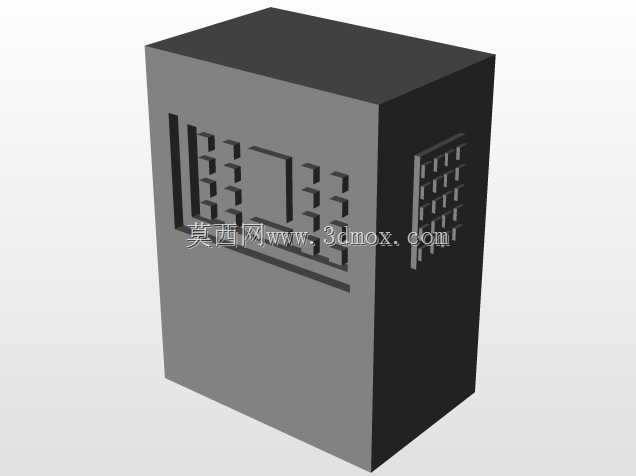

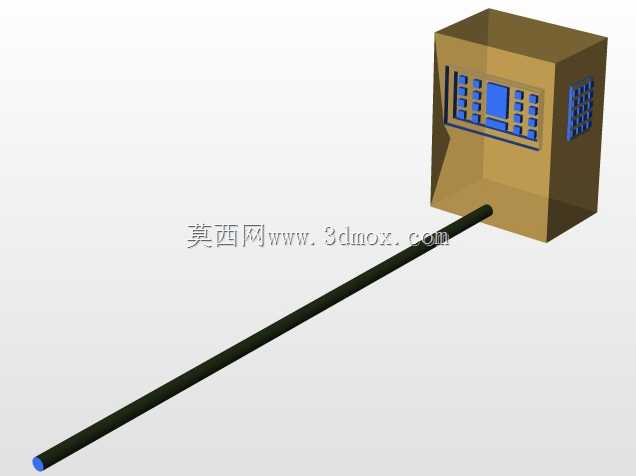

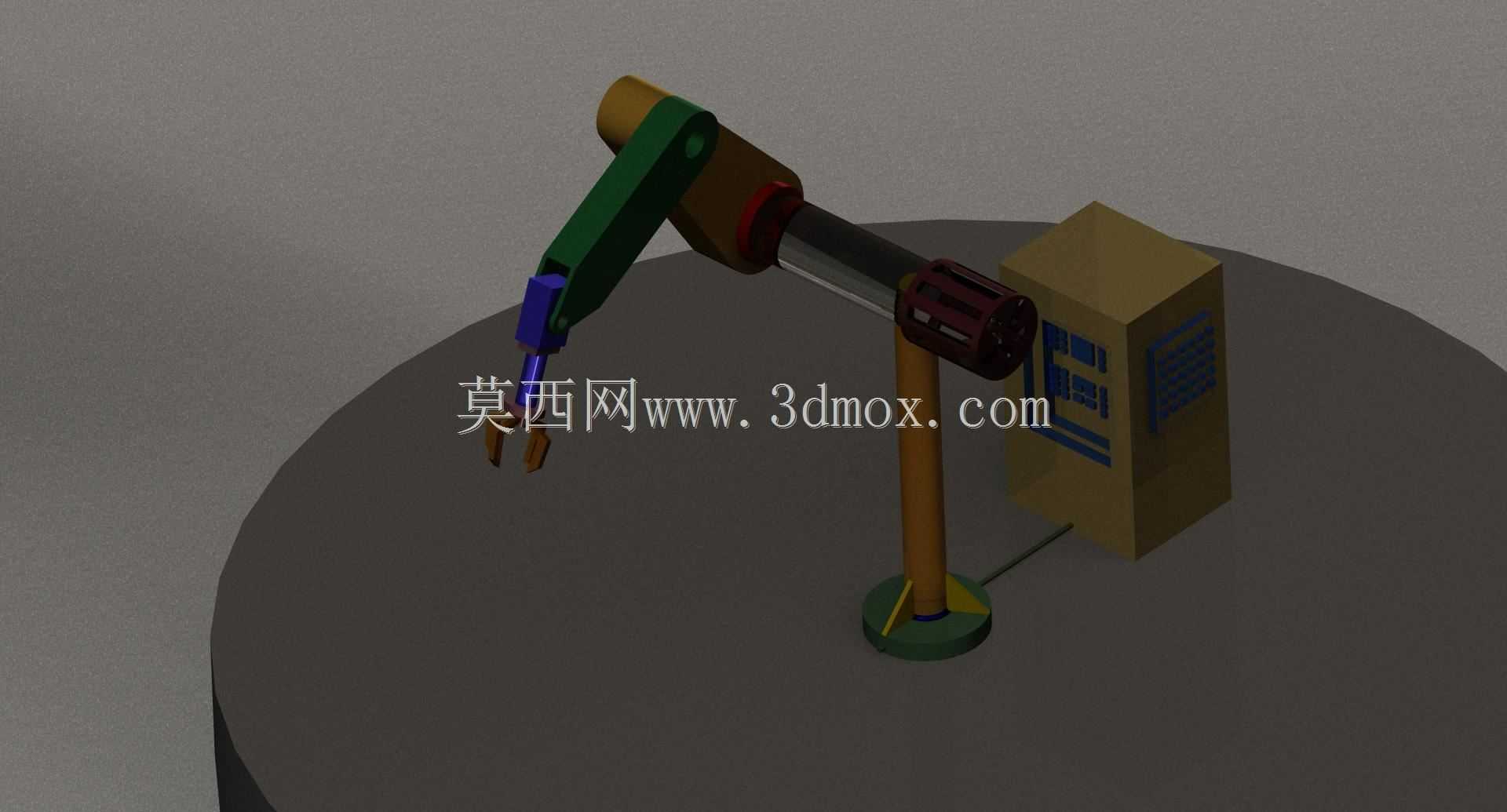

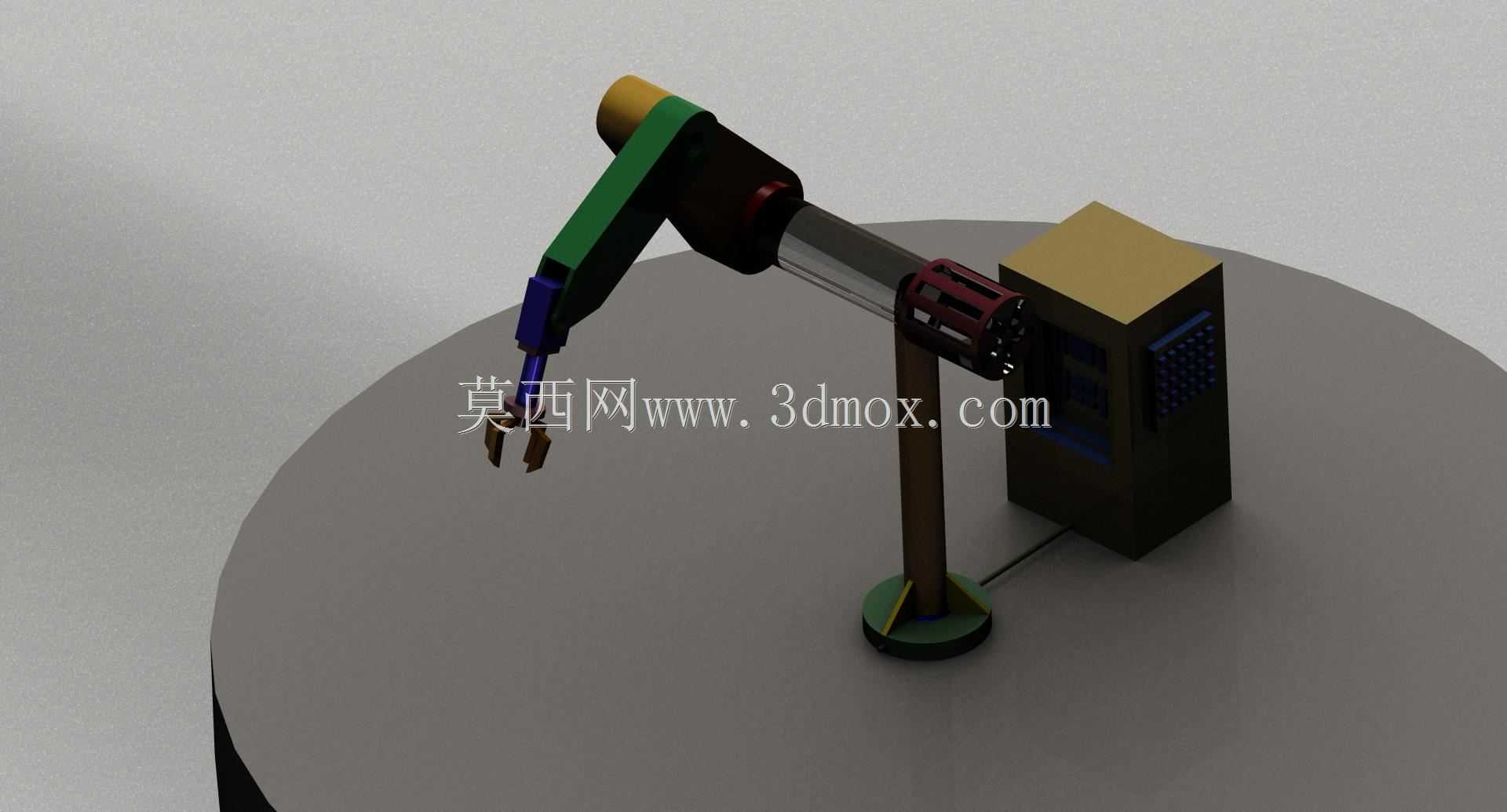

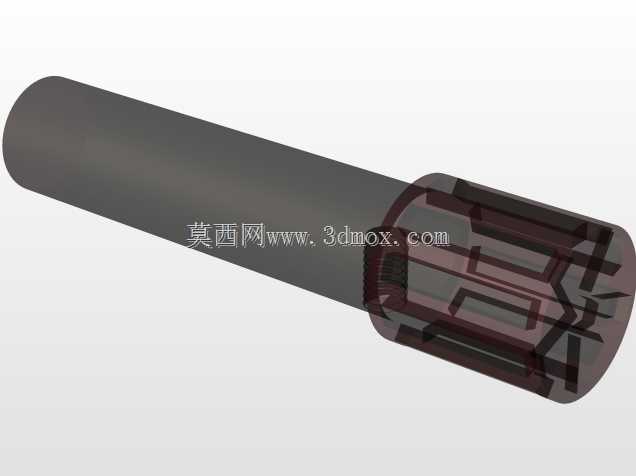

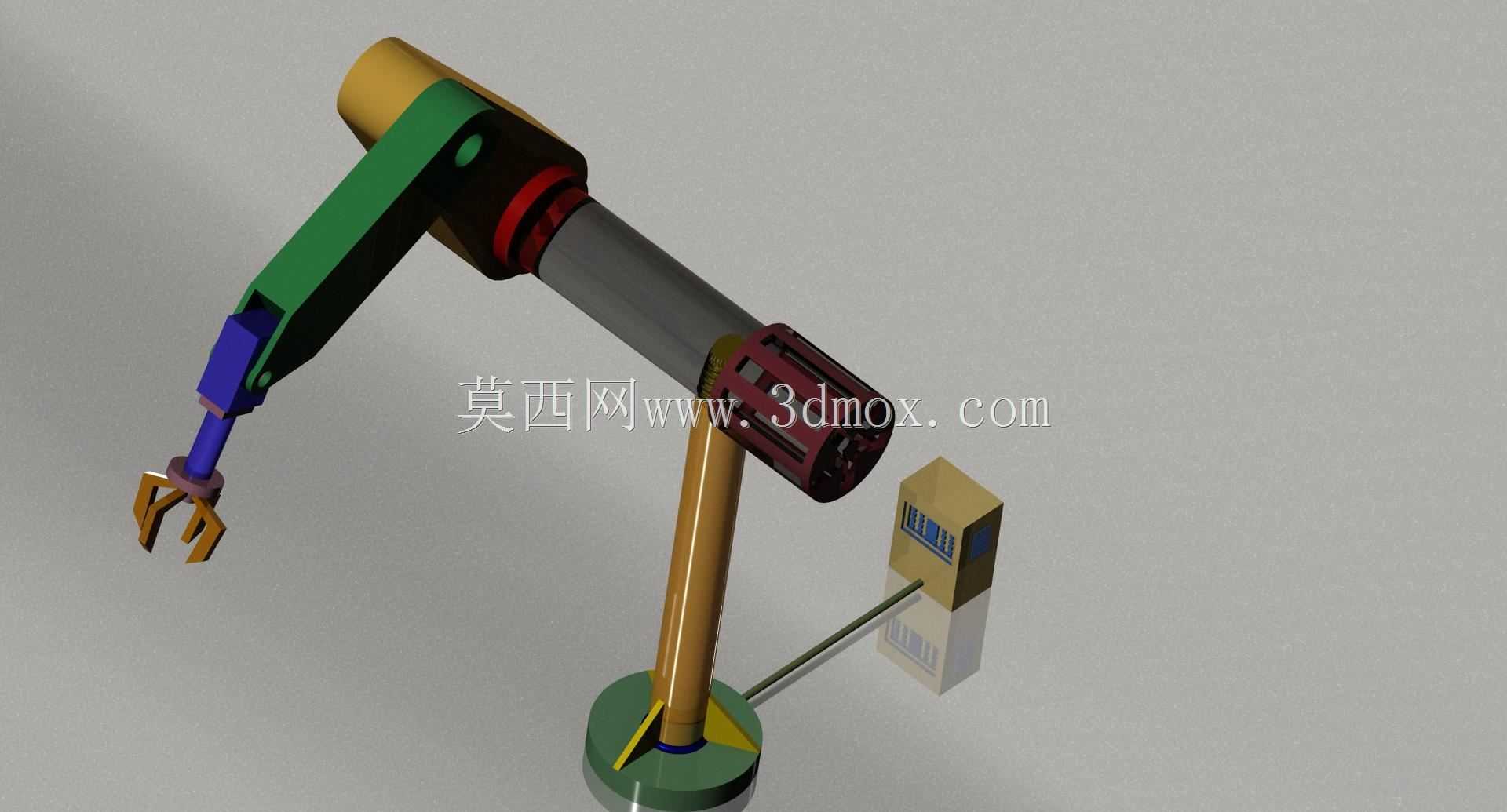

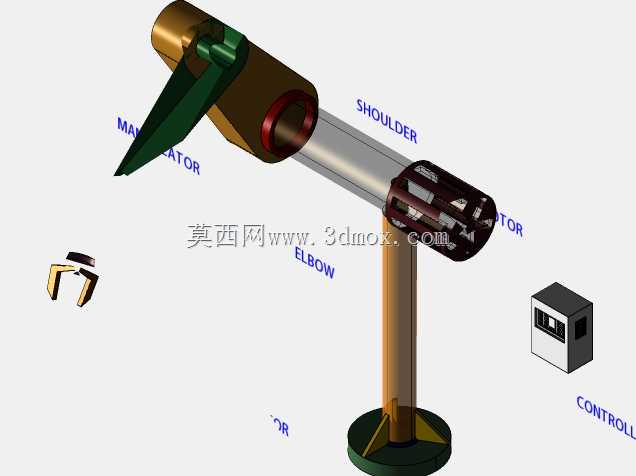

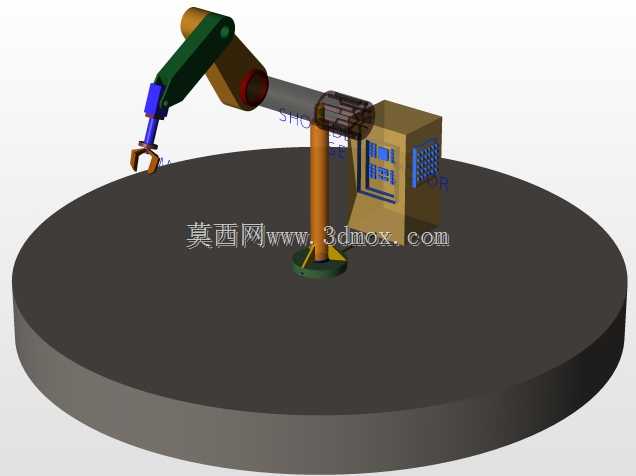

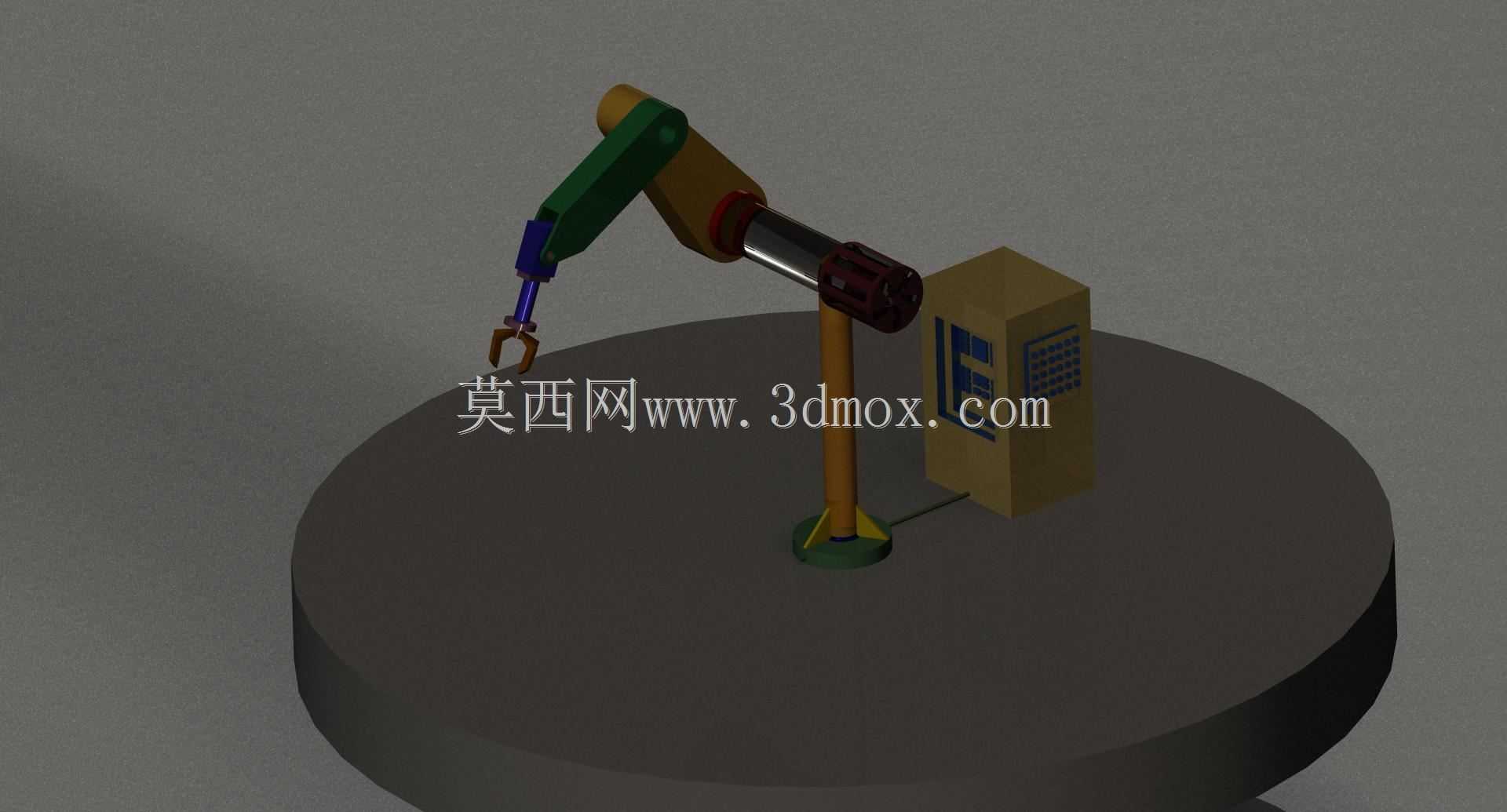

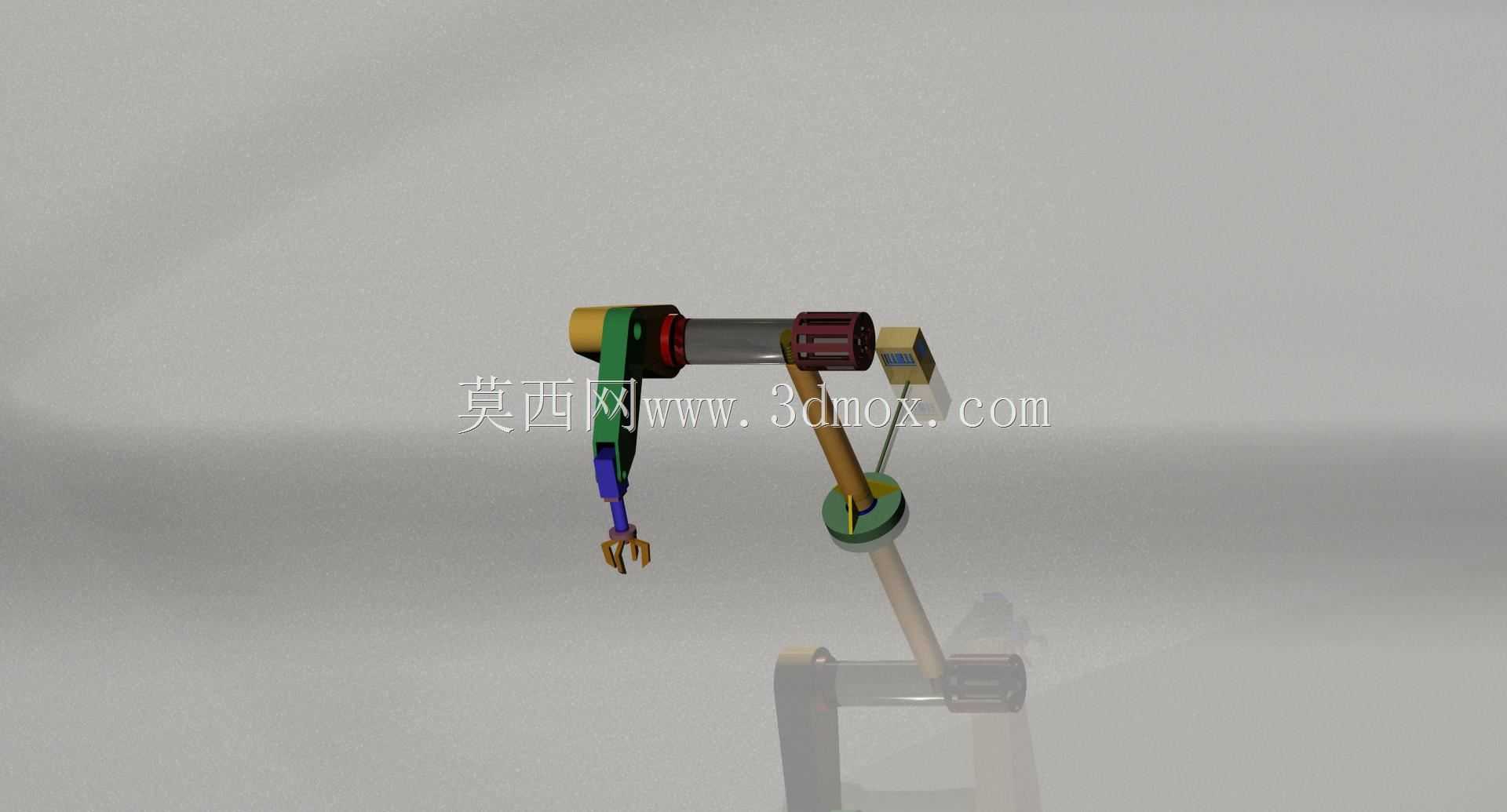

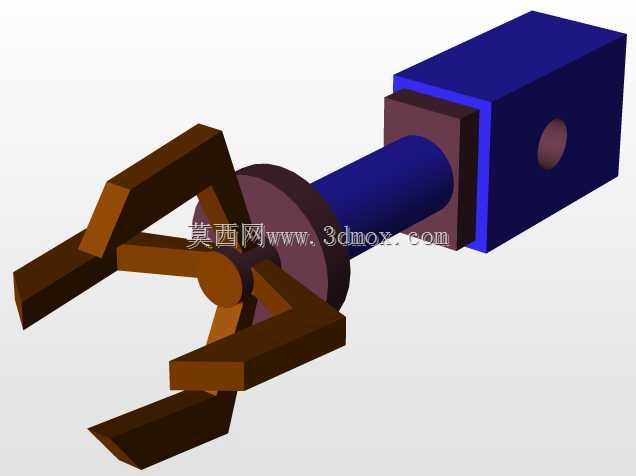

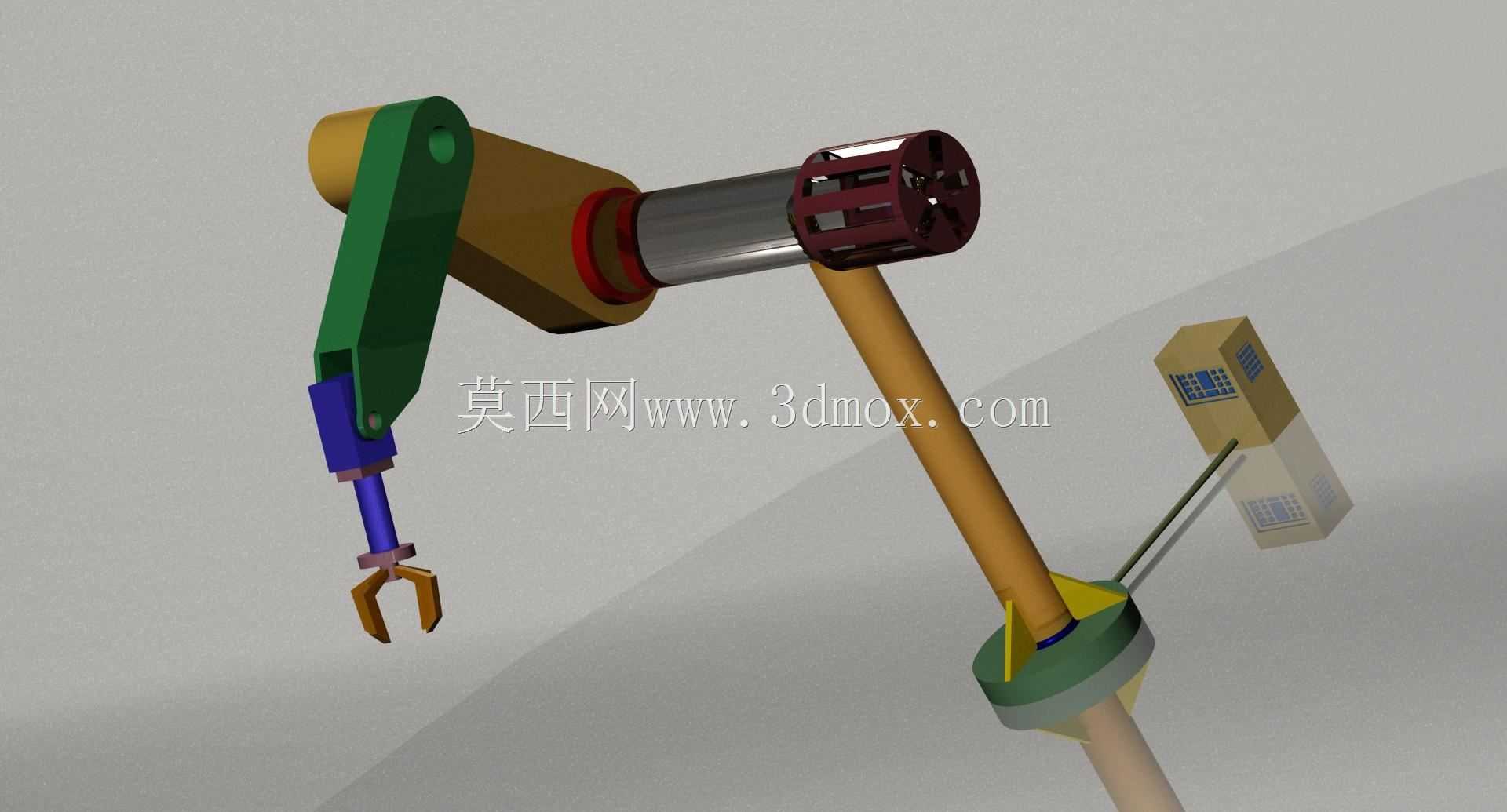

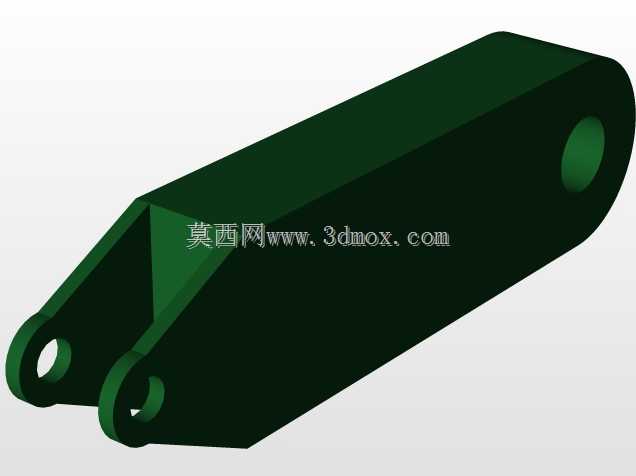

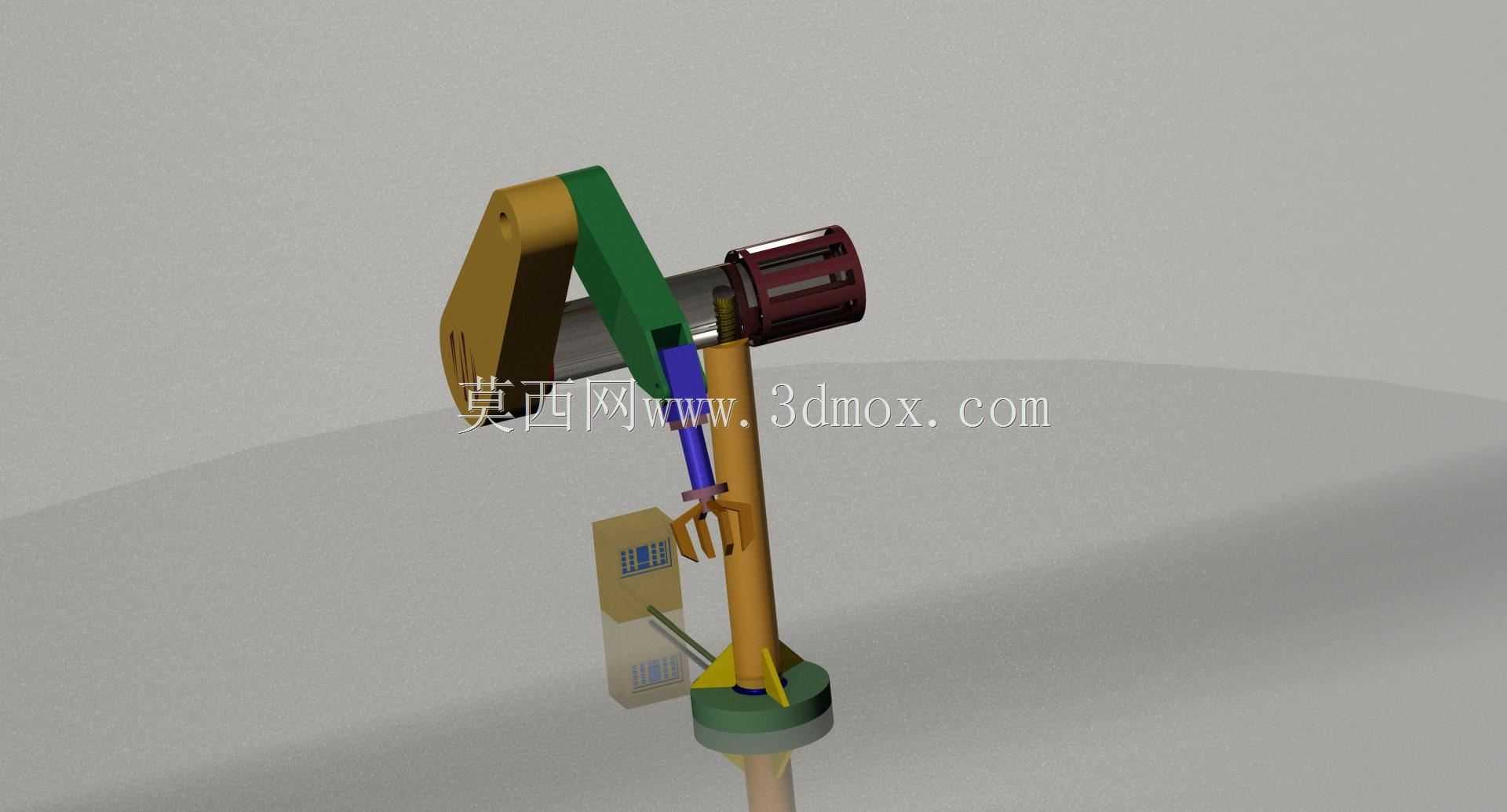

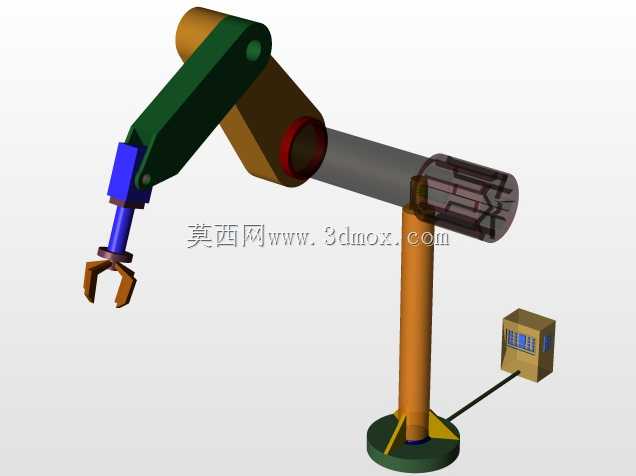

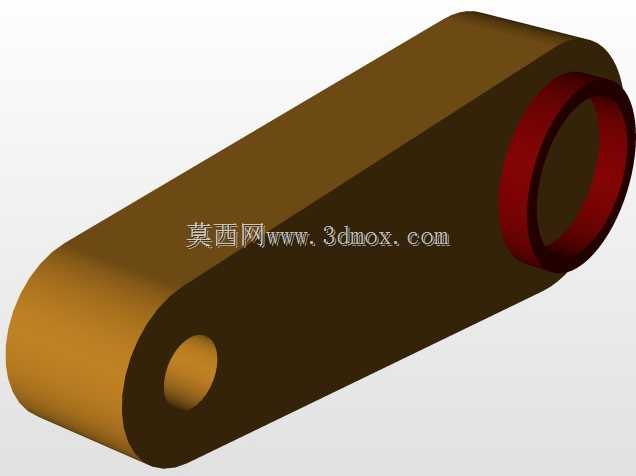

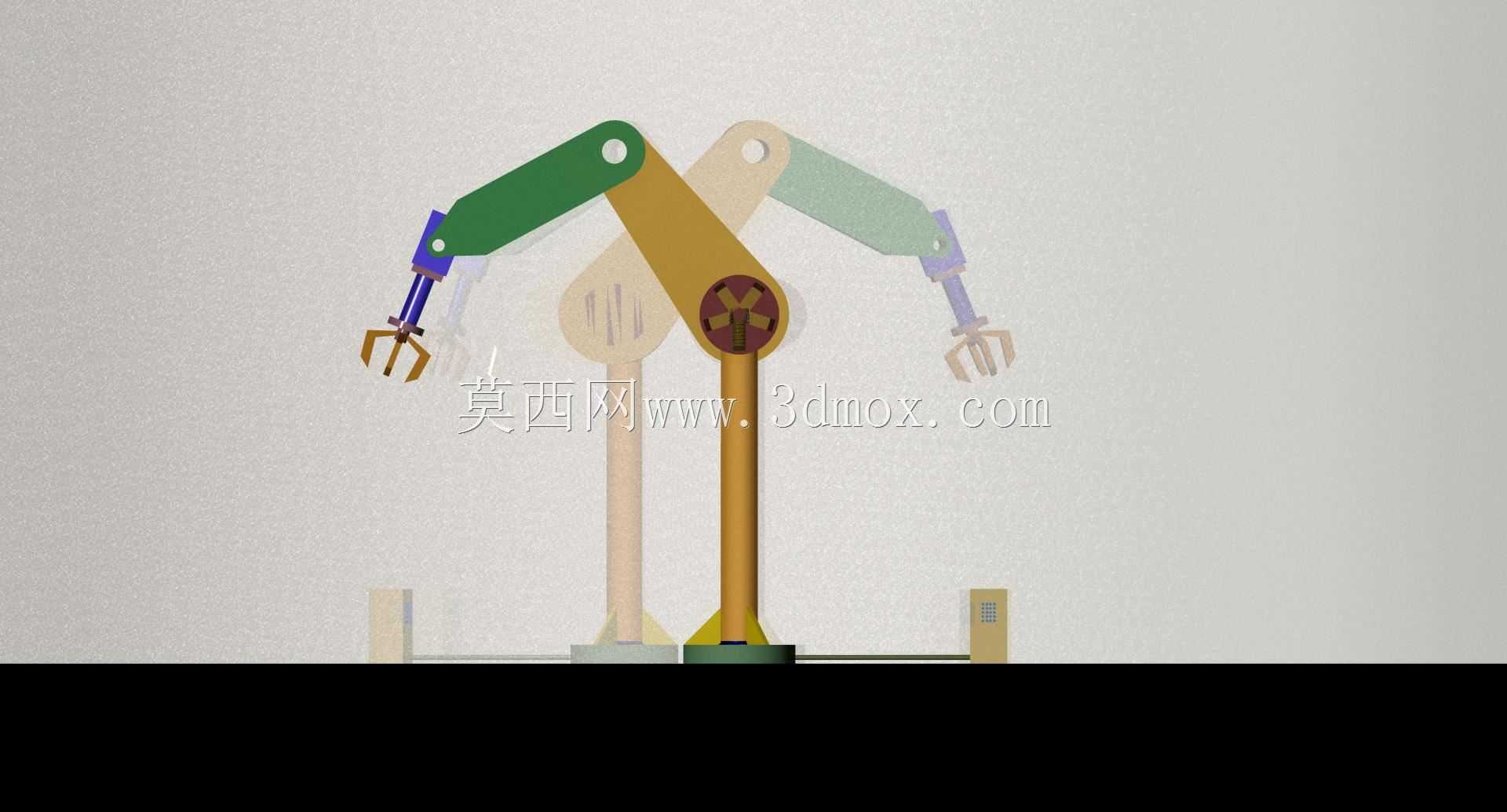

这款落地式多关节机械臂的结构设计，核心面向离散制造场景中的重复物料搬运、工位上下料、简易装配作业需求，可适配中小型加工制造单元的柔性化作业改造，无需对原有产线做大规模地基改动即可完成部署。从结构布局来看，整机采用立柱落地式安装方案，底部为圆形安装基座，基座通过地脚螺栓与车间地面或设备工作台面固定，安装边界预留半径不小于400mm的操作回转空间即可满足全臂展作业需求，整机最大作业半径覆盖1200mm范围，可覆盖常见的单工位上下料、相邻两工位间物料转运的距离要求。关节配置上采用四自由度串联结构，腰部回转关节承担水平方向的角度调整，可实现320度范围内的回转定位，大臂俯仰关节承担垂直方向的高度调整，小臂伸缩+俯仰复合结构可灵活调整末端执行器的作业姿态，末端搭载夹爪式执行机构，可适配规则形状的金属工件、塑料件的抓取作业，夹持范围可根据实际工件尺寸更换夹爪指块完成适配。设计过程中优先考虑了关节传动的稳定性，各关节传动部位预留了标准件安装位，可适配常规谐波减速器或行星减速器的安装尺寸，走线采用立柱内部中空+臂身内置走线槽的方案，避免作业过程中管线与周边设备、工件发生剐蹭，降低管线磨损带来的设备故障风险。从实际应用角度出发，该结构可直接对接车间现有自动化控制系统，通过IO信号或总线通讯与周边机床、输送线完成信号交互，实现加工完成工件的自动取放、毛坯件的自动上料，替代人工完成重复性的重体力搬运作业，同时可适配焊接、喷涂等特殊作业场景的末端执行器更换，拓展不同的作业功能。结构建模过程中对各关节的运动干涉做了完整校验，全行程运动范围内臂身各部件无硬干涉，各关节的运动极限位置预留了缓冲安装位，可加装机械限位块与缓冲垫，避免设备超程运行带来的结构损坏，基座与立柱的连接部位采用法兰式连接结构，可根据实际安装场景的高度需求，更换不同长度的立柱段，调整整机的作业高度范围，适配不同高度的设备工位对接需求。
