竞赛用拾取放置移动作业机器人结构设计

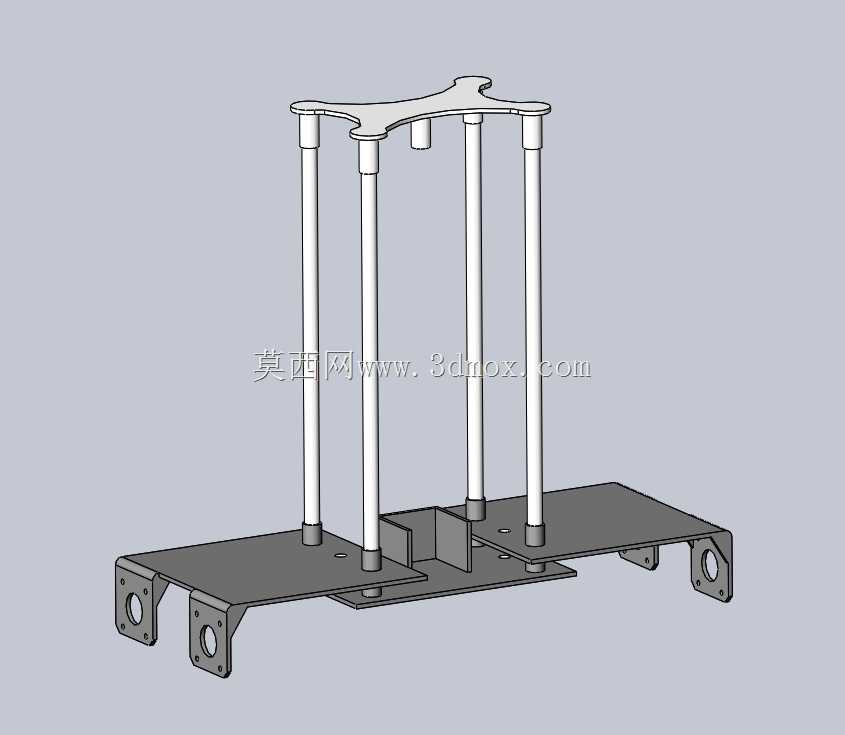

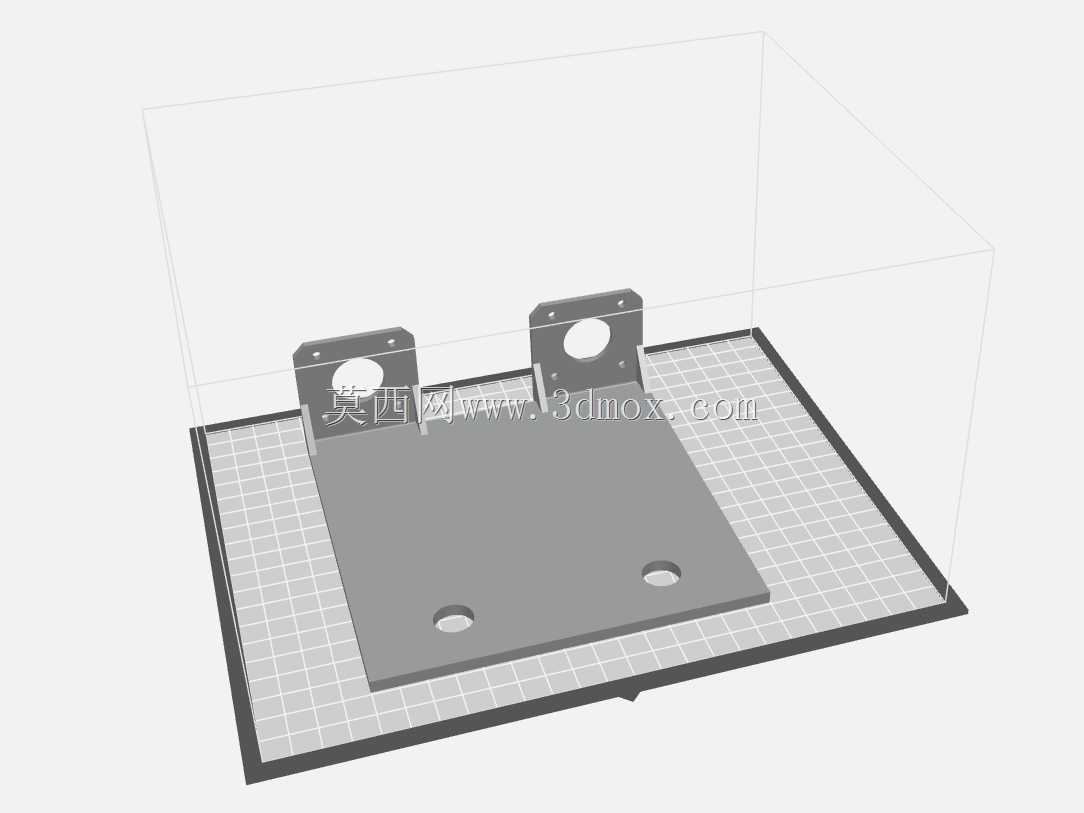

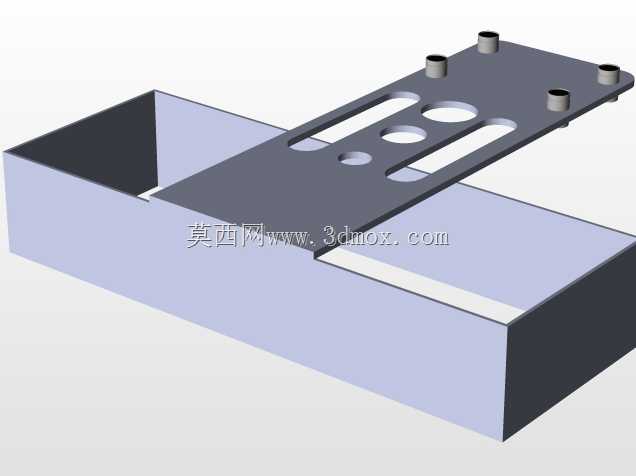

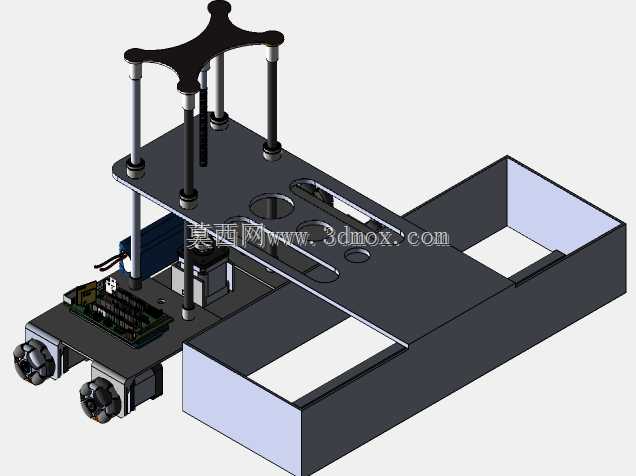

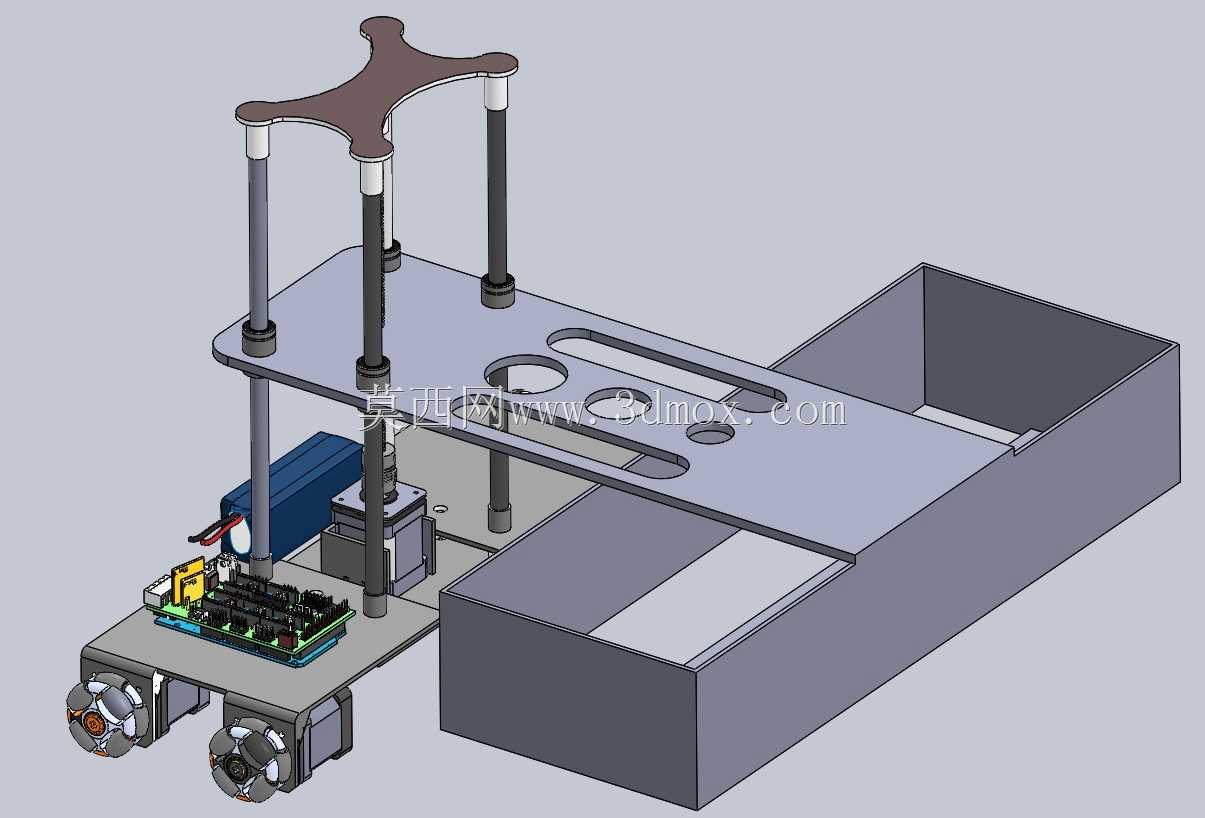

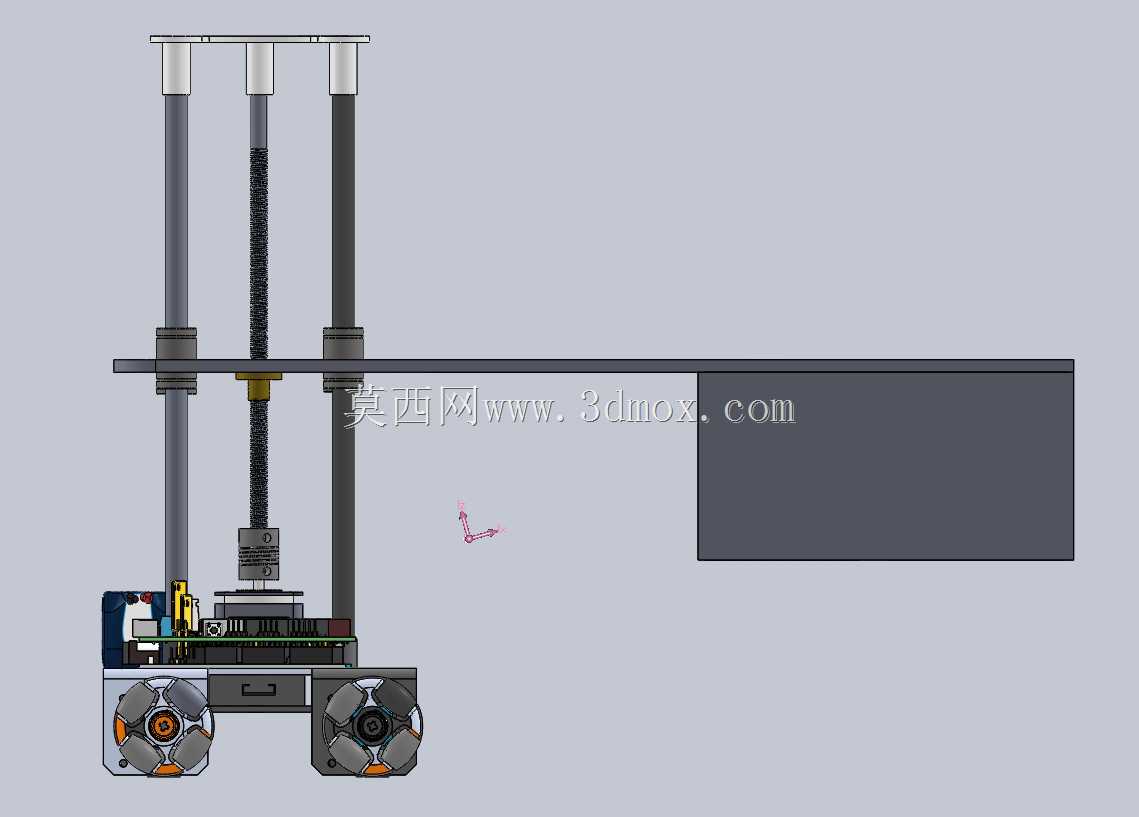

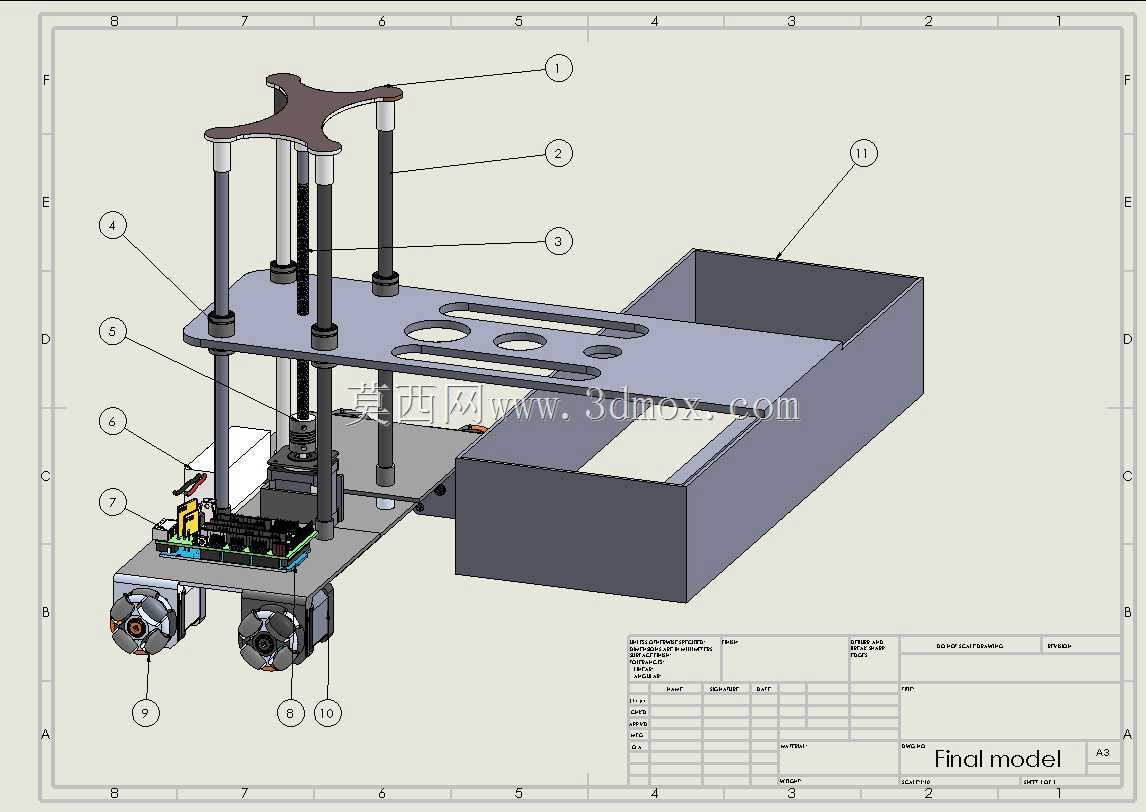

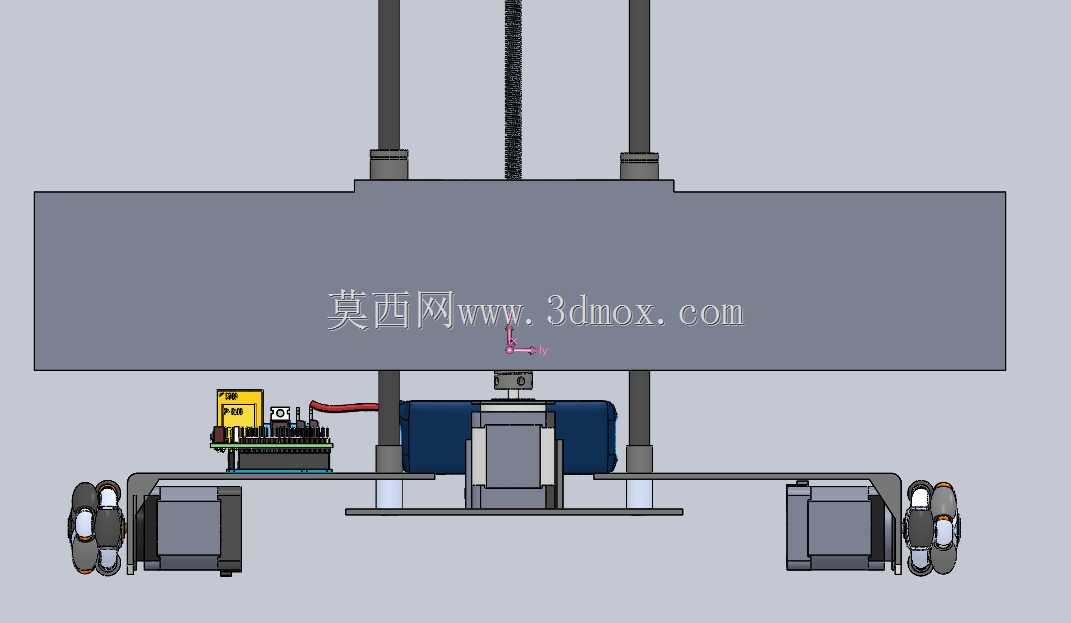

这款拾取放置作业装置主要面向小型物料的定点转运、工位间上下料场景，可适配教学实验、小型装配工位的轻载物料搬运需求，能完成平面范围内指定位置的物料抓取、抬升、平移、放料全流程动作，替代人工完成重复性的点位取放作业，降低重复操作的人力消耗。从结构布局来看，装置采用轮式移动底盘搭配垂直升降拾取机构的组合形式，底盘部分集成驱动轮组、控制硬件安装位，双轮差速驱动的形式可实现小半径转向，适配狭窄作业区域的移动需求，底盘预留的控制板、驱动模块安装位可直接固定开源控制硬件，走线空间沿型材立柱内侧预留，避免运动过程中出现线缆剐蹭。上部的拾取执行端采用多层板支撑结构，垂直方向通过光轴导柱搭配传动组件实现升降动作，导柱对称布置保证升降过程的运行平稳性，避免抬升过程中出现偏载卡滞，拾取端的水平支撑板预留多组安装孔位，可根据实际抓取的物料形状更换适配的拾取执行件，比如真空吸嘴、小型夹爪等，拓展不同物料的适配能力。设计过程中优先考虑了安装边界的控制，整体外轮廓方正，侧边的物料暂存槽与主体框架集成，无需额外扩展安装空间，作业时的移动路径可根据场地的工位布局提前规划点位，垂直升降行程覆盖常规小型物料的堆叠高度范围，可适配高度差在有效行程内的不同工位取放需求。结构件多采用板材拼接与型材连接的形式，加工难度低，装配时可通过孔位定位快速完成组装，各运动副的预留间隙可根据装配实际情况微调，保证运行顺畅无卡滞，驱动部分的步进电机可精准控制移动距离与升降高度，重复定位精度可满足小型物料的取放对位要求，控制部分采用开源硬件方案，可快速完成动作逻辑编程，调整取放点位、移动速度、升降高度等参数，适配不同的作业任务要求。
