Nema17双极性步进电机结构设计

在桌面级自动化设备、小型数控装置、3D打印传动单元这类对安装空间、定位精度有明确要求的场景里，42系列步进电机一直是应用占比极高的执行元件，本次呈现的双极性步进电机结构，完全围绕小空间高精度传动需求展开设计。从实际选型适配角度看，这类电机常被用在小型传送带的点位驱动、桌面机械手的关节转动、精密点胶设备的位移轴传动场景，需要兼顾输出扭矩、安装兼容性与接线便利性，设计过程中首先要敲定的就是安装边界尺寸，方形机座的安装孔位完全遵循Nema17标准的孔距规范，能直接适配市面上绝大多数42规格电机的安装支架、同步轮配套结构，不需要额外做转接板设计，能大幅缩短设备组装时的结构适配周期。

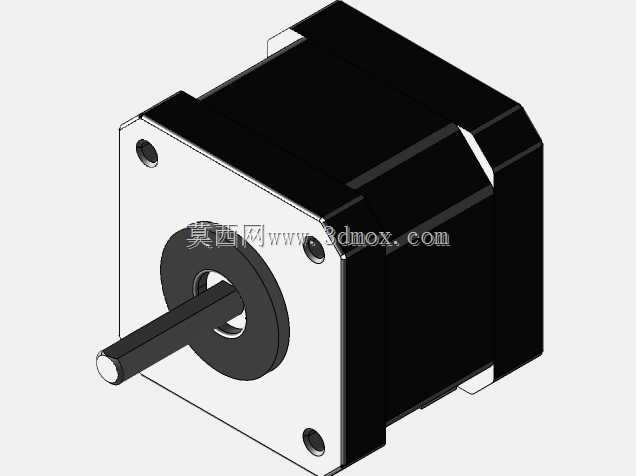

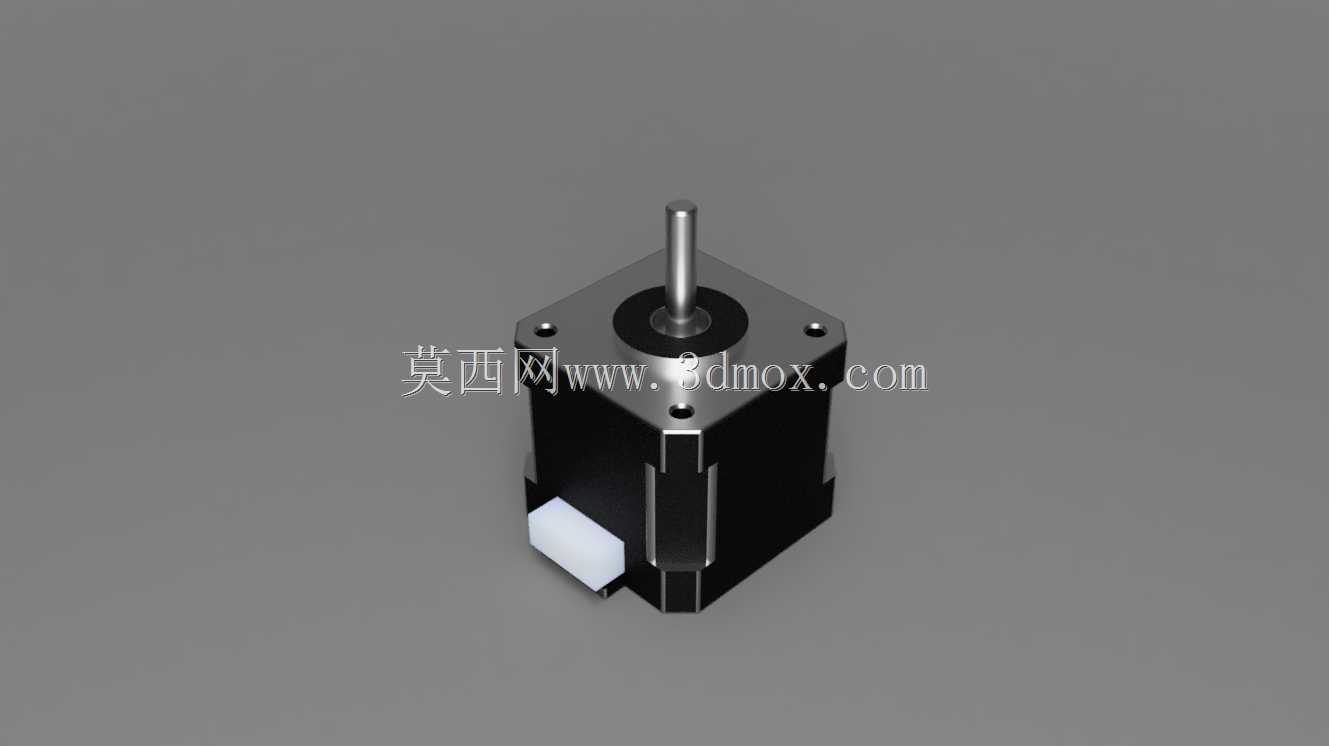

电机本体的结构设计上，机壳采用方形金属拉伸结构，既可以保证定子装配的同轴度，也能在紧凑的外形尺寸下预留足够的散热面积，避免长时间连续运行时的热量堆积影响输出扭矩稳定性。输出轴采用D型切边设计，和配套的同步轮、联轴器装配时不需要额外打顶丝孔就能实现周向固定，能有效避免传动过程中出现轴与连接件打滑的问题，轴伸长度也匹配常规小型传动件的安装深度，不会出现轴伸过长导致的悬臂受力过大、或是轴伸过短无法可靠固定连接件的问题。尾部出线位置设计了一体式的线缆防护结构，配套的出线线缆长度适配常规桌面设备的布线需求，不需要额外延长线缆就能完成驱动器到电机的接线，线缆与机壳衔接处做了防弯折处理，能避免设备运行过程中线缆反复弯折导致的线芯断裂问题。

从功能特性上看，双极性绕组的设计能在同等机身尺寸下实现更高的扭矩输出，相比同尺寸的单极性电机，低速运行时的扭矩波动更小，在低速点位传动场景下能保证运动的平稳性，不会出现明显的低速爬行问题。机身长度控制在紧凑范围内，既可以满足小扭矩输出场景的安装空间限制，也能保证足够的扭矩裕量，驱动1kg以内的水平负载做往复运动时不需要额外搭配减速箱，就能实现可靠的启停与定位。建模过程中对电机的每一处装配细节都做了还原，包括定子与转子的装配间隙、端盖的固定螺丝位置、出线端的接头结构，在做设备整体装配干涉检查时，可以直接调用该模型完成布局验证，不需要反复测量实物尺寸调整安装位，能有效减少结构设计阶段的尺寸核对工作量。安装法兰的端面平面度、安装孔的位置度都按照实际量产产品的公差要求做了建模还原，模拟装配时能准确反映实际安装后的间隙情况，避免设计阶段出现安装位干涉、螺丝无法锁紧的问题。
